Введение
Материнская плата — это центральная схема управления Nook HD, напрямую связанная со многими другими внутренними компонентами. Хотя ремонт сломанной материнской платы выходит за рамки данного руководства, извлечение и замена материнской платы вполне выполнимы.
Шаг 1 Корпус
Убедитесь, что устройство выключено. Очистите устройство, чтобы предотвратить попадание внутрь грязи и пыли.
С помощью инструмента для открытия пластика аккуратно подденьте пластиковую рамку экрана. Проведите инструментом для открывания пластика вдоль внутреннего края экрана, пока рамка экрана полностью не отделится от стекла.
Рамка экрана удерживается на Nook с помощью защелок, которые проходят по внешней стороне рамки. Также может быть линия резинового клея вокруг Nook под рамкой экрана. Если ваш Nook имеет такую линию, вам придется глубоко покопаться, чтобы отделить рамку от Nook.
Шаг 2
С помощью отвертки T5 выкрутите семнадцать винтов диаметром 5,0 миллиметров из заднего корпуса.
Шаг 3
Медленно потяните задний корпус в сторону от экрана и материнской платы.
К материнской плате подключен кабель, соединяющий батарею в задней панели. Не отсоединяйте ни один из концов кабеля во время этого шага.
Шаг 4
С помощью пластикового инструмента для открывания аккуратно отсоедините провод от контактов, потянув белый разъем вверх.

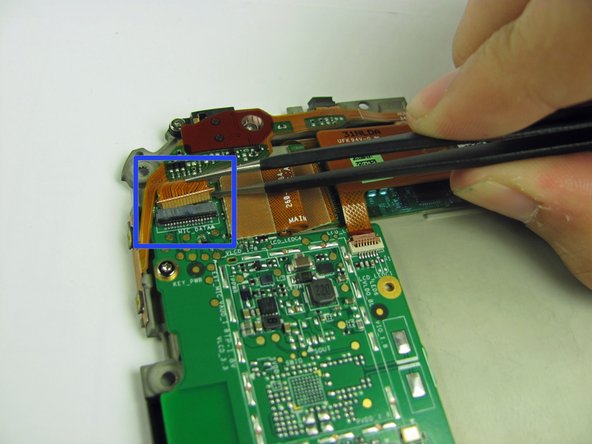

Шаг 5 Материнская плата
Чтобы снять материнскую плату, необходимо отсоединить три ленточных кабеля.
Первое из этих соединений представляет собой небольшой черно-серый пластиковый корпус.
С помощью инструмента для открывания пластика потяните черную часть корпуса ленточного кабеля вверх и в сторону от печатной платы.
Осторожно вытащите ленточный кабель из пластикового корпуса.
Шаг 6
Второе из этих соединений представляет собой небольшой бело-загорелый пластиковый корпус.
С помощью инструмента для вскрытия пластика потяните загорелую часть корпуса вверх и в сторону от печатной платы.
Осторожно вытащите ленточный кабель из пластикового корпуса.
Шаг 7
Последнее соединение — это большой оранжевый ленточный кабель, который подключается к совершенно отдельной печатной плате.
С помощью пластикового инструмента для открывания аккуратно отодвиньте кабель от меньшей печатной платы, чтобы отсоединить его от контактов.
Осторожно вытащите ленточный кабель из пластикового корпуса.
Шаг 8
С помощью отвертки T5 torx открутите четыре винта диаметром 2,5 миллиметра, которыми материнская плата крепится к задней панели.
Шаг 9
Аккуратно снимите материнскую плату с задней панели.
