Введение
Частой неисправностью фотоаппарата Pentax ZX-5n является рычаг привода зеркала. Это пластиковый рычажок на боковой стороне зеркального блока, который перемещает зеркало вверх и вниз во время экспозиции. Пластиковый наконечник, который следует за вращающимся кулачком, может отломиться, в результате чего зеркало застревает в верхнем положении. Затвор при этом срабатывает нормально, но зеркало не проходит полный ход. Кроме того, если зеркало застряло, видоискатель будет казаться черным, а камера не сможет автофокусироваться.
В этом руководстве описано, как разобрать камеру, чтобы получить доступ к рычагу привода зеркала, а также как установить новую деталь для обеспечения надлежащей функциональности. Рекомендуется иметь общее представление о том, как работают камеры. Также необходимо иметь некоторые навыки пайки.
Шаг 1 Снимите заднюю крышку
Надавите на винт, чтобы отжать подпружиненную петлю и освободить дверцу.
Шаг 2 Снимите нижнюю крышку
Выкрутите шесть винтов 5,3 мм #00.
Выкрутите один винт 3,4 мм #00.
Короткий винт имеет машинную резьбу и ввинчивается в пластину под крышкой. Остальные вкручиваются в пластиковый корпус.
Шаг 3 Снимите левую переднюю крышку
Выкрутите три винта 5,3 мм №00 (самый нижний винт не всегда присутствует).
Выверните один винт 7,3 мм №00.
Снимите крышку дистанционного пускателя.
Шаг 4 Снимите переднюю крышку
Выкрутите один винт 3,4 мм #00.
Выверните два винта 5,3 мм №00.
При необходимости аккуратно приподнимите корпус вспышки, чтобы помочь снять крышку.
Шаг 5 Снимите правую переднюю крышку
Выверните два винта 3,9 мм №00.
Шаг 6 Снимите наглазник
Сдвиньте наглазник вверх и в сторону, чтобы получить доступ к расположенным под ним винтам.
Шаг 7 Открутите верхнюю крышку
Выверните два винта 5,3 мм №00 возле окуляра.
Выверните один винт 6,8 мм #00 в батарейном отсеке.
Выверните один винт 7,0 мм #00 рядом с приемной катушкой.
Шаг 8 Поднимите верхнюю крышку
Поднимите крышку так, чтобы она оказалась свободной от корпуса. Она по-прежнему прикреплена несколькими проводами.
Шаг 9 Разрядите конденсаторы вспышки
Используйте резистор 1kΩ-10kΩ, чтобы разрядить конденсатор. Поместите резистор между синим проводом, оголенным на предыдущем шаге, и землей.
Конденсаторы вспышки накапливают энергию при очень высоком напряжении. Неправильная разрядка конденсаторов может привести к травмам и/или повреждению камеры.
Шаг 10 Снимите верхнюю крышку
Отпаяйте зеленый, синий, коричневый и черный провода от печатной платы вспышки.

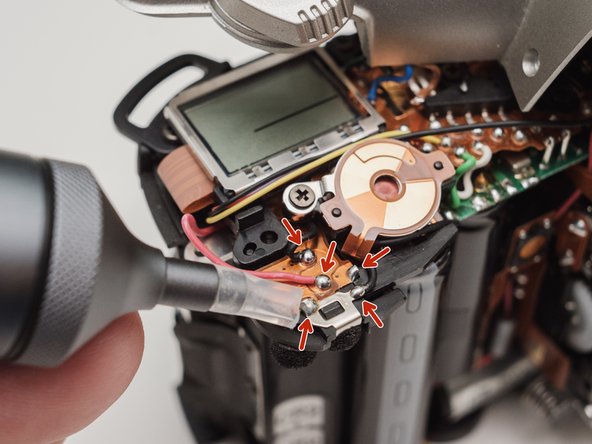

Шаг 11 Отпаяйте соединения батареи
Сдвиньте верхнюю крышку в сторону, чтобы получить доступ к разъемам батареи. Он по-прежнему подключен с помощью гибкого кабеля.
Отпаяйте указанные соединения. Используйте паяльник на соединениях с язычками.
Потяните за черный провод от гибкого кабеля аккумулятора, чтобы увеличить слабину в соединении с верхней крышкой.
Будьте осторожны, чтобы не перегреть гибкую цепь. Работайте короткими интервалами времени. При необходимости дайте время на остывание.

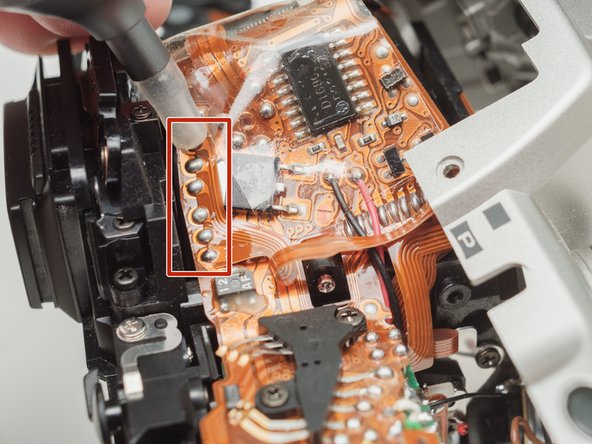

Шаг 12 Отпаяйте гибкий кабель
Отпаяйте гибкий кабель, соединяющий верхнюю панель с корпусом камеры.
Будьте осторожны, чтобы не перегреть гибкую цепь. Работайте короткими интервалами времени. При необходимости дайте время на остывание.
На этом этапе можно полностью снять верхнюю крышку.
Шаг 13 Отпаяйте гибкие стойки
С помощью паяльника отпаяйте четыре стойки от гибкой цепи.
Это самая сложная часть ремонта. Требуется терпение и настойчивость.
Будьте осторожны, чтобы не перегреть гибкую цепь. Работайте короткими интервалами времени. При необходимости дайте время на остывание.
Шаг 14 Выпаивание гибких соединений
Припаяйте отмеченные соединения.
Будьте осторожны, чтобы не перегреть гибкую цепь. Работайте короткими интервалами времени. При необходимости дайте время на остывание.
Шаг 15 Открутите гибкую цепь
Выкрутите один винт #00 диаметром 4,3 мм.
Шаг 16 Поднимите гибкую цепь
Аккуратно подденьте пластиковый держатель под гибкой схемой. Он может слегка зацепиться за контактный выступ батареи.
Поднимая гибкую схему, обратите пристальное внимание на соединения вокруг четырех сквозных отверстий. Убедитесь, что на них не осталось припоя и что они свободно отходят.
Этот металлический выступ слегка зафиксирован лаком и может легко отсоединиться. Следите за ним.
Шаг 17 Открутите печатную плату вспышки
Выкрутите один винт 3,3 мм #00.
Выкрутите один винт 3,9 №00.
Отпаяйте красный провод.
Отклейте черную изоленту. Оставьте ее приклеенной к проводам.
Шаг 18 Извлеките гибкую печатную плату и конденсаторы
Аккуратно отделите гибкую схему от поверхности конденсатора.
Под большим конденсатором может остаться дополнительный клей.
Поднимите два конденсатора и печатную плату вспышки как единое целое.
Двусторонний скотч, использованный для крепления конденсаторов, при необходимости можно размягчить изопропиловым спиртом.
Шаг 19 Подготовьте нижнюю пластину
Выкрутите два винта #00 диаметром 3,4 мм. Снимите пластину, удерживающую контакты на месте.
Отклейте ленту с пластины. Оставьте ленту прикрепленной к гибкой схеме.
Снимите гибкие цепи с фиксирующих шпилек.
Шаг 20 Снимите нижнюю пластину
Выкрутите один винт 3,3 мм #0 с потайной головкой.
Выкрутите один винт с буртиком 3,9 мм #0.
Выкрутите четыре винта 3,3 мм #00.
Протяните гибкий кабель через корпус.
Снимите пластину со стоек, слегка поверните по часовой стрелке и аккуратно протяните через ослабленный гибкий кабель.
Техник камеры, оставивший мне радостную записку… Я вижу вас.
Шаг 21 Извлеките свободные части
Лучше всего снять эти детали сейчас, чтобы они не выпали в дальнейшем при ремонте.
Шаг 22 Отсоедините переключатель предварительного просмотра DOF
Выкрутите один винт 3,8 мм #00.
Шаг 23 Отпаяйте флекс управления затвором
Отпаяйте соединения.
Снимите гибкий элемент с фиксирующих шпилек.
Будьте осторожны, чтобы не перегреть гибкую цепь. Работайте короткими интервалами времени. При необходимости дайте время на остывание.
Шаг 24 Снимите узел наглазника
Выкрутите два винта 5,3 мм #0.
Шаг 25 Открутите передний блок корпуса
Выкрутите два винта 7,4 мм № 0.
Выкрутите один винт 8,3 мм #0.
Выкрутите один винт 3,3 мм №00. Металлический кронштейн будет свободен, его также следует снять.
Шаг 26 Поднимите передний блок корпуса
Слегка надавите на передний блок корпуса, затем поднимите левую сторону вверх и отделите ее от корпуса.
Действуйте медленно и следите за тем, чтобы не зацепить какие-либо компоненты. Правая сторона по-прежнему крепится большим гибким кабелем.
Шаг 27 Проверьте наличие прокладок
В местах крепления переднего блока корпуса могут находиться прокладки.
Обратите внимание на их расположение и удалите, если они ослабли.
Шаг 28 Отсоедините двигатель зеркала в сборе
Отпаяйте черный провод.
Выкрутите четыре винта 3,7 мм #00.
Отсоедините зуммер от крепежных стоек. При необходимости используйте изопропиловый спирт, чтобы размягчить лак.
Шаг 29 Снимите мотор зеркала в сборе
Возьмитесь за мотор и осторожно покачайте пластину.
Если она застряла, сдвиньте пластину вниз, к нижней части камеры.
Шаг 30 Снимите приводные шестерни
Сдвиньте зеленую и желтую шестерни с их валов.
Шаг 31 Снимите сломанный рычаг привода зеркала
Сломанная часть. Если маленький наконечник полностью отсоединился, найдите его и извлеките из камеры перед сборкой.
Поместите палец на большую пружину, чтобы удержать ее на месте при снятии рычага.
Шаг 32 Установите новый рычаг привода зеркала
С помощью пинцета поместите пружинный рычаг на нижнюю сторону стойки и натяните рычаг.
Поместите длинный пружинный рычаг на левую сторону шарнира зеркала.
Проверьте правильность работы зеркала, перемещая нижнее плечо рычага вперед-назад. Зеркало должно находиться в верхнем положении, но иметь возможность перемещаться вверх и вниз.
Если вы используете 3D-печатную запасную часть, снимите натяжную пружину и временно установите зеленую шестеренку Поверните ее против часовой стрелки на протяжении всего цикла работы зеркала. Ни в одном месте шестеренка не должна заедать. При необходимости отрегулируйте рычаг привода, пока он не пройдет весь цикл без сопротивления.
Шаг 33 Установите зеленую и желтую ведущие шестерни
Устанавливая шестерни, совместите два указанных отверстия. Шестерни должны быть синхронизированы, чтобы затвор и зеркало работали правильно.
Поверните их на несколько градусов вперед-назад, чтобы убедиться, что они полностью встали на место.
Пружина рычага установки диафрагмы. Запомните эту деталь для установки мотора зеркала в сборе.
Шаг 34 Подготовьте узел мотора зеркала к установке
Отсоедините защелку, чтобы направляющая планка могла свободно двигаться.
Переместите задвижную планку примерно на половину ее полного хода.
Позвольте защелке вернуться на место, чтобы ползун удерживался в новом положении.
Это обеспечит правильное сопряжение пружины рычага установки диафрагмы со скользящей планкой при сборке.
Шаг 35 Установите двигатель зеркала в сборе
Сначала установите левую сторону. Затем вставьте правую сторону, поднимаясь и проходя под подпружиненным фиксатором объектива.
Шаг 36 Зарядите зеркало
Поверните серую шестерню вниз, пока зеркало не окажется в положении заряда/вниз.
Шаг 37 Зарядка затвора
Поднимите рычаг управления затвором вверх. Вы должны увидеть, как при этом двигаются затворы.
На втором рисунке показан затвор в заряженном положении. Возможно, он уже находится в этом положении и не нуждается в зарядке.
Шаг 38 Установите передний монтажный блок
Аккуратно установите передний монтажный блок. Устанавливайте его на место, пока задняя часть блока не окажется заподлицо с задней стенкой камеры.
Продолжайте сборку, следуя инструкциям в обратном порядке.
