Замена материнской платы Lenovo IdeaPad 130-15AST

Введение

Используйте это руководство, чтобы извлечь материнскую плату из Lenovo IdeaPad 130-15AST. Материнская плата компьютера — это гигантская печатная плата внутри настольного или портативного компьютера. Между всеми компонентами проходят серебристые линии проводящего металла, «провода», припаянные непосредственно к изоляционному пластику материнской платы. Иногда проводники ломаются или плавятся; или перегорает какой-нибудь компонент, который невозможно легко извлечь. Это может произойти в результате скачка напряжения, удара молнии или из-за производственного брака. В этом случае вам придется заменить материнскую плату. Внимательно следуйте инструкциям руководства по замене, чтобы безопасно и эффективно извлечь материнскую плату.

Источник: Причины, по которым необходимо заменить материнскую плату

Шаг 1 Оптический привод DVD/CD

Убедитесь, что лоток DVD/CD свободен от DVD- и CD-дисков.

С помощью крестообразной отвертки №00 выкрутите один из 6,0-миллиметровых винтов.

Шаг 2

С помощью инструмента Jimmy Tool аккуратно подденьте DVD/CD-привод и отделите его от корпуса ноутбука.

Шаг 3

Аккуратно выньте DVD/CD-привод из ноутбука.

Шаг 4 Батарея

Прежде чем приступить к работе, убедитесь, что компьютер выключен и не подключен к источнику питания.

С помощью крестообразной отвертки №00 открутите двенадцать винтов диаметром 6,0 мм.

Шаг 5

Не пытайтесь полностью снять корпус, не убедившись в том, что весь корпус свободен от точек подключения, так как это может привести к трещинам или повреждению корпуса.

Используйте тонкий плоский край, чтобы аккуратно нарушить герметичность корпуса.

Шаг 6

Убедитесь, что задняя панель полностью освобождена от ноутбука.

Возьмитесь двумя руками за боковые стороны задней панели ноутбука. Затем отделите панель от ноутбука, подняв ее вверх.

Шаг 7

С помощью отвертки Phillips #0 открутите три винта диаметром 6,0 мм.

Шаг 8

С помощью пинцета отсоедините черный штекер с 8 проводами.

Шаг 9

Взявшись одной рукой за боковые стороны батареи, извлеките ее из ноутбука.

Шаг 10 Динамик

С помощью выколотки отсоедините белый штекер (в который входят 4 разноцветных провода) от материнской платы. Повторите те же действия для другого штекера.

Этот разъем маленький и хрупкий. Не стоит прилагать много усилий, чтобы отделить пластиковое соединение от материнской платы.

Шаг 11

Отсоедините провода динамиков от их соединительных язычков на передней панели компьютера.

Эти провода ни к чему внутреннему не подключены. Они соединяют динамики от блока питания друг с другом.

Шаг 12

Чтобы снять динамики, возьмитесь за внутренний край и поднимите вверх.

Эти динамики удерживаются уплотнительными кольцами. Не потеряйте их, так как новые динамики не поставляются с новыми уплотнительными кольцами.

Шаг 13 Материнская плата

Аккуратно пошевелите провода, обмотанные вокруг вентилятора, которые идут вдоль левой стороны вентилятора охлаждения.

Эти провода не подключены непосредственно к вентилятору, и их не следует удалять, а просто сместить с их первоначального места.

Шаг 14

Используя отвертку Phillips #0, выкрутите два винта диаметром 4,0 мм.

Шаг 15

Аккуратно с помощью выколотки отсоедините вентилятор охлаждения от материнской платы.

Вентилятор подключен к материнской плате с помощью зажима. Чтобы снять его, нажмите на белые зажимы и потяните вверх.

Шаг 16

Снимите желтую ленту с материнской платы, чтобы обеспечить свободу движения при извлечении.

Шаг 17

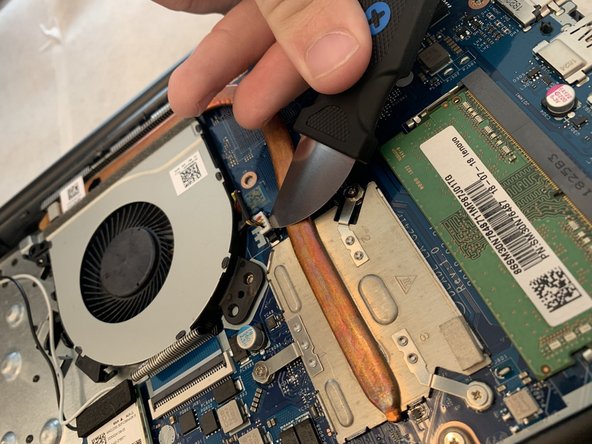

Подденьте черный выступ, чтобы снять синий выступ с материнской платы.

Хотя на изображении показан металлический пробойник, для этого шага следует использовать нейлоновый пробойник или пластиковые инструменты для открывания. Металлическая лопатка может нанести непоправимый ущерб пользователю и/или устройству при неправильном использовании.
