Введение
В этом руководстве описано, как заменить кнопку захвата на iON SnapCam 1046 Lite. Замена является сложной и трудоемкой задачей. Для этого потребуются сложные пайки и схемы.
Шаг 1 Объектив и крышка камеры
Снимите все внешние покрытия, установленные на устройстве. Для этого просто поднимите их и отделите, чтобы снять.
Шаг 2
Потяните за заднюю клипсу, чтобы снять ее.
Шаг 3
С помощью крестообразной отвертки открутите четыре 4-миллиметровых винта PH00, расположенных по бокам устройства. Все винты находятся под каждой из серых крышек для карты microSD и разъема microUSB.
Шаг 4
Возьмите металлический или пластиковый инструмент для открывания, вставьте его в средний паз в нижней части камеры и слегка подденьте.

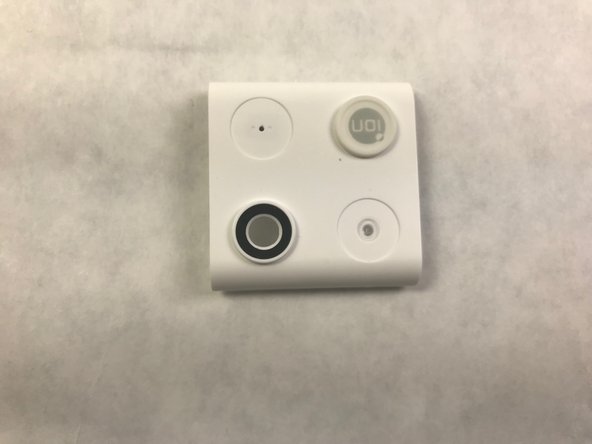

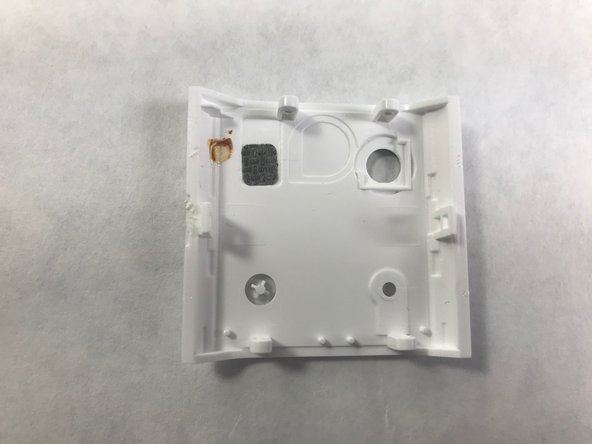

Найдите объектив камеры в левом нижнем углу фотографии, который можно заменить, заменив всю крышку. Также показана задняя часть крышки. Теперь камера находится в правом верхнем углу фотографии.
Шаг 5 Кнопка захвата

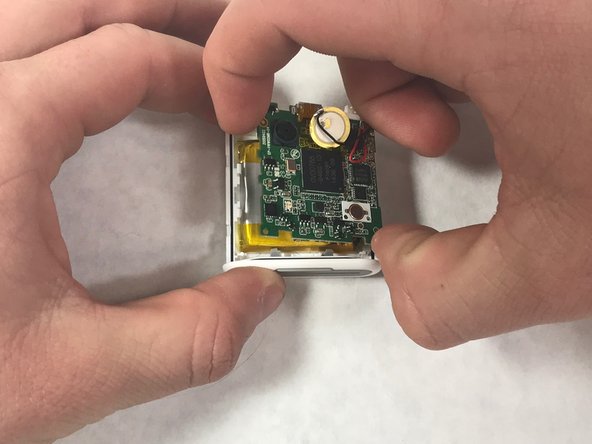

Снимите материнскую плату, потянув ее за края, как показано на рисунке.
Шаг 6
Замените кнопку захвата, используя усовершенствованную пайку и схему (обведено красным).
