Введение
В этом руководстве по замене показано, как получить доступ к клеммам аккумулятора на фотокамере Fujifilm FinePix S5100. Рекомендуется использовать магнитную подкладку для установки винтов в сочетании с магнитными инструментами, упомянутыми выше. Это позволит предотвратить или свести к минимуму вероятность потери или неправильного расположения винта. Помните об этом, чтобы обеспечить безопасное обращение с электрическими компонентами. Это руководство довольно простое и не требует большого количества времени.
Шаг 1 Батарея
Убедитесь, что камера находится в выключенном состоянии.
Переверните камеру вверх ногами так, чтобы объектив был направлен влево, а батарейный отсек — прямо на вас.
Шаг 2
Откройте крышку батарейного отсека, надавив вниз и в направлении стрелки на крышке.
Шаг 3
Извлеките из камеры четыре батарейки AA.
Шаг 4 Задняя крышка
Поверните камеру так, чтобы экран был обращен к вам, а объектив камеры — от вас.
Шаг 5
Выкрутите два винта 0,9 мм Phillips #000 с правой стороны камеры.
Выкрутите один 0,6-миллиметровый винт Phillips #000 с левой стороны камеры.
Выкрутите два 0,6-миллиметровых винта Phillips #000 с нижней стороны камеры.
При установке задней крышки на место раздастся звуковой щелчок, который гарантирует, что крышка полностью встала на место вместе с остальными частями камеры.
Шаг 6
Осторожно потяните заднюю крышку и отделите ее от остальной части корпуса камеры.
Осторожно подденьте верхнюю часть язычка цвета загара, чтобы отсоединить ленточный кабель и полностью снять заднюю крышку.
Шаг 7 Батарейный отсек
Выкрутите один 1,3-миллиметровый винт Phillips #000.
Осторожно отсоедините батарейный отсек от остальной части камеры.
Шаг 8 Клеммы проводов аккумулятора

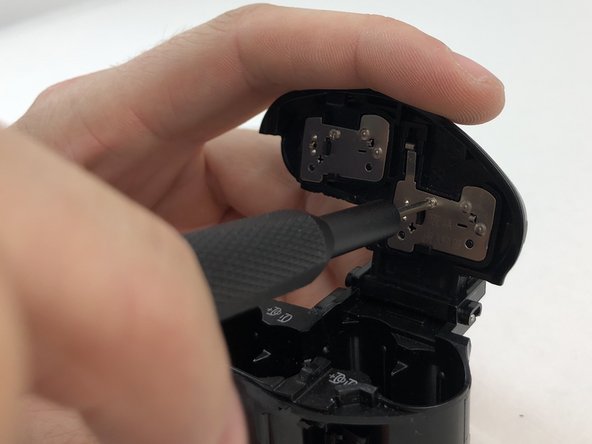

Выкрутите два винта Phillips #000 диаметром 0,6 мм из металлических клемм аккумулятора.
Шаг 9

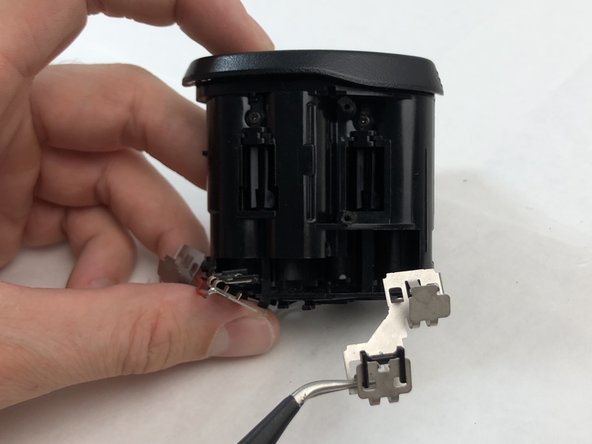

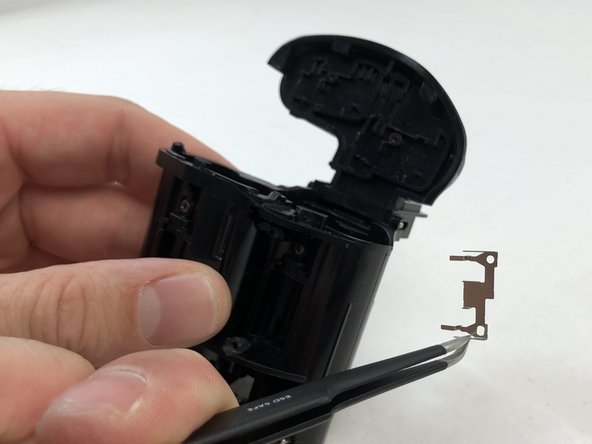

С помощью пинцета отсоедините две части задней панели от клемм аккумулятора, расположенных внутри дверцы батарейного отсека.
Шаг 10

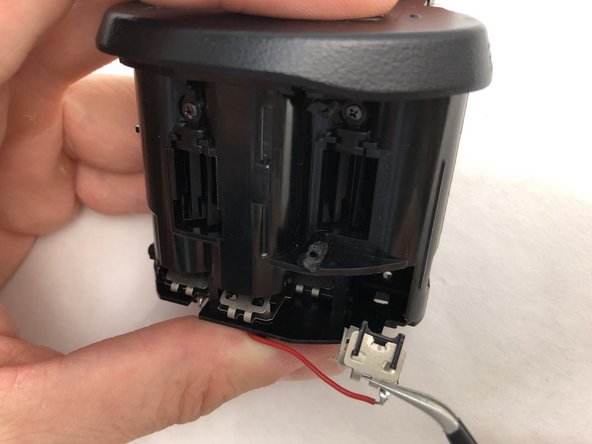

С помощью пинцета извлеките один (+) положительный и один (-) отрицательный выводы клемм аккумулятора из батарейного отсека.
