Разборка подсистемы флоппи-дисковода Apple Disk II и переделка оптического привода

СОДЕРЖАНИЕ
43 просмотров
09 декабря 2023

Шаг 1 Корпус

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, The case: step 1, image 1 of 1

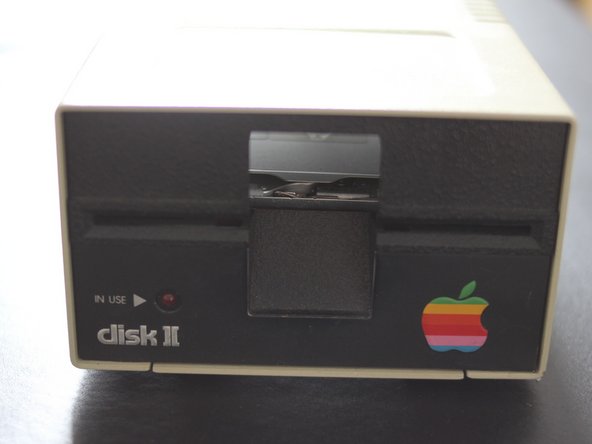

Внешняя часть дисковода.

Шаг 2 Внешние винты

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Outside screws: step 2, image 1 of 1

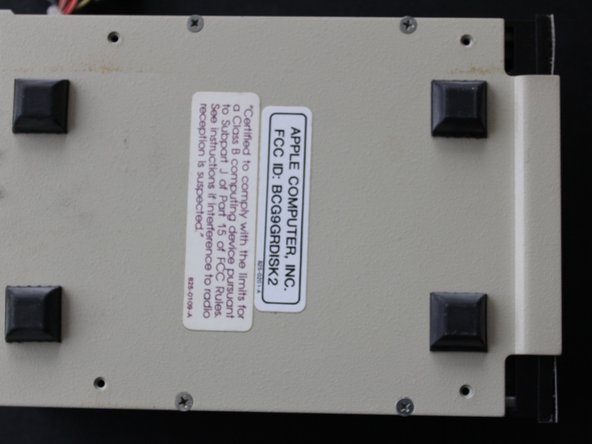

Переверните дисковод и выкрутите 4 крестообразных винта под ним.

Шаг 3 Снимите внешний корпус

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Remove the outer case: step 3, image 1 of 1

Сдвиньте его к кабелю сзади.

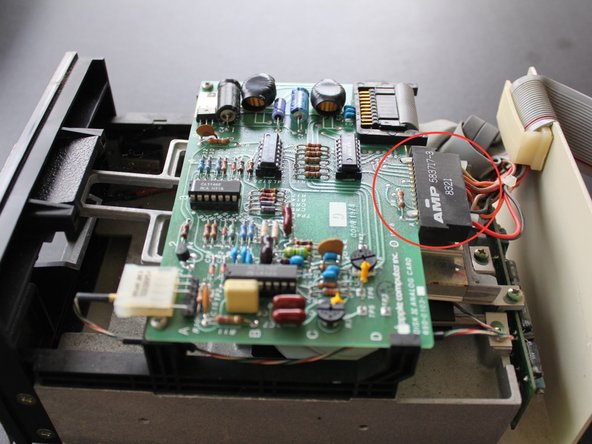

Шаг 4 Отсоедините кабели

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Disconnect cables: step 4, image 1 of 2Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Disconnect cables: step 4, image 2 of 2

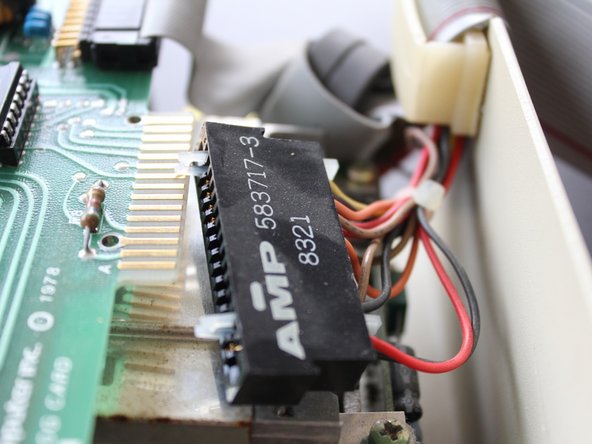

Потяните в сторону от платы, а не вверх.

Шаг 5 Отсоедините кабели

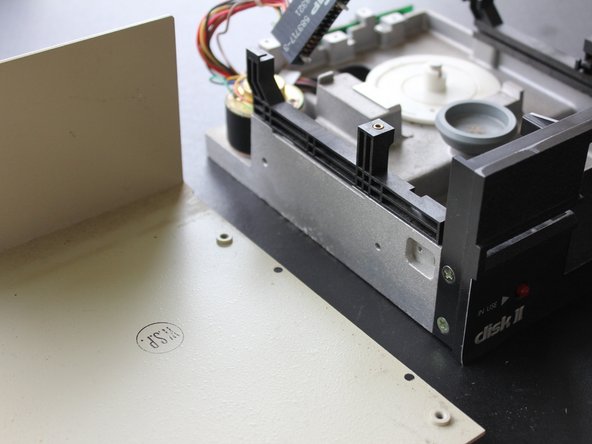

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Disconnect cables: step 5, image 1 of 2Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Disconnect cables: step 5, image 2 of 2

Потяните в сторону от платы, а не вверх.

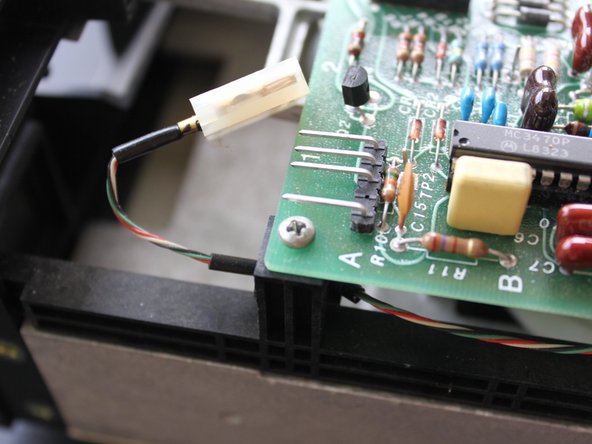

Шаг 6 Отсоедините кабели

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Disconnect cables: step 6, image 1 of 3Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Disconnect cables: step 6, image 2 of 3Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Disconnect cables: step 6, image 3 of 3

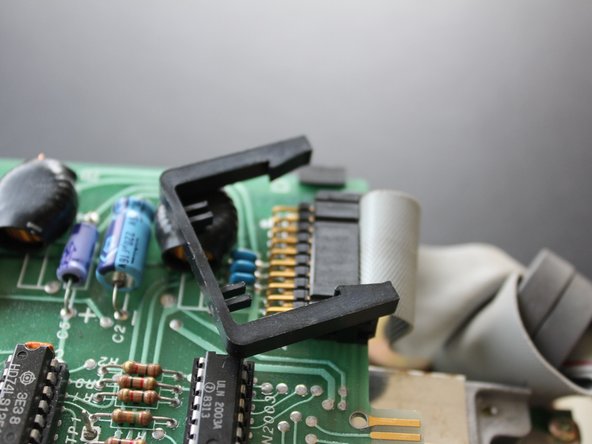

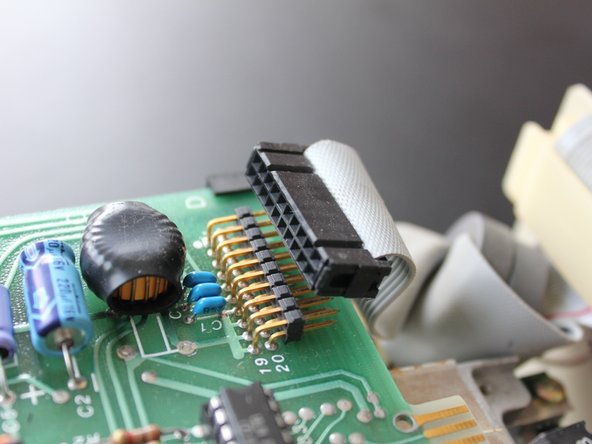

Сначала снимите фиксатор C, осторожно отводя большими пальцами стороны от разъема, затем потяните кабель в сторону от платы, не вверх.

Шаг 7 Снятие печатной платы

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Circuit board removal: step 7, image 1 of 3Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Circuit board removal: step 7, image 2 of 3Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Circuit board removal: step 7, image 3 of 3

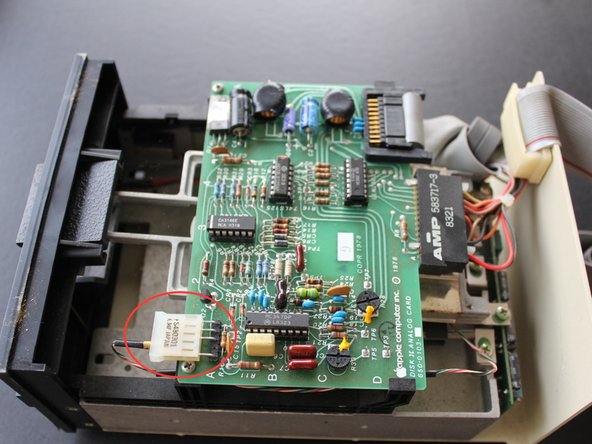

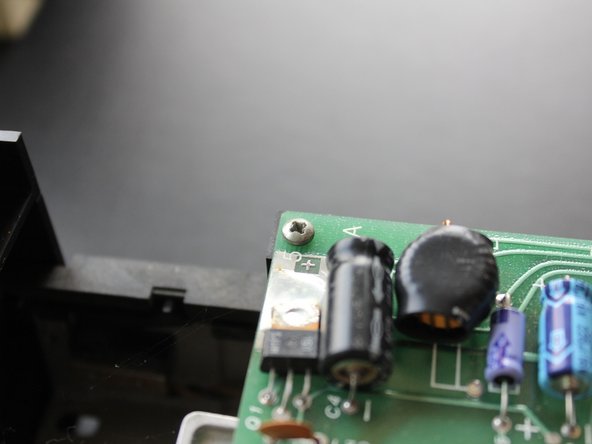

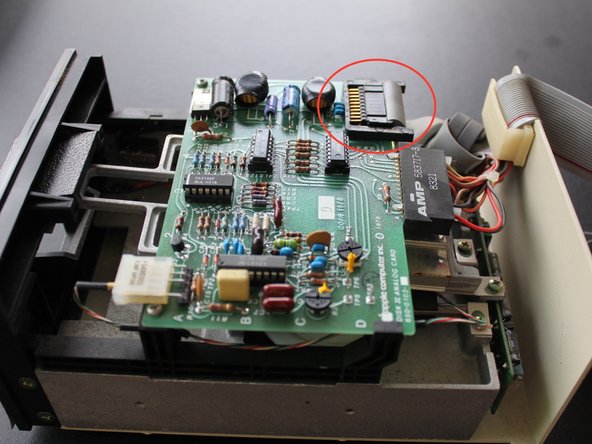

Выкрутите 2 крестообразных винта

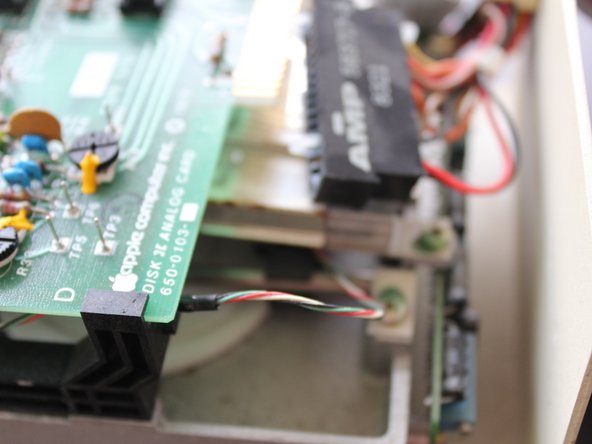

Затем аккуратно снимите плату с накопителя, не забывая о проходящем под ней кабеле.

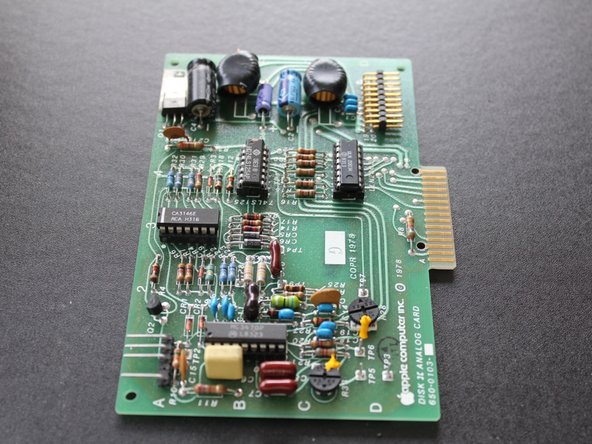

Шаг 8 Вид на оставшуюся часть и снятую плату

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, View of the remaining part and removed board: step 8, image 1 of 2Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, View of the remaining part and removed board: step 8, image 2 of 2

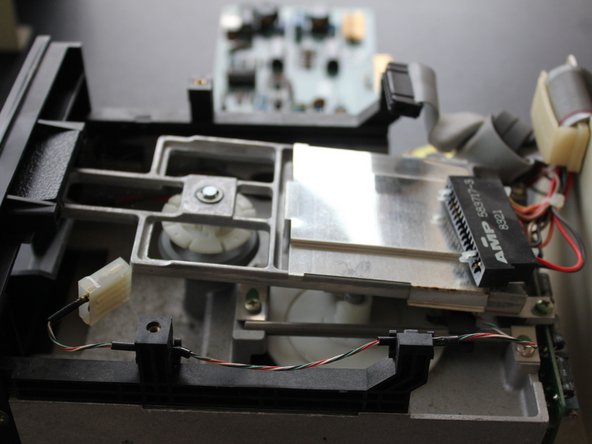

Вставьте сюда мудрость.

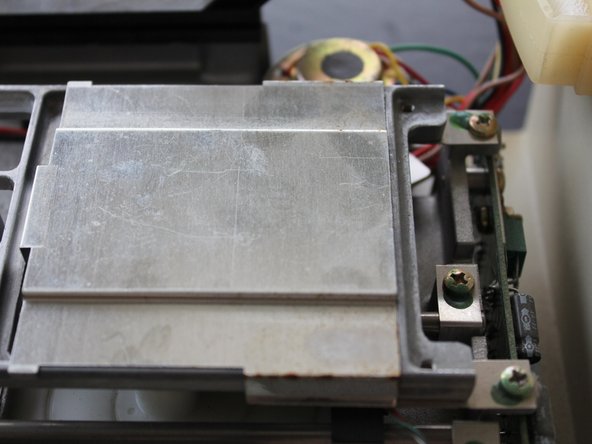

Шаг 9 Снятие датчика

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Sensor removal: step 9, image 1 of 3Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Sensor removal: step 9, image 2 of 3Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Sensor removal: step 9, image 3 of 3

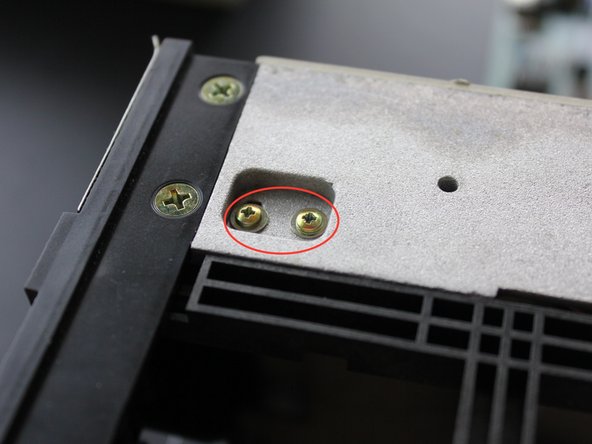

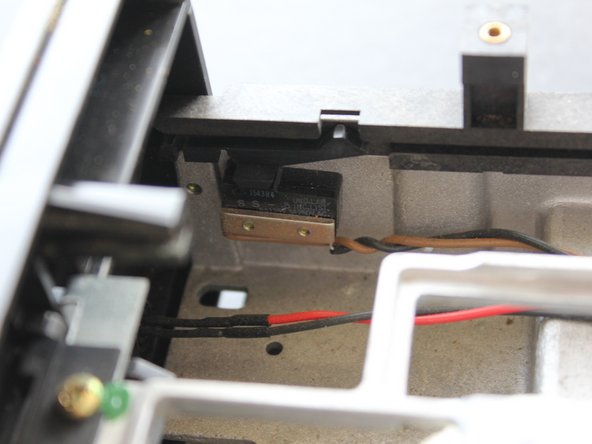

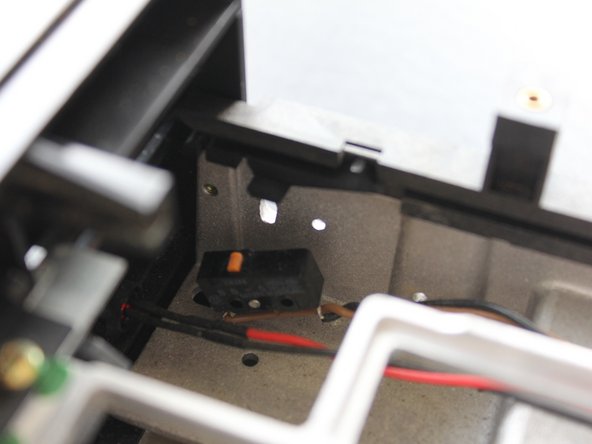

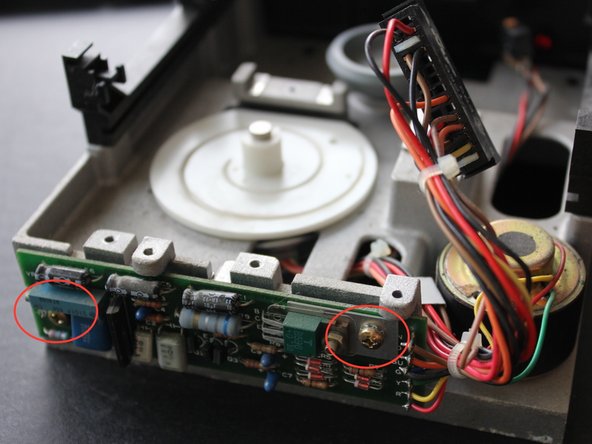

Выкрутите 2 крестообразных винта, удерживающих датчик, изображенный на фото

Шаг 10 Отсоединение кабеля

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Cable removal: step 10, image 1 of 2Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Cable removal: step 10, image 2 of 2

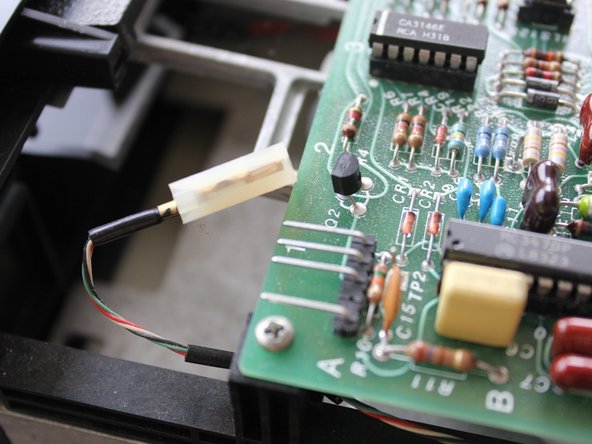

Извлеките серый кабель из фиксирующего зажима

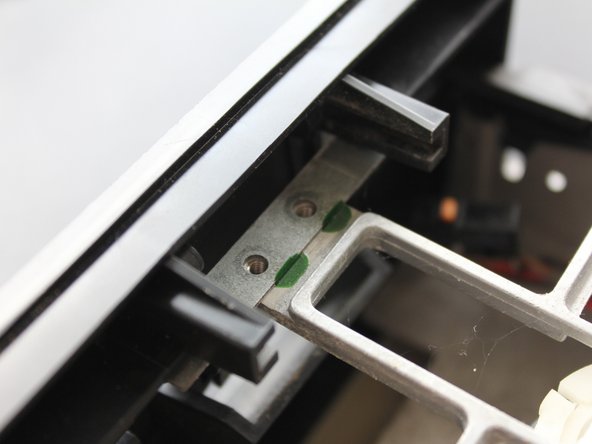

Шаг 11 Открутите винты

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Remove screws: step 11, image 1 of 3Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Remove screws: step 11, image 2 of 3Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Remove screws: step 11, image 3 of 3

Все винты на фото

Шаг 12 Снимите серебристый лоток

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Remove silver tray: step 12, image 1 of 1

Как показано на фото, извлеките лоток после того, как выкрутите винты

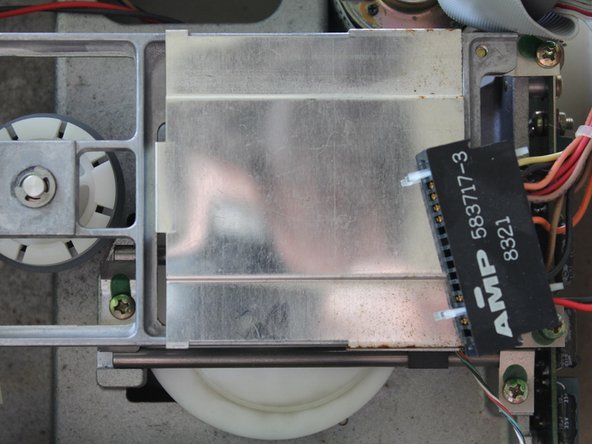

Шаг 13 Лоток и другие компоненты

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Tray and other components: step 13, image 1 of 1

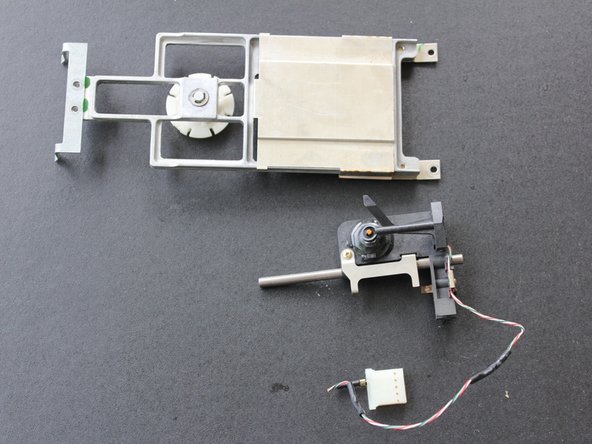

Помимо лотка, извлеките другие компоненты, как показано на фото

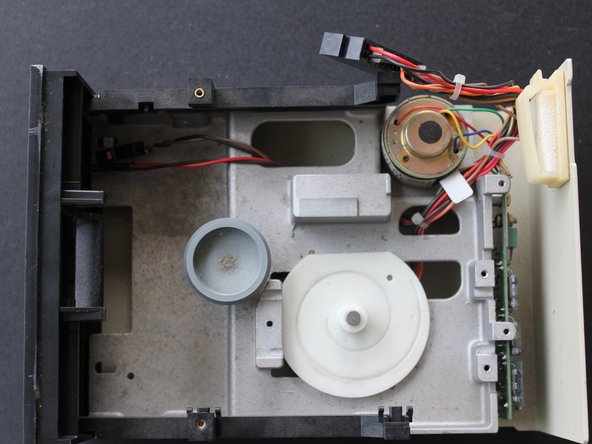

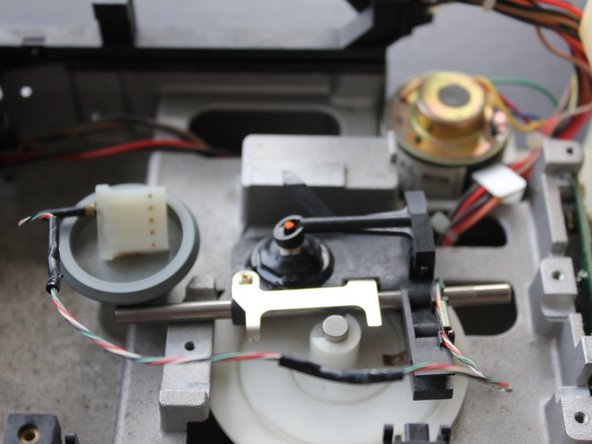

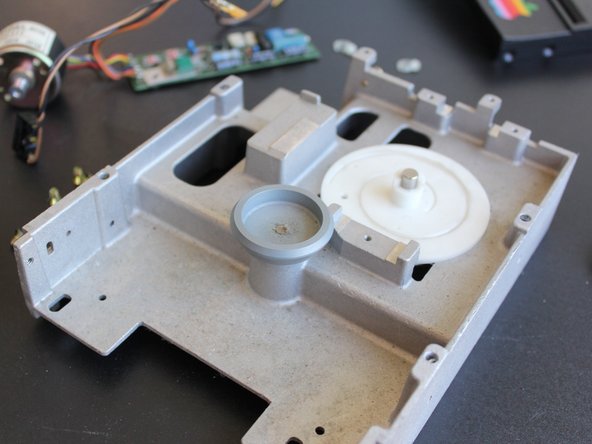

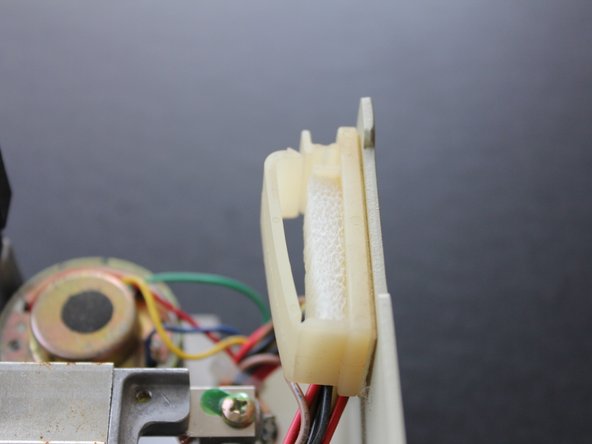

Шаг 14 Оставшиеся компоненты

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Remaining components: step 14, image 1 of 1

Вставьте сюда мудрость.

Шаг 15 Выкрутите винты

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Remove screws: step 15, image 1 of 3Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Remove screws: step 15, image 2 of 3Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Remove screws: step 15, image 3 of 3

Всего 8, с боков и снизу

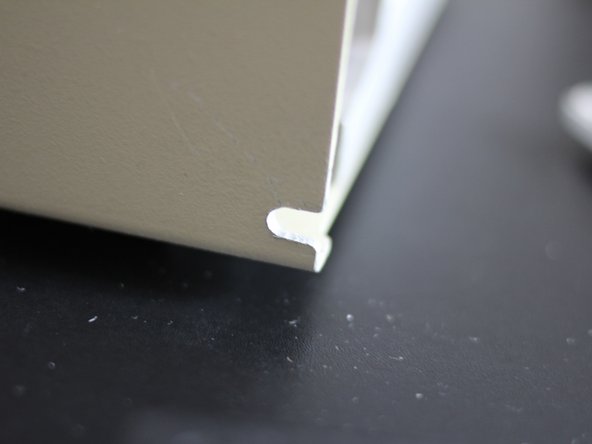

Шаг 16 Снимите нижнюю часть корпуса

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Remove bottom of case: step 16, image 1 of 1

Вставьте сюда мудрость.

Шаг 17 Открутите винты

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Remove screws: step 17, image 1 of 2Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Remove screws: step 17, image 2 of 2

Как показано на фото, затем снимите все освобожденные компоненты.

Шаг 18 Снятие двигателя

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Motor Removal: step 18, image 1 of 2Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Motor Removal: step 18, image 2 of 2

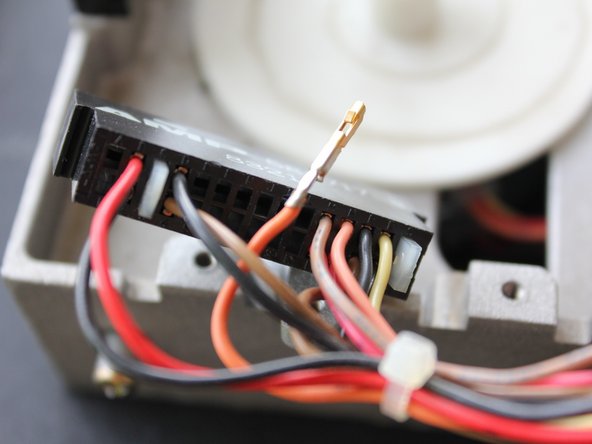

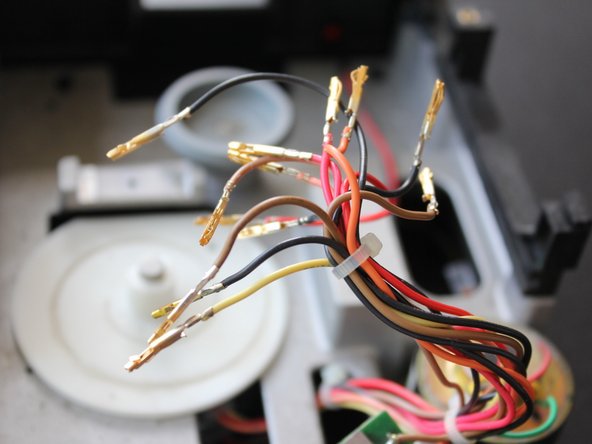

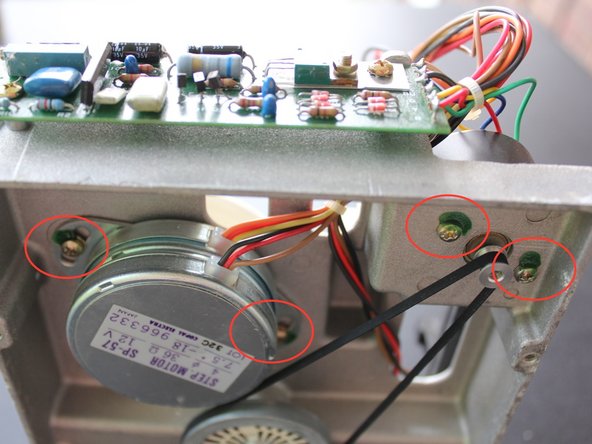

Отсоедините кабели от черного разъема, чтобы можно было извлечь двигатель и другие компоненты из шасси

Шаг 19 Снятие боковых направляющих

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Side rail removal: step 19, image 1 of 2Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Side rail removal: step 19, image 2 of 2

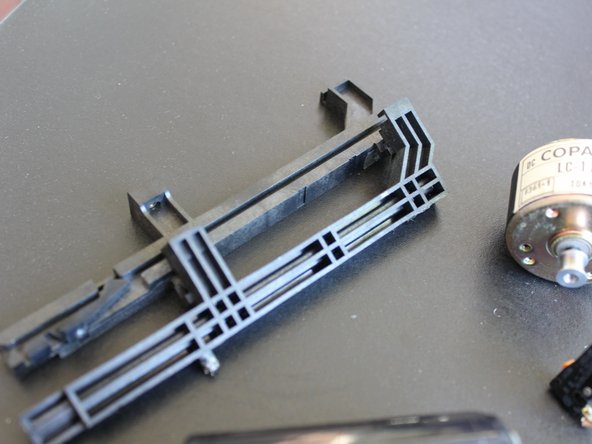

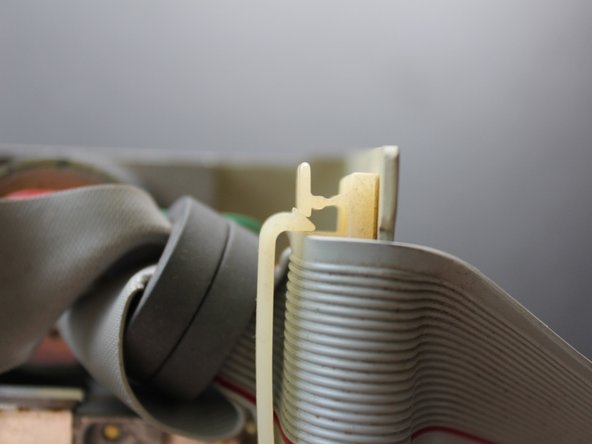

Снимите боковые направляющие, аккуратно потянув их вверх. Каждая направляющая имеет два пластиковых полюса, которые находятся в корпусе. В этой попытке каждый рельс потерял по одному полюсу, который отломился. Полюса, похоже, были приклеены

Шаг 20 Снятие светодиодов

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, LED removal: step 20, image 1 of 2Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, LED removal: step 20, image 2 of 2

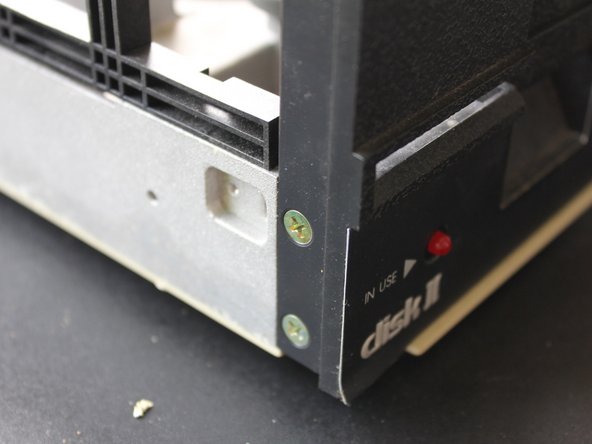

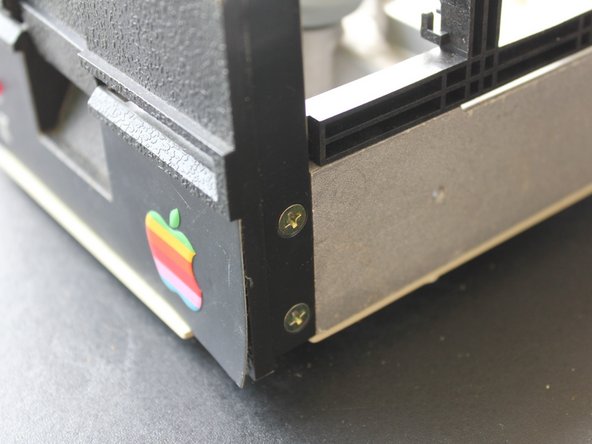

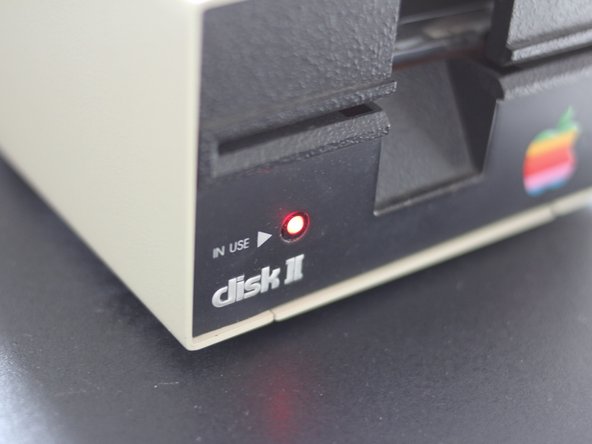

Поскольку боковые винты были ранее откручены, черная передняя панель накопителя может быть снята. Светодиод нашего диска был проверен и работал, но был тусклым. Не стесняйтесь сначала проверить свой. Если он работает, переходите к следующему шагу.

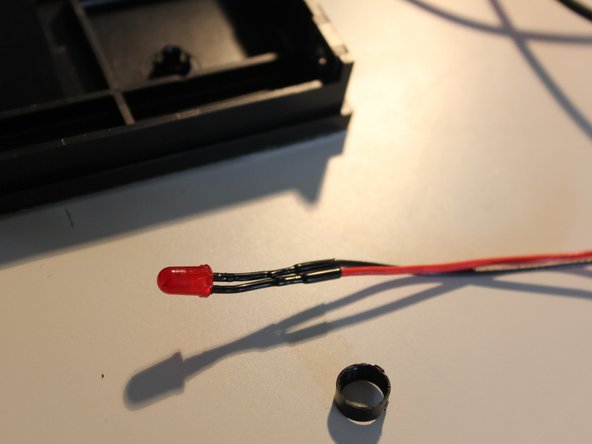

Наш светодиод был извлечен из передней части корпуса путем снятия изображенного на картинке кольца с помощью плоской отвертки. Не торопитесь, чтобы не повредить переднюю часть корпуса и не снять ничего, кроме кольца.

Шаг 21 Окончательное снятие

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Final removals: step 21, image 1 of 1

С помощью плоскогубцев снимите оставшиеся компоненты (см. предыдущий шаг).

Шаг 22 Добавление новых компонентов

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Adding new components: step 22, image 1 of 2Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Adding new components: step 22, image 2 of 2

Когда корпус разобран, а новый светодиод куплен, начинается веселье!

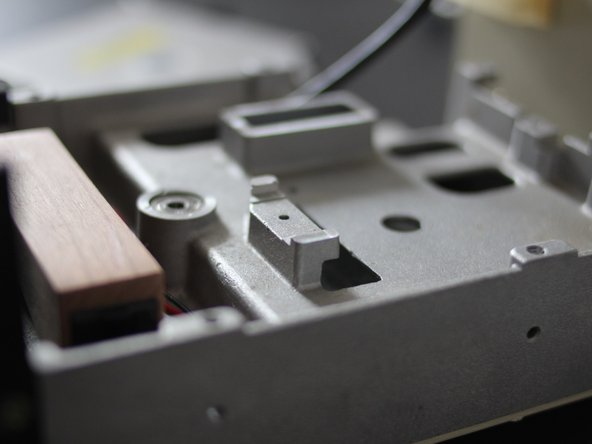

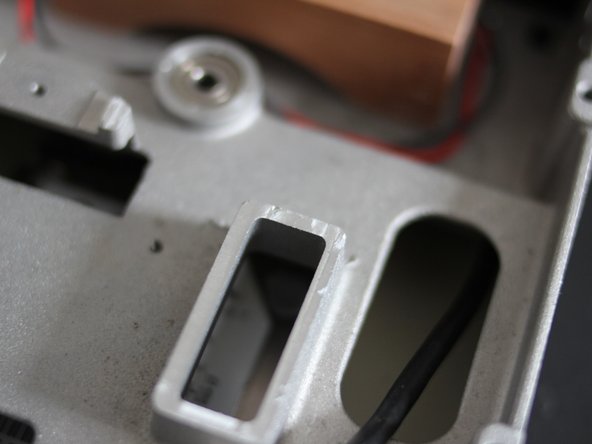

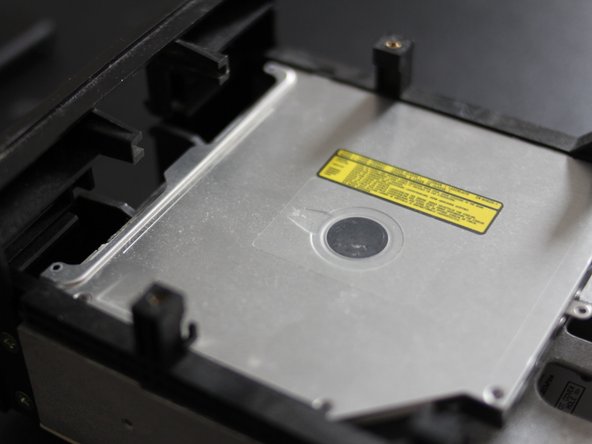

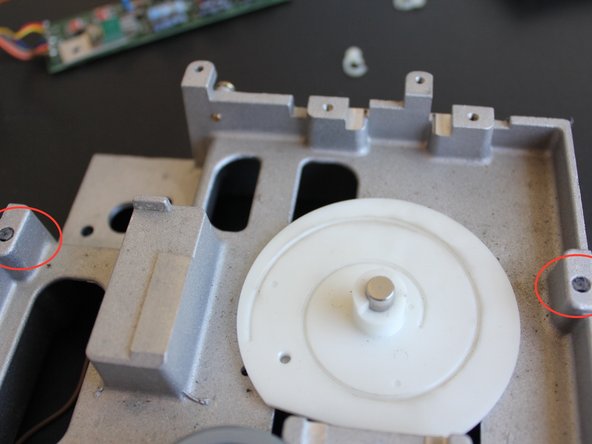

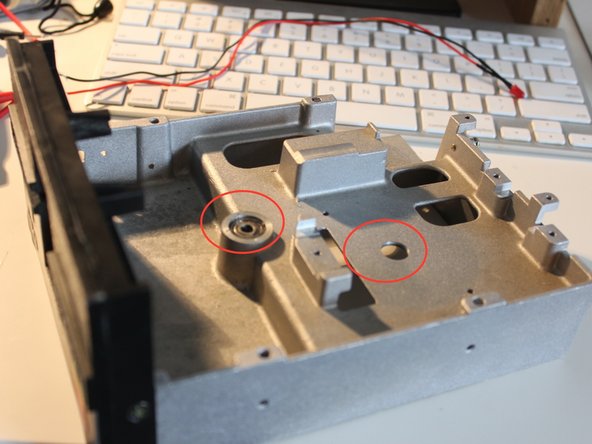

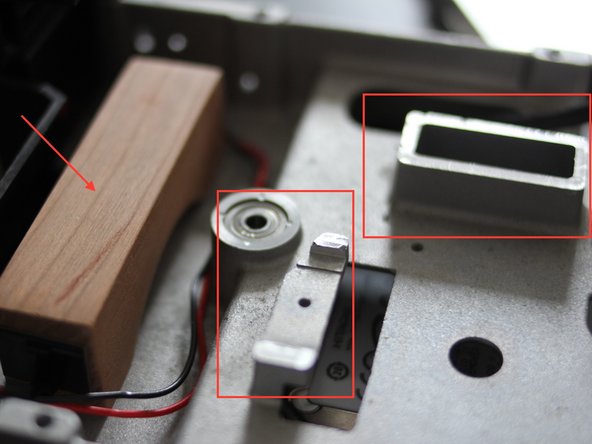

Единственные существенные изменения в корпусе обозначены прямоугольниками. Металлическое шасси было отфрезеровано вниз, чтобы соответствовать высоте нижней части области входа для дисков на черной передней панели. Это хорошо сочетается с нашим дисководом Apple SuperDrive (снятым с MacBook Pro).

Деревянный блок был добавлен для поддержки под SuperDrive

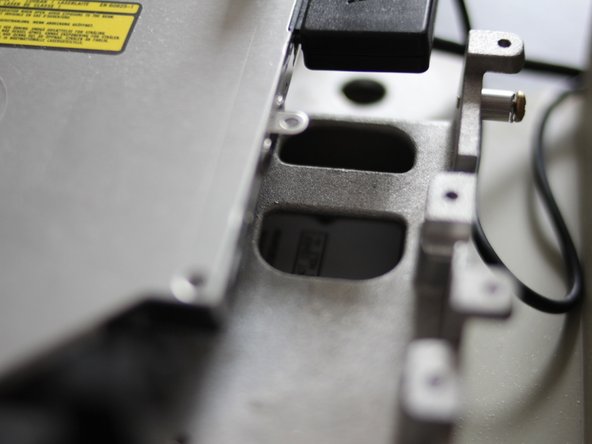

Направляющие хорошо прилегают к SuperDrive при повторной установке

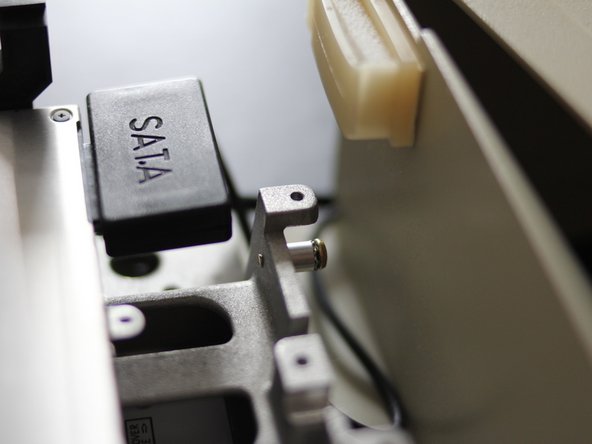

Новый светодиод был куплен и припаян к разъёму светодиода на 2,5″ плате USB-SATA, а затем плотно вставлен в переднюю часть корпуса (может не понадобиться, если ваш светодиод светит хорошо).

Шаг 23 Детальные снимки

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Detail shots: step 23, image 1 of 3Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Detail shots: step 23, image 2 of 3Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Detail shots: step 23, image 3 of 3

Светодиодные кабели проложены, а 2,5-дюймовый жесткий диск помещен в полость под ним

Шаг 24 Дальнейшая модификация корпуса

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Further case modification: step 24, image 1 of 1

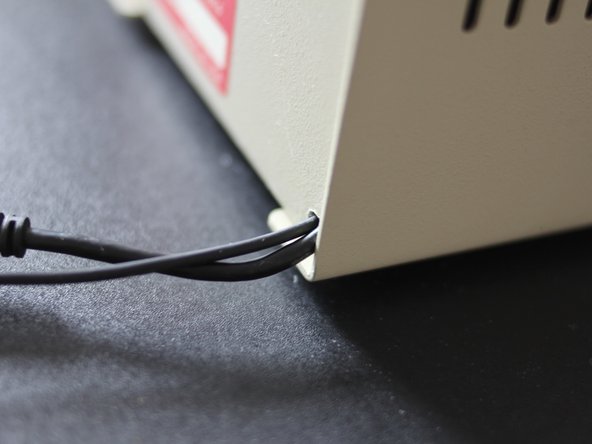

В задней панели вырезаны отверстия для прокладки USB-кабелей

Шаг 25 Установка SuperDrive

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Installing SuperDrive: step 25, image 1 of 3Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Installing SuperDrive: step 25, image 2 of 3Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Installing SuperDrive: step 25, image 3 of 3

Фото 1: оптический привод установлен в корпус

Фото 2: кабель SATA-USB для оптического привода (подключите и работайте под macOS. Был приобретен кабель с прямым углом, но прямой кабель был бы предпочтительнее из-за свободного пространства сзади, как на фото)

Изображение 3: отверстие для продевания кабеля SATA-USB для 2,5-дюймового жесткого диска

Шаг 26 Новая передняя панель

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, New front: step 26, image 1 of 1

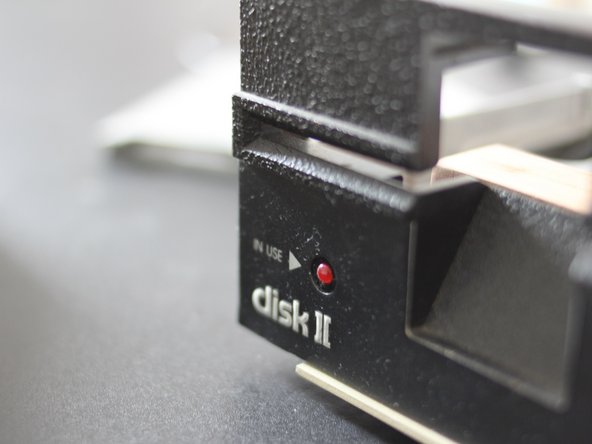

Оригинальная «защелка» легко выдвигается без оригинальных компонентов, поэтому она была оставлена.

Шаг 27 Кабели

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Cables: step 27, image 1 of 2Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Cables: step 27, image 2 of 2

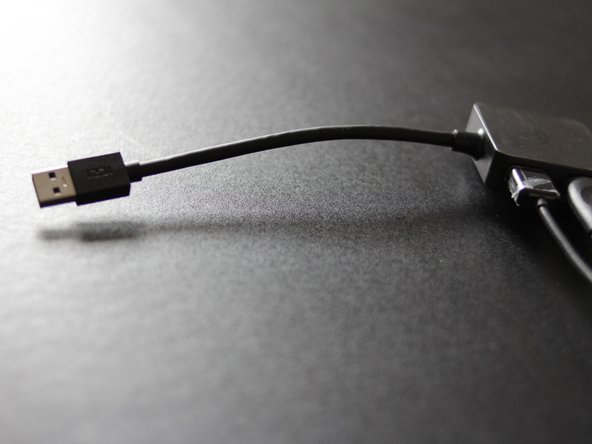

Подключите 4-портовый USB-адаптер к корпусу (можно установить внутри корпуса, если вырезать отверстие).

Шаг 28 Новый светодиод

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, New LED: step 28, image 1 of 1

Мигает при считывании данных SATA с жесткого диска

Шаг 29 Супердиск

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, SuperDrive: step 29, image 1 of 1

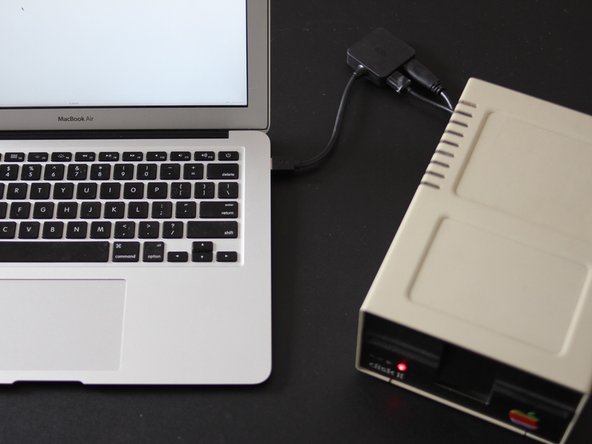

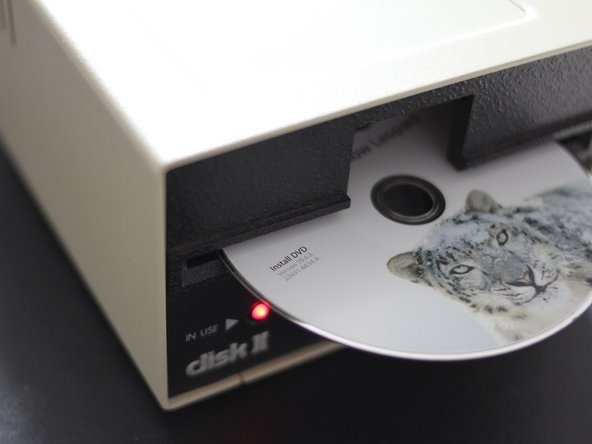

Подключив диск к Mac по USB (концентратора достаточно для питания OD и SATA-диска по одному кабелю), мы можем с легкостью вставлять и извлекать DVD-диски!

Шаг 30 Финальный снимок

Apple Disk II Floppy Disk Subsystem Teardown and Optical Drive Conversion, Final shot: step 30, image 1 of 1

Для сборки замените все крестовые винты корпуса.

Наслаждайтесь винтажным видом и современными технологиями!
