Введение
Следуйте этому руководству, чтобы извлечь и заменить модуль двойной задней камеры для OnePlus 5. Самое сложное в этом руководстве — освободить клипсы задней крышки.
Шаг 1 Лоток для SIM-карты
Вставьте инструмент для извлечения SIM-карты, биту или распрямленную скрепку в небольшое отверстие под лотком SIM-карты, расположенное рядом с задними камерами на краю телефона.
Сильно нажмите, чтобы извлечь лоток.
При сборке убедитесь, что лоток SIM-карты вставлен правильно.
Шаг 2 Задняя крышка
Выкрутите два винта T2 диаметром 2,6 мм, расположенные рядом с портом USB-C на нижней грани телефона.
Шаг 3
При неправильном выполнении этой процедуры открытия существует большой риск повредить панель дисплея.
Следующие четыре шага показывают, как поддеть задний корпус с пластиковой рамки. Прежде чем приступить к выполнению процедуры, прочитайте все шаги.
Между корпусом и экраном телефона есть два разных шва:
Шов панели дисплея: Этот шов является частью сборки дисплея. Не поддевайте этот шов, иначе вы отделите и повредите панель дисплея.
Рамочный шов: В этом месте пластиковая рамка соединяется с задней крышкой. Поддевайте только по этому шву.
Есть двенадцать зажимов, которые удерживают рамку на заднем корпусе. Помните об их расположении, когда будете отщелкивать заднюю крышку на следующих шагах.
Шаг 4
Во время работы постарайтесь случайно не включить телефон. Если это произошло, выключите телефон, прежде чем продолжить разборку.
Поднесите присоску к нижнему краю дисплея.
Потяните за присоску с сильным постоянным усилием.
Вдавите край инструмента для открывания прямо в шов рамки рядом с присоской, пока край не заклинится между пластиковой рамкой и кромкой задней крышки.
Из-за жестких допусков для этого потребуется значительное усилие. Использование нового инструмента для открывания с незапятнанным краем поможет в выполнении этого шага.
Шаг 5
Когда край инструмента для открывания будет зажат, осторожно проведите им вдоль нижнего края телефона.
Осторожно проведите инструментом для открывания по левому углу телефона, удерживая край инструмента в пределах шва.
Шаг 6
Нажав на инструмент для открывания, освободите первую клипсу из рамки.
Шаг 7
Продолжайте двигать инструмент для открывания вдоль длинного края, освобождая по пути клипсы.
Последняя защелка в левом верхнем углу возле фронтальной камеры утоплена, и ее может быть трудно освободить. Не торопитесь и воспользуйтесь плоским концом пассатижей или ковырялкой.
Шаг 8
Освободив нижний и левый края телефона, осторожно пошевелите рамку, чтобы освободить верхний и правый краевые зажимы.
Рамка по-прежнему соединена с задней крышкой длинным гибким кабелем. Не снимайте заднюю крышку.
Во время сборки остановитесь здесь, чтобы проверить работоспособность телефона, прежде чем закрепить заднюю крышку.
Чтобы установить заднюю крышку на место, выполните следующие действия:
Совместите верхний край рамки с задней крышкой и убедитесь, что верхние зажимы встали на место.
Сожмите длинные края телефона, чтобы защелкнуть оставшиеся зажимы.
Шаг 9
Освободив все зажимы, переверните телефон так, чтобы дисплей оказался лицевой стороной вниз.
Поверните заднюю крышку и положите ее на открытую рамку.
Будьте осторожны, чтобы не повредить гибкий кабель, соединяющий заднюю крышку и рамку.
Шаг 10
Выкрутите крестообразный винт 2,6 мм, удерживающий кронштейн кабеля над батареей на месте.
Поднимите и снимите кронштейн кабеля.
Чтобы установить кронштейн на место, установите один конец на место и слегка согните кронштейн, чтобы другой конец встал на место.
Шаг 11
Подденьте и отсоедините гибкий кабель задней крышки от разъема с помощью острия шила.
Чтобы снова присоединить пресс-разъемы, подобные этому, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте на середину. Если разъем будет неправильно выровнен, контакты могут погнуться, что приведет к необратимым повреждениям.
Шаг 12
Снимите заднюю крышку.
Шаг 13 Отсоединение аккумулятора OnePlus 5
Подденьте и отсоедините разъем аккумулятора от гнезда с помощью острия шила.
Шаг 14 Камера заднего вида

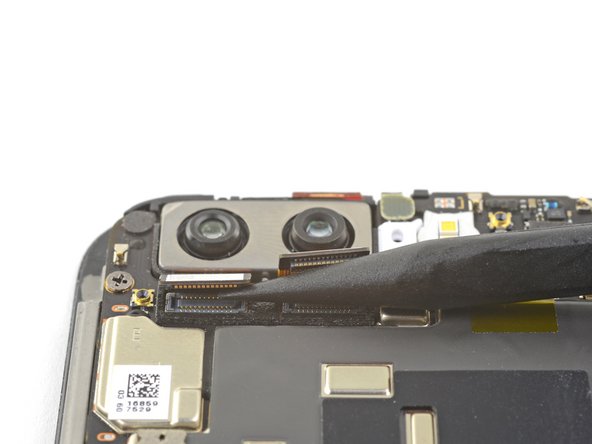

Подденьте и отсоедините два разъема камеры заднего вида от гнезд на материнской плате.
Шаг 15

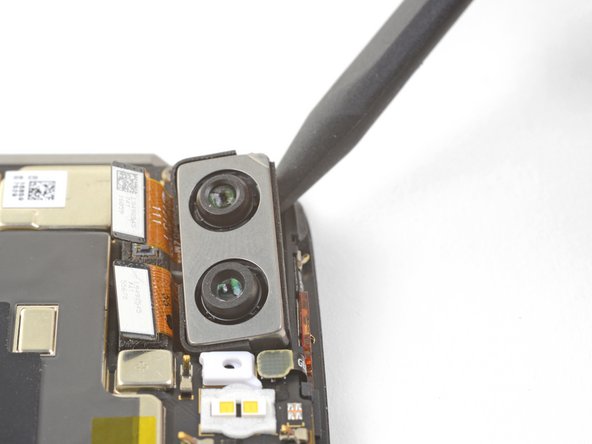

Вставьте острие потрошителя под левый верхний угол модуля камеры и подденьте его, чтобы вынуть из углубления.
Шаг 16
Извлеките модуль камеры заднего вида.
