Введение
Используйте это руководство для замены и/или обслуживания камеры заднего вида.
Шаг 1 Дисплей
Перед началом ремонта обязательно выключите устройство и выньте вилку из розетки.
Положив экран лицевой стороной вниз, поднимите подставку до упора.
Убедитесь в том, что она не выходит за пределы точки опоры.
Шаг 2
С помощью драйвера T5 открутите шесть винтов на задней панели планшета.
Шаг 3
Открутив винты, аккуратно закройте подставку.
Переверните планшет на спину так, чтобы экран был обращен вверх.
Шаг 4
С помощью присоски аккуратно отделите экран от устройства. Потяните вверх плавным движением.
Не поднимайте слишком быстро! На экране останутся провода, соединяющие его с устройством. Убедитесь, что они не повреждены.
Шаг 5
Снимите ленту с нижней левой стороны экрана.
Под лентой отсоедините кабель LCM — более крупный провод, который находился под лентой, — от задней части экрана планшета.
Шаг 6
Отсоедините гибкий кабель от устройства с помощью пробки.
Извлеките дисплей в сборе из устройства.
Шаг 7 Задняя лицевая камера
С помощью пинцета отсоедините гибкий кабель в верхней части камеры.
Шаг 8
С помощью крестообразной отвертки №00 выкрутите винт в углу камеры.
Шаг 9
С помощью пробки аккуратно приподнимите камеру.
Шаг 10

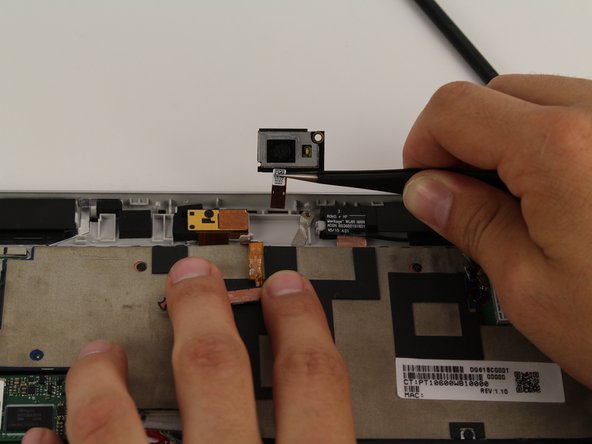

С помощью пинцета отсоедините гибкий кабель от материнской платы и снимите камеру с задней панели устройства.
