Введение
В этом руководстве описаны шаги по снятию и замене разбитого экрана на вашем Orbic Wonder. Некоторые шаги повторяются, так как это руководство составлено из других руководств.
Шаг 1 Батарея
Выкрутите два 2-мм винта TR9 Torx из нижней части устройства.
Шаг 2
Между черной подложкой телефона и серебристым экраном есть граница.

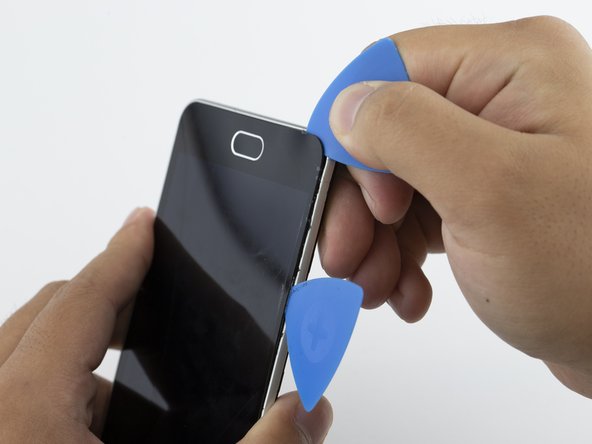

Поместите Джимми на эту границу и осторожно потяните его назад и вперед, чтобы разделить две половинки.
Когда половинки разойдутся правильно, зазор должен выглядеть так.
Будьте осторожны, чтобы не повредить соединительную схему между двумя половинками.
Шаг 3
Прежде чем продолжить, затяните антистатический ремешок на запястье и подсоедините зажимы «крокодил» к металлической части телефона.
На верхней правой стороне находится черный ленточный кабель в форме буквы «L». Выкрутите один винт Phillips #000 диаметром 1 мм на левой стороне ленточного кабеля.
Шаг 4

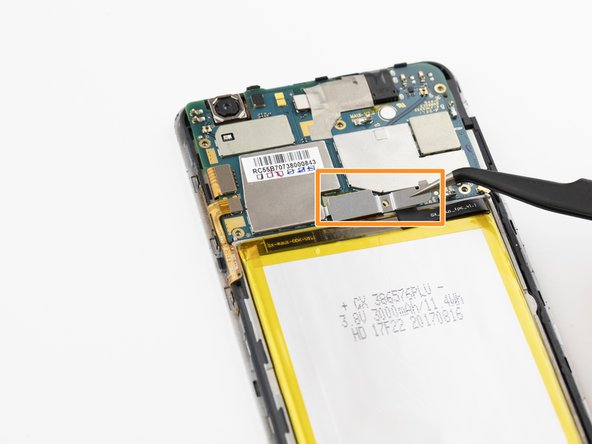

С помощью углового пинцета аккуратно снимите металлическую оболочку ленточного кабеля.
С помощью пинцета отсоедините черный ленточный кабель. Это делается для того, чтобы отсоединить аккумулятор.
Шаг 5

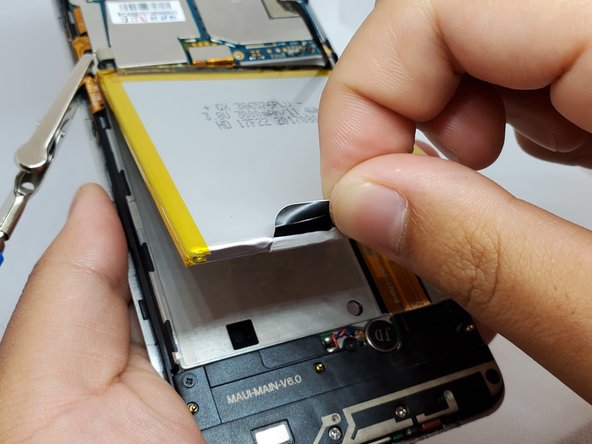

В нижней части аккумулятора есть черная заслонка.
Пальцами подцепите эту заслонку и аккуратно потяните аккумулятор вверх и выньте из телефона.
Шаг 6 Динамик
Снимите антистатический ремешок с запястья.

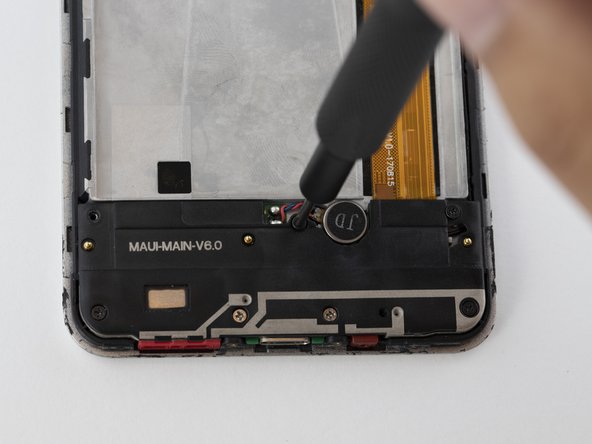

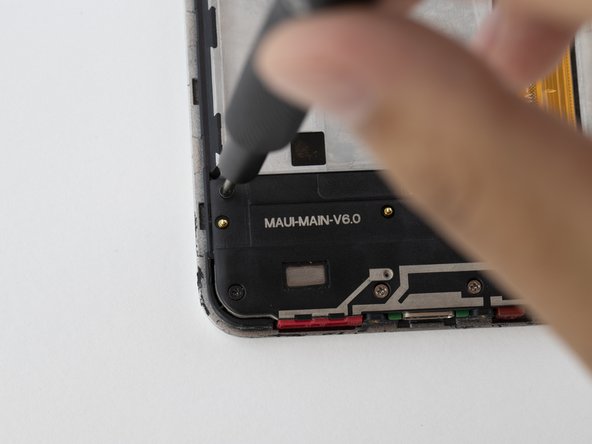

С помощью отвертки Phillips #000 открутите пять черных винтов диаметром 2 мм.
С помощью отвертки Phillips #000 открутите два серых винта диаметром 2 мм.
Шаг 7

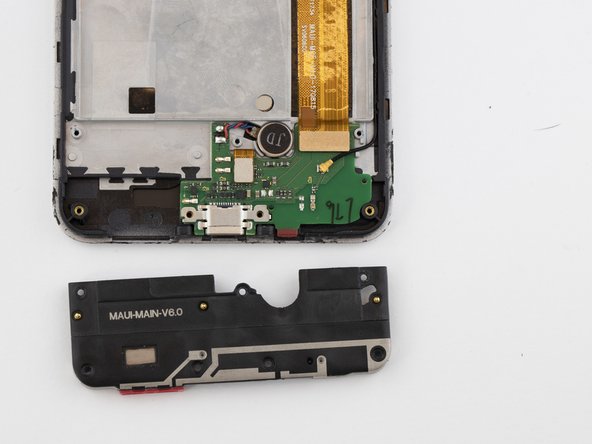

С помощью пинцета снимите корпус динамика.
Шаг 8 Печатная плата порта зарядки
Отсоедините металлический корпус в нижней части телефона.
Отсоедините разъем кабеля.

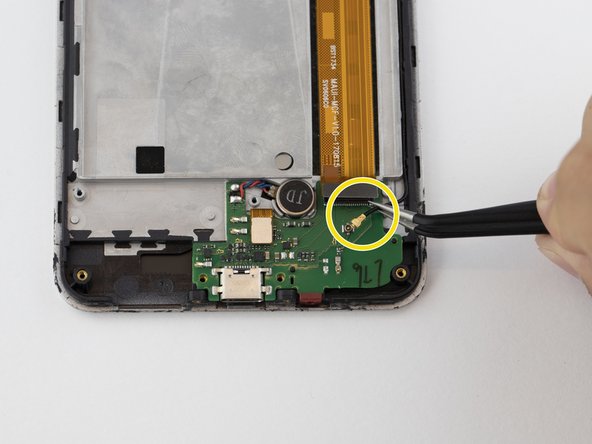

С помощью пинцета отсоедините черный провод.
Шаг 9

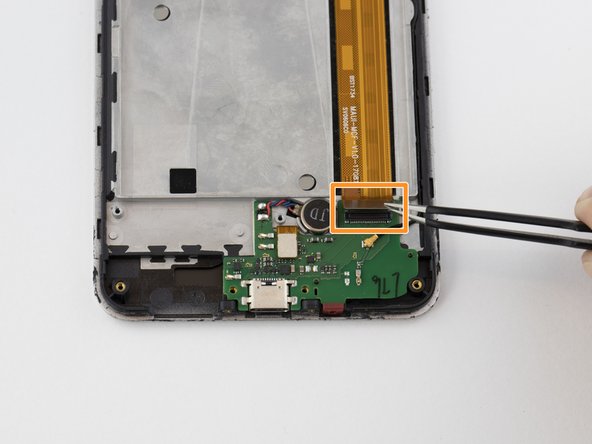

С помощью пинцета отсоедините микросхему разъема.

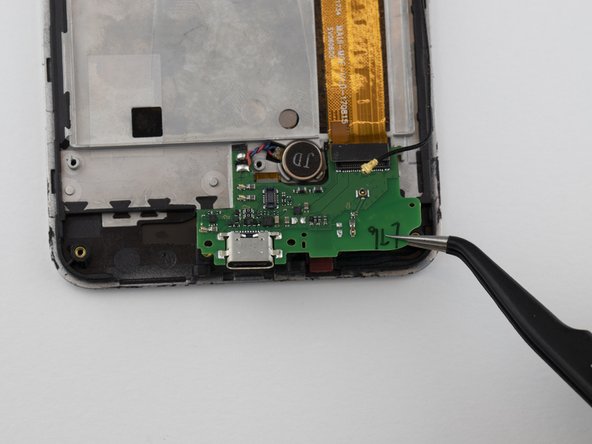

Пинцетом аккуратно подденьте (но не снимайте) зеленую печатную плату с телефона.
Шаг 10

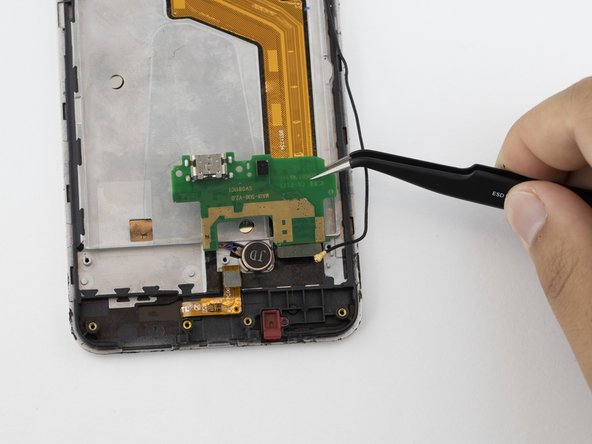

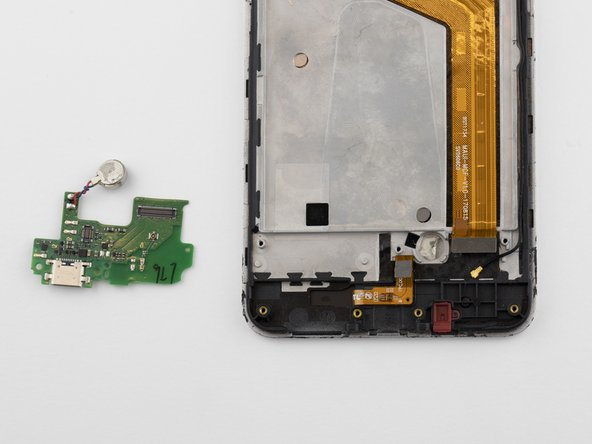

С помощью пинцета отсоедините крепление микрофона с надписью «JD» и полностью снимите печатную плату.
Шаг 11 Экран

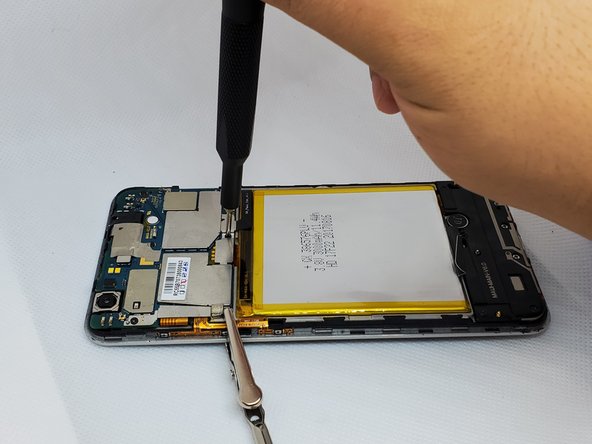

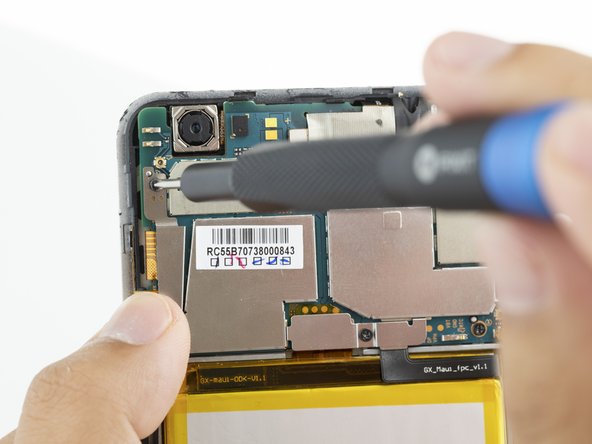

Выкрутите шесть 2-миллиметровых винтов Phillips #000 из материнской платы.
Шаг 12
С помощью пинцета снимите крайний левый металлический защитный кожух.
Повторите этот процесс для другого металлического защитного элемента, расположенного непосредственно над батареей.
Шаг 13

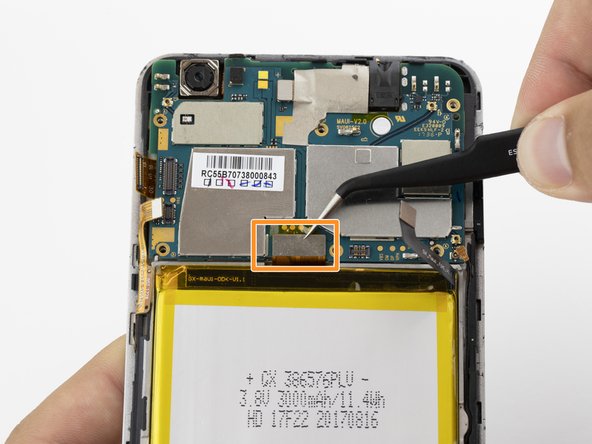

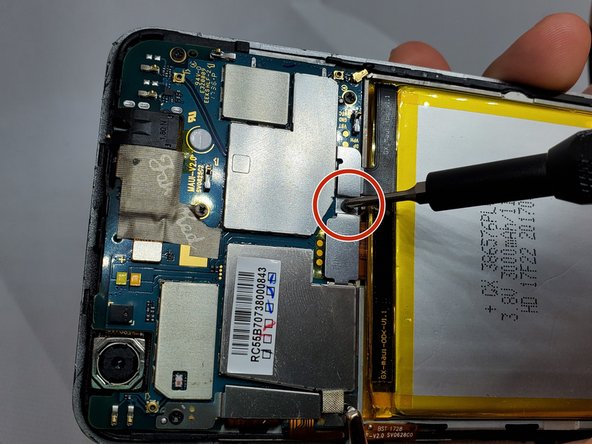

Отсоедините «L»-образный штекер, соединяющий батарею с печатной платой.

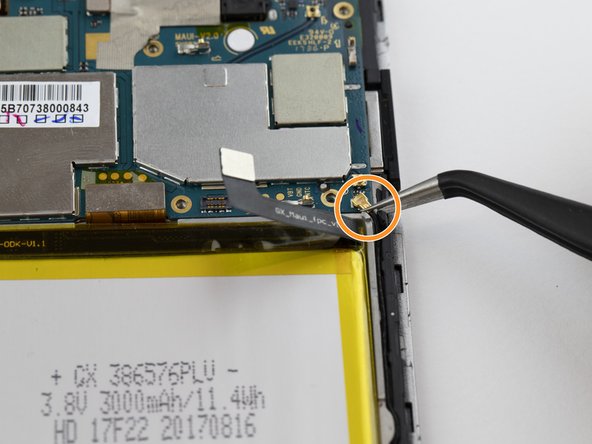

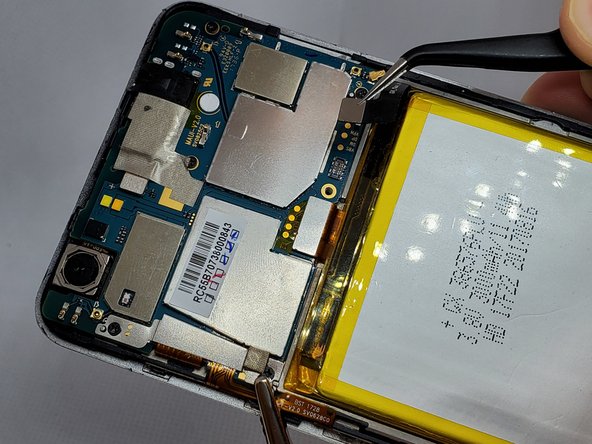

Осторожно отсоедините маленький золотой соединительный провод.
Отсоедините прямоугольную деталь.
Каждый из этих шагов очень деликатный. Чтобы не повредить их, используйте пинцет.
Шаг 14

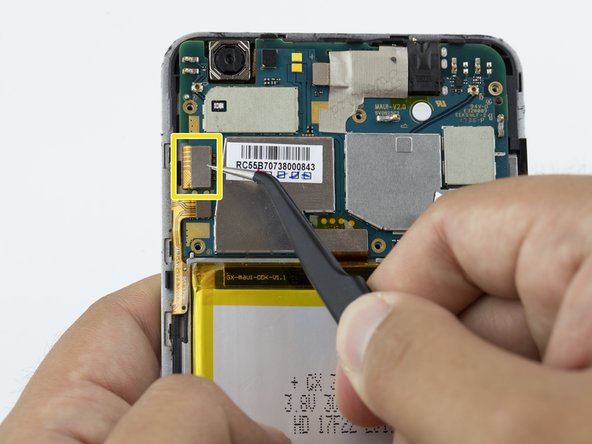

Отсоедините разъем кнопки питания.

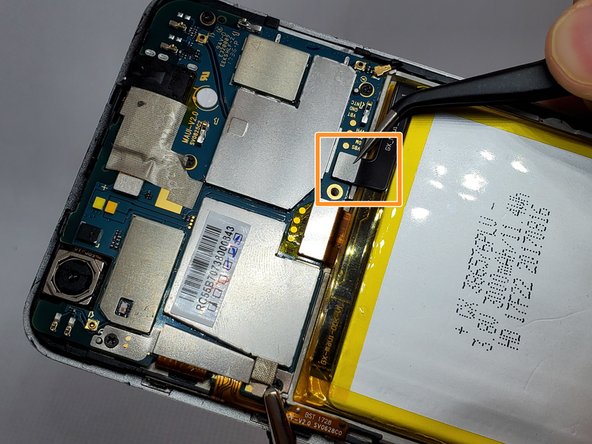

Отсоедините разъем цепи над батареей.
Это очень деликатные и важные соединения. Чтобы не повредить их, используйте пинцет.
Шаг 15

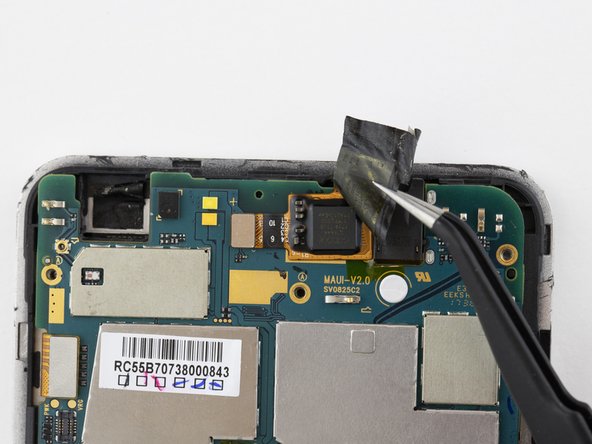

Осторожно снимите защитную наклейку. Это позволит обнажить камеру и ее разъем.
Шаг 16

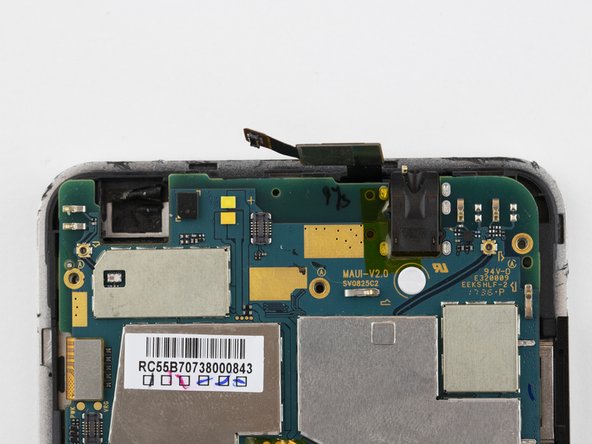

Отсоедините разъем камеры.
Шаг 17
Теперь печатная плата должна быть свободна. Отсоедините ее и извлеките из корпуса телефона.
Шаг 18
С помощью iOpener нагрейте края экрана, чтобы ослабить клей, удерживающий экран на месте.
При этом телефон будет сильно нагреваться. В зависимости от степени нагрева могут понадобиться перчатки.

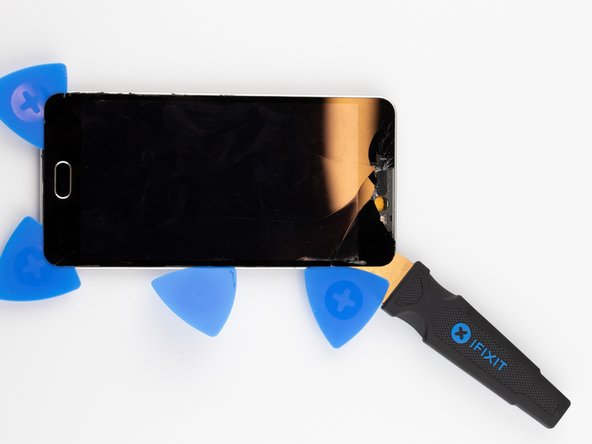

С помощью инструмента Jimmy и открывашки аккуратно отделите экран от корпуса телефона.
Шаг 19
Проденьте золотой провод нижнего разъема экрана через отверстие.

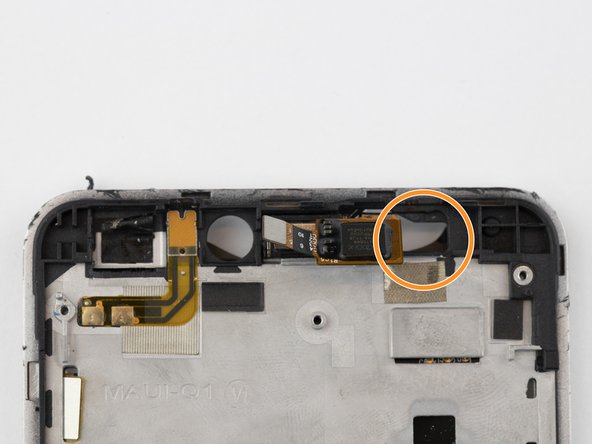

То же самое сделайте с золотым проводом верхнего разъема экрана.
Шаг 20

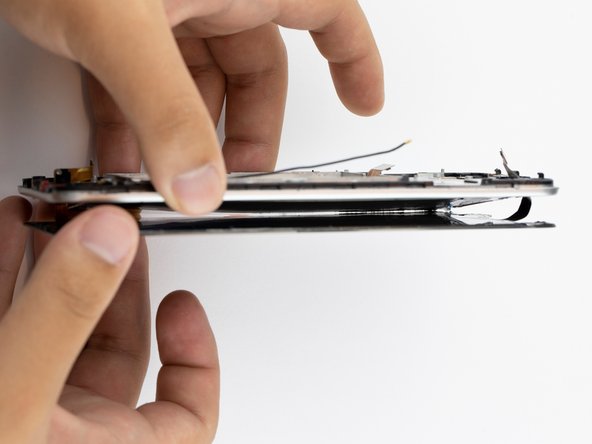

Руками отделите экран от остальной части телефона, следя за тем, чтобы провода разъемов проходили через отверстия без разрывов.

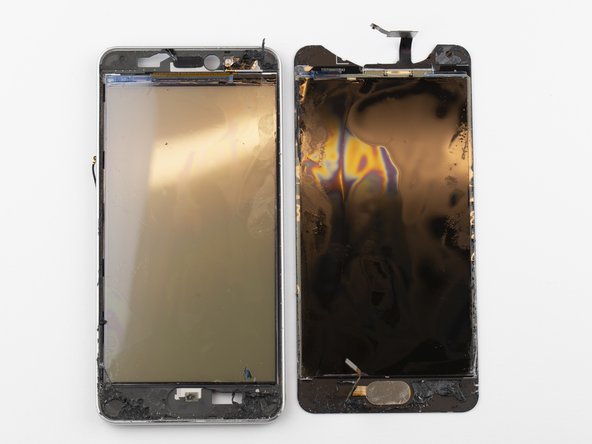

Экран полностью отделен от остальной части телефона.
