Введение
В этом руководстве описаны шаги по замене экрана в LeapFrog LeapPad Ultra XDi (номер модели 33300). Перед заменой всего экрана следует выполнить сброс настроек и другие простые действия по устранению неполадок. Новый экран также необходим для данного руководства.
Экран отображает изображения и обеспечивает увлекательный интерактивный процесс. Если эта деталь не работает должным образом, вы не сможете видеть изображения четко или вообще, а также могут возникнуть проблемы с работой сенсорного экрана. Перед заменой всего экрана следует сначала попробовать воспользоваться руководством по устранению неисправностей экрана. Для выполнения этого руководства также требуется новый экран.
Перед началом работы убедитесь, что устройство полностью выключено и отсоединено от любого источника питания.
Шаг 1 Батарея
Ориентируйте планшет так, чтобы он лежал экраном вниз, а наклейка со штрих-кодом была обращена вверх.
Снимите наклейку со штрих-кодом, чтобы открыть два винта.
Шаг 2
Выкрутите два винта Phillips #0 диаметром 5,0 мм.
Шаг 3
С помощью инструмента для открывания iFixit подденьте фиолетовый и белый защитный кожух от детей, чтобы открыть двенадцать винтов.
Шаг 4
Выкрутите все двенадцать 7-миллиметровых винтов Phillips #1, расположенных по краям устройства.
Шаг 5
Снимите фиолетовый корпус, обнажив материнскую плату и аккумулятор.
Шаг 6
С помощью пассатижей извлеките приклеенную батарею.
Пальцами возьмитесь за провода батареи и аккуратно отсоедините их от материнской платы.
Замените батарею на новую.
Шаг 7 Экран
Найдите три ленточных кабеля на верхней части материнской платы.

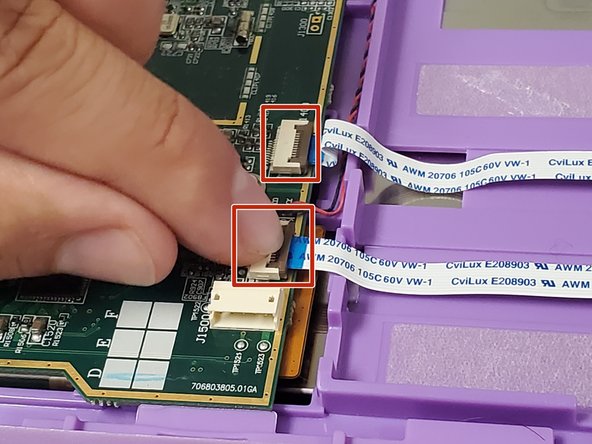

Откиньте вверх фиксатор на разъеме ленточного кабеля, чтобы освободить кабель.

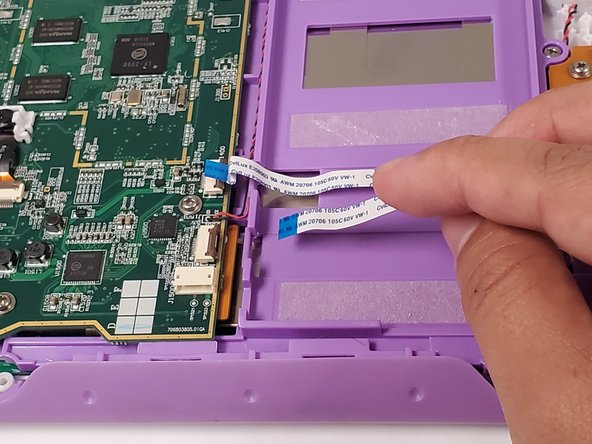

Отсоедините кабели от разъемов.
Шаг 8
Открутите четыре винта Phillips #0 диаметром 5,0 мм, крепящих материнскую плату.
Шаг 9
Потяните две боковые ручки вверх, чтобы извлечь их из корпуса.

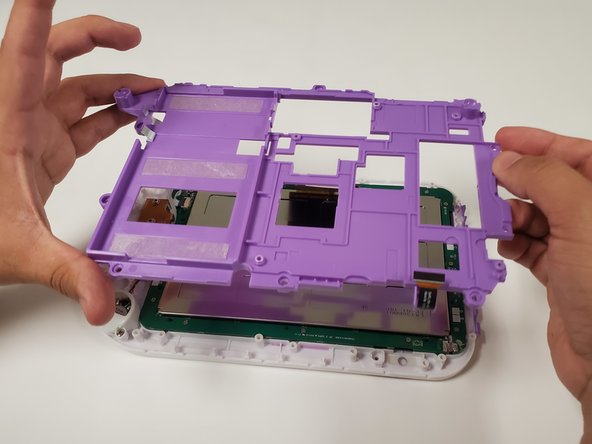

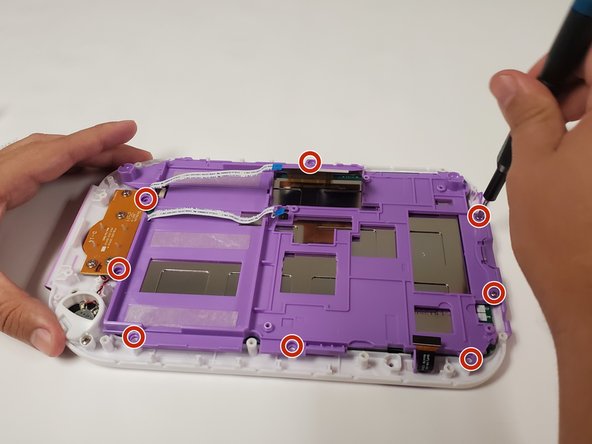

Открутите восемь винтов Phillips #1 диаметром 7,0 мм, крепящих основание. Снимите основание.
Шаг 10

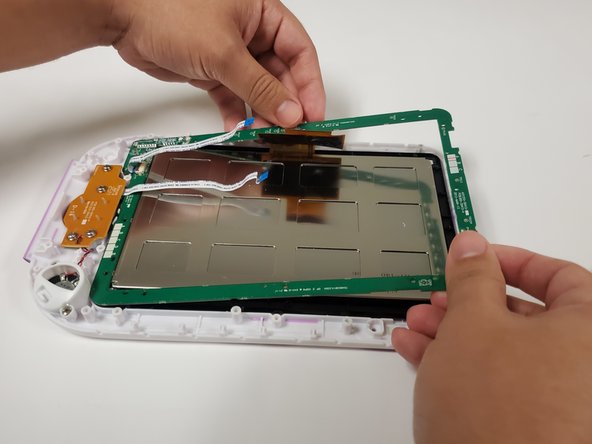

Открутите одиннадцать 7,0 мм винтов Phillips #1, крепящих печатную плату к корпусу. Снимите печатную плату.
Шаг 11
Поднимите экран с передней панели. Установите экран на место.
