Введение
Воспользуйтесь этим руководством, чтобы заменить треснувший или разбитый экран на вашем Xiaomi Pocophone F1.
Если рамка деформирована, важно заменить ее, чтобы убедиться, что новый экран будет установлен правильно и не пострадает от неравномерного давления.
Если ваш аккумулятор вздулся, примите соответствующие меры предосторожности. В целях безопасности перед разборкой телефона разрядите батарею ниже 25 %. Это снизит риск опасного теплового удара, если батарея будет случайно повреждена во время ремонта.
Чтобы снять экран и дигитайзер, необходимо сначала извлечь аккумулятор. Не используйте батарею повторно после ее извлечения, так как это представляет потенциальную угрозу безопасности. Замените его новым аккумулятором.
Примечание: В данном руководстве описана замена только экрана, при этом оригинальная рамка и материнская плата остаются на месте. Однако некоторые сменные экраны для этого телефона поставляются предварительно установленными в новую рамку (она же шасси), что требует совсем другой процедуры. Убедитесь, что у вас есть нужная деталь, прежде чем приступать к выполнению этого руководства.
При сборке устройства вам понадобится клей для замены компонентов.
Шаг 1 Извлеките лоток SIM-карты
Прежде чем приступить к работе, выключите телефон.
Вставьте инструмент для извлечения SIM-карты или скрепку в небольшое отверстие на лотке SIM-карты на левом краю телефона.
Сильно нажмите, чтобы извлечь лоток.
Извлеките лоток для SIM-карт.
При повторной установке карт убедитесь, что они правильно размещены в лотке.
Шаг 2 Открутите винты задней крышки
Выкрутите два винта Torx T3 длиной 2,7 мм с нижнего края телефона.
Шаг 3 Вставьте инструмент для открывания
Вставьте инструмент для открывания между экраном и задней крышкой у нижнего края экрана.
Сдвиньте инструмент для открывания в правый нижний угол, чтобы освободить пластиковые зажимы, удерживающие заднюю крышку на месте.
Шаг 4 Освободите зажимы
Проведите инструментом для открывания по правому нижнему углу.
Проведите инструментом для открывания вдоль правого края Pocophone F1, чтобы освободить пластиковые зажимы.
Шаг 5
Проведите инструментом для открывания вдоль верхнего края телефона, чтобы освободить пластиковые зажимы, удерживающие заднюю крышку на месте.
Шаг 6
Проведите инструментом для открывания вдоль левого края телефона, чтобы освободить оставшиеся пластиковые зажимы.
Постарайтесь пока не снимать заднюю крышку до конца, гибкий кабель датчика отпечатков пальцев все еще подключен к материнской плате.
Шаг 7
Осторожно сложите телефон в сборе с левой стороны задней крышки, как если бы вы открывали страницу книги.
Не натягивайте гибкий кабель датчика отпечатков пальцев во время этой процедуры.
Шаг 8 Открутите винты
Выкрутите десять крестообразных винтов длиной 3,2 мм.
Шаг 9
Подденьте левый нижний угол крышки материнской платы с помощью медиатора.
Проведите медиатором вокруг угла и вдоль левого края крышки материнской платы, чтобы освободить пластиковые фиксаторы, удерживающие ее на месте.
Подденьте крышку материнской платы с помощью подхвата.
Шаг 10 Снимите крышку материнской платы
Снимите крышку материнской платы.
Шаг 11 Снимите заднюю крышку
Подденьте и отсоедините гибкий разъем для снятия отпечатков пальцев с помощью плоского конца шила.
Снимите заднюю крышку.
Шаг 12 Снимите защитную пленку
Пинцетом отделите черную защитную пленку от аккумулятора и логической платы и снимите ее.
Шаг 13 Отсоедините аккумулятор
Подденьте плоским концом шила разъем батареи и отсоедините его.
Шаг 14 Отсоедините гибкий кабель межблочного соединения
Подденьте и отсоедините гибкий кабель с помощью плоского конца пробки.
Чтобы получить доступ к аккумулятору, согните гибкий кабель с дороги.
Чтобы удержать гибкий кабель в сложенном положении, можно воспользоваться клейкой лентой, например tesa, и приклеить его на стол.
Шаг 15 Отклейте наклейки

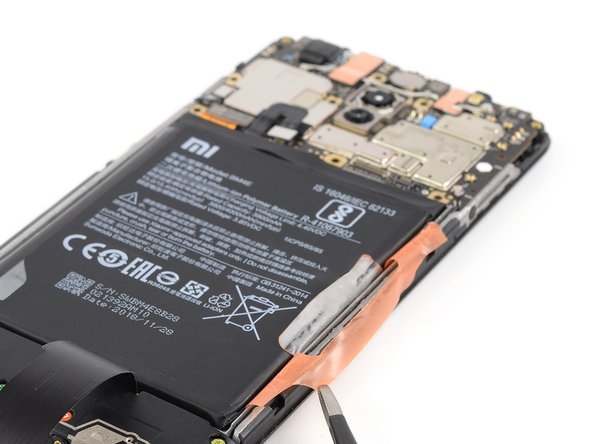

С помощью пинцета или ногтей отклейте оранжевую наклейку с батареи.
Отклейте маленькую белую наклейку с батареи.
Шаг 16 Потяните аккумулятор вверх
Возьмитесь за оба конца оранжевой наклейки.
Потяните оба конца оранжевой наклейки прямо вверх, чтобы извлечь аккумулятор из его углубления.
Если вам трудно извлечь батарею, возможно, клей слишком липкий. Вы можете положить нагретый iOpener на экран или использовать тепловую пушку, чтобы размягчить клей под батареей. Приложите iOpener не менее чем на две минуты.
Шаг 17 Извлеките аккумулятор
Счистите остатки клея с батареи.
Извлеките аккумулятор.
Не используйте батарею повторно после ее извлечения, так как это может представлять потенциальную угрозу безопасности. Замените его новым аккумулятором.
Старую клейкую ленту можно использовать повторно, если она еще не отклеилась. Однако если вы хотите заменить экран, вам нужно снять его и заменить новой клейкой лентой.

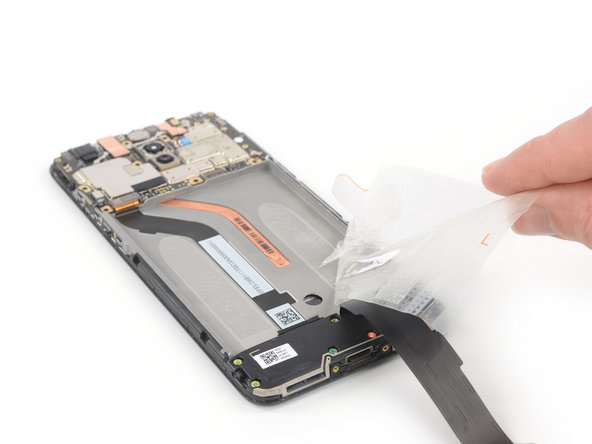

Шаг 18 Снимите клейкую ленту с аккумулятора
Отклейте оставшуюся клейкую ленту аккумулятора от средней рамки.
Шаг 19 Отсоедините экран

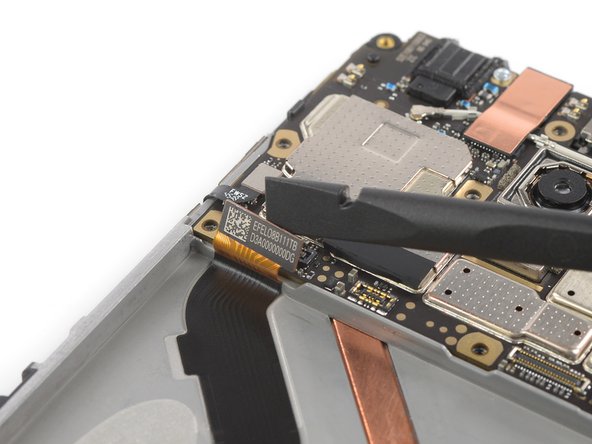

Подденьте и отсоедините гибкий кабель дисплея с помощью плоского конца лопатки.

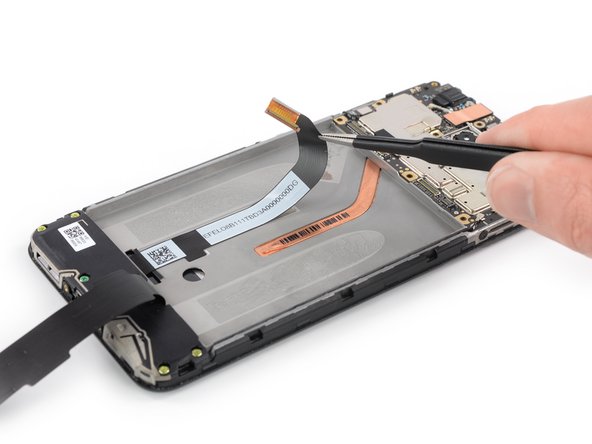

Отсоедините гибкий кабель дисплея от средней рамки.
Шаг 20 Размягчите клей для дисплея
Приложите нагретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее двух минут.
Шаг 21 Вставьте медиатор для открытия

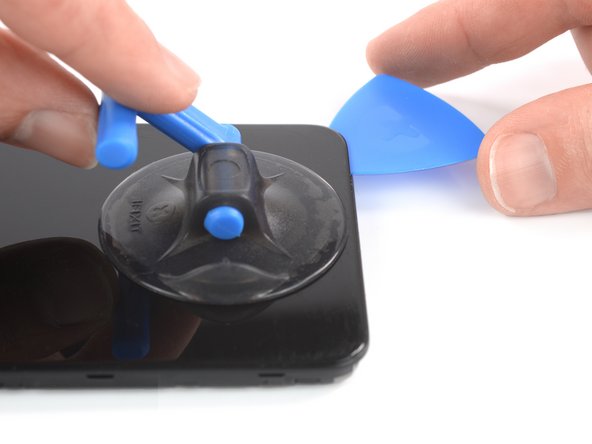

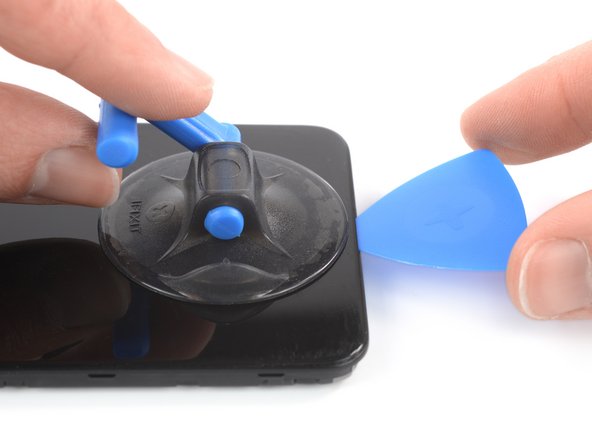

Прикрепите ручку-присоску к нижней части экрана, как можно ближе к краю.
Если экран телефона треснул, ручка присоски может не приклеиться. Попробуйте приподнять ее с помощью крепкого скотча или приклейте ручку присоски на место и дайте ей затвердеть, чтобы можно было продолжить работу.
Приподнимите заднее стекло с помощью ручки-присоски, чтобы образовался небольшой зазор между экраном и рамкой.
Вставьте в щель медиатор.
Если у вас возникли трудности, приложите больше тепла, чтобы еще больше размягчить клей. Следуйте инструкциям iOpener, чтобы избежать перегрева.
Переместите открывающий медиатор в правый нижний угол.
Шаг 22

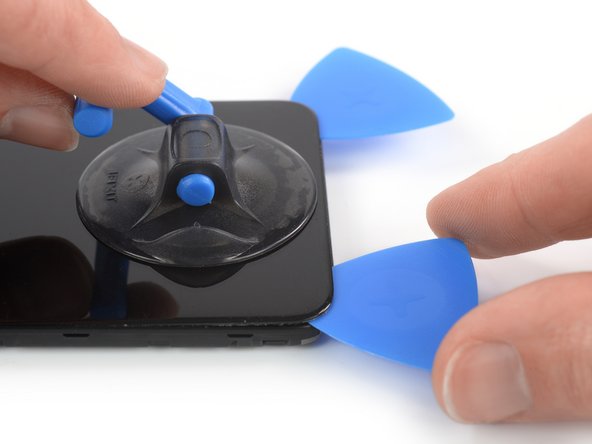

Вставьте второй открывающий медиатор под центр нижнего края экрана и переместите его в левый нижний угол, чтобы срезать клей.
Оставьте резцы на своих местах, чтобы предотвратить повторное заклеивание.
Шаг 23 Разрежьте клей
Вставьте третий открывающийся медиатор под левый нижний угол телефона.
Сдвиньте открывающийся медиатор вверх к верхнему левому углу, чтобы срезать клей. Оставьте его там, чтобы предотвратить повторное заклеивание.
Если разрезать будет слишком сложно, разогрейте и снова нанесите iOpener.
Шаг 24

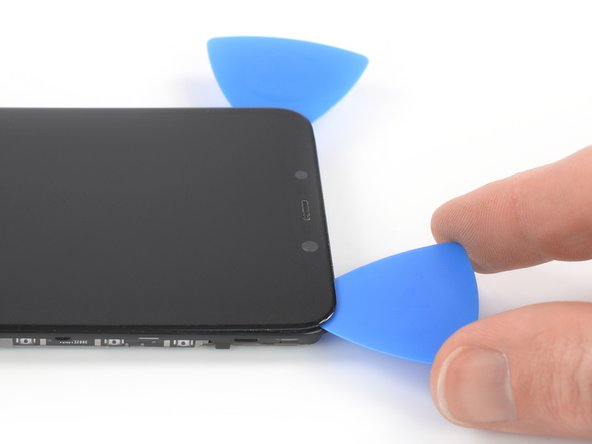

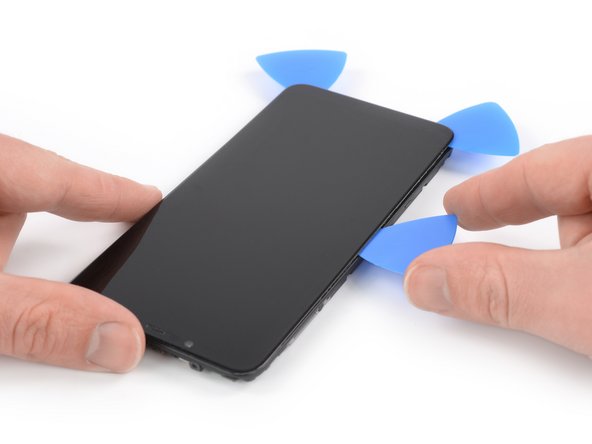

Вставьте четвертый открывающий медиатор в верхний левый угол.
Приближаясь к передней камере, работайте только кончиком открывающего резца, чтобы не повредить и не размазать камеру.
Проведите открывающим резцом вдоль верхнего края телефона, чтобы срезать клей. Оставьте медиатор в правом верхнем углу экрана, чтобы предотвратить повторное схватывание клея.
Шаг 25

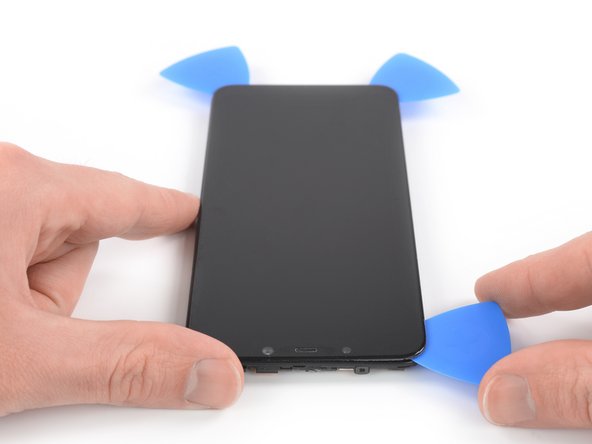

Вставьте пятую открывающую кирку и проведите ею вдоль правого края телефона, чтобы срезать оставшийся клей.
Старайтесь пока не снимать дисплей до конца, кабель дисплея все еще пропущен через рамку и может быть приклеен к внутренней стороне средней рамки.

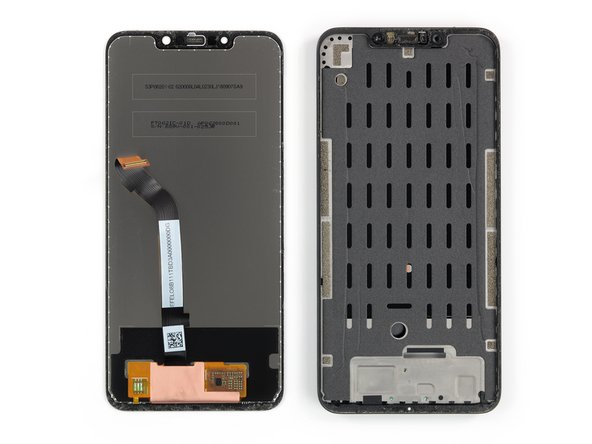

Шаг 26 Извлеките дисплей
Проденьте гибкий кабель дисплея через щель в средней рамке и снимите дисплей.
