Введение
Воспользуйтесь этим руководством, чтобы удалить разбитый или неисправный экран в телефоне Huawei Honor 10.
Прежде чем разбирать телефон, разрядите аккумулятор ниже 25 %. Аккумулятор может загореться и/или взорваться, если его случайно проткнуть, но вероятность этого гораздо ниже, если он разряжен.
Примечание: В данном руководстве описана замена только экрана, при этом оригинальная рамка и материнская плата остаются на месте. Однако некоторые сменные экраны для этого телефона поставляются предварительно установленными в новую рамку (она же шасси), что требует совсем другой процедуры. Убедитесь, что у вас есть нужная деталь, прежде чем приступать к выполнению данного руководства.
При сборке устройства вам понадобится клей для замены компонентов.
Шаг 1 Заднее стекло
Прежде чем приступить к работе, выключите телефон.
Приложите нагретый iOpener к длинному краю телефона, чтобы ослабить клей под задним стеклом. Держите iOpener не менее двух минут.
Шаг 2
Если заднее стекло телефона треснуло, присоска может не приклеиться. Попробуйте приподнять ее с помощью крепкого скотча или приклейте присоску на место и дайте ей затвердеть, чтобы можно было продолжить работу.
Прижмите присоску к задней крышке.
При помощи присоски приподнимите правый край задней крышки, открыв небольшой зазор между задней крышкой и рамкой.
Вставьте кончик медиатора в образовавшуюся щель и сдвиньте его в правый нижний угол.
Шаг 3
Приложите больше тепла, если клей трудно разрезать. В процессе снятия задняя крышка все время находится в напряжении и может сломаться, если клей недостаточно размягчен.
Вставьте второй медиатор в правый нижний угол заднего стекла.
Проведите открывающим резцом вдоль нижнего края заднего стекла, чтобы срезать клей, и оставьте его в левом нижнем углу.
Шаг 4
Вставьте третью открывающую кирку в левый нижний угол заднего стекла.
Проведите открывающим резцом вдоль левого края заднего стекла, чтобы срезать клей.
Оставьте открывающийся медиатор в верхнем левом углу заднего стекла.
Шаг 5
Вставьте четвертый медиатор в верхний левый угол заднего стекла.
Проведите им вдоль верхнего края заднего стекла и срежьте оставшийся клей.
Шаг 6
Осторожно подденьте заднее стекло Huawei Honor 10 и снимите его.
Шаг 7 Отсоедините аккумулятор
С помощью пинцета аккуратно снимите черную фольгу с крышки громкоговорителя и дочерней платы.
Удалите фольгу полностью.
Шаг 8
Выкрутите три винта Phillips #00 (длина 2,9 мм), которые крепят металлический кронштейн на верхней части батареи, межблочный и гибкий кабель дисплея.
Шаг 9
Пинцетом снимите металлический экран, закрывающий разъемы соединительного кабеля, аккумулятора и гибкого кабеля дисплея.
Шаг 10
Подденьте и отсоедините гибкий кабель аккумулятора с помощью пробки.
Шаг 11 Блок громкоговорителя
Выкрутите семь винтов Phillips, крепящих блок громкоговорителя:
Три серебристых винта длиной 2,9 мм
Четыре черных винта длиной 3,4 мм
Шаг 12
Под громкоговорителем есть немного клея. Можно снять динамик, не нагревая клей, но если вам трудно его удалить, вы можете использовать iOpener, чтобы размягчить клей.
Подведите плоский конец лопатки под правую сторону динамика.
Подденьте блок громкоговорителя до тех пор, пока не сможете хорошо его захватить.
Извлеките блок громкоговорителя.
Шаг 13 Экран
Подденьте и отсоедините гибкий кабель дисплея с помощью пробки.
Шаг 14
Подденьте и отсоедините гибкий кабель кнопки Home.
Шаг 15
Приложите нагретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее двух минут.
Возможно, вам придется нагреть и повторно приложить iOpener несколько раз во время процедуры удаления, чтобы клей был достаточно теплым для срезания.
Шаг 16
Когда экран станет теплым на ощупь, приложите присоску к верхнему краю телефона прямо под динамиком наушников.
Если экран телефона треснут, присоска может не приклеиться. Попробуйте приподнять ее с помощью крепкого скотча или приклейте присоску суперклеем и дайте ему затвердеть, чтобы вы могли продолжить работу.
Вставляйте под экран только кончик медиатора (примерно на 1/8 дюйма), чтобы не повредить расположенные под ним компоненты, такие как фронтальная камера и динамик наушников.

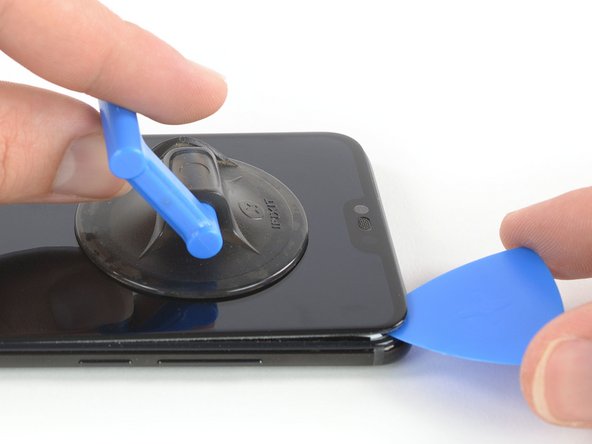

Потяните вверх присоску и вставьте кончик медиатора под дисплей, где находится динамик наушников.
Сдвиньте медиатор к правому верхнему углу телефона, чтобы срезать клей.
Шаг 17
Во время разрезания следите за тем, чтобы медиатор скользил под панелью дисплея, а не просто между дисплеем и передним стеклом.
Проведите открывающим резцом от правого верхнего угла вниз по краю телефона, чтобы срезать клей.
Оставьте медиатор в правом нижнем углу экрана, чтобы клей не застыл снова.
Шаг 18

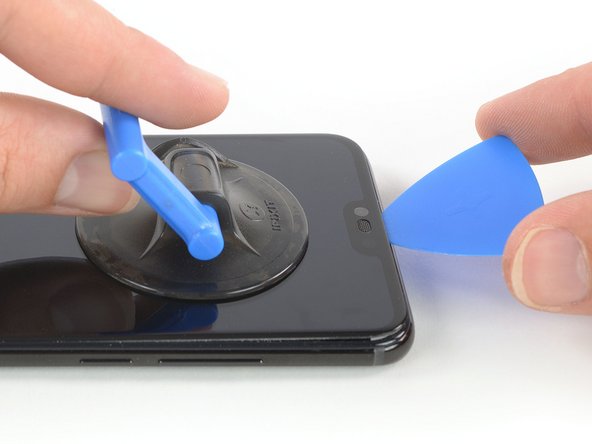

Потяните вверх за присоску и вставьте кончик второго резца под дисплей, где находится динамик наушников.
Сдвиньте кончик открывающего резца к левому верхнему углу телефона, чтобы срезать клей.
Шаг 19
Проведите медиатором от верхнего левого угла вниз по краю телефона, чтобы срезать оставшийся клей.
Постарайтесь пока не снимать дисплей до конца. Кнопка «Домой» и гибкие кабели дисплея все еще пропущены через среднюю рамку.
Шаг 20
Убедитесь, что гибкий кабель не прилип к рамке, и аккуратно проденьте его через зазор.
Снимите экран.
Удалите остатки клея со средней рамки и протрите приклеенные участки изопропиловым спиртом и безворсовой тканью.
