Введение
В этих шагах описывается, как разобрать заливной клапан Toto E-Max. Обратите внимание, что один из комментаторов сообщил, что ему не нужно снимать наливной клапан с унитаза перед смывом; поэтому вы можете рассматривать первые инструкции по снятию наливного клапана с унитаза как необязательные.
Шаг 1 Крышка бачка
Поднимите крышку бачка вверх и отсоедините ее от бачка унитаза.
Шаг 2 Перекрытие подачи воды в унитаз
Перекройте запорный вентиль под унитазом, повернув его по часовой стрелке, пока он не станет тугим.
Внешний вид этого клапана может отличаться от унитаза к унитазу, но в большинстве случаев он работает одинаково. Некоторые клапаны требуют многократного поворота, чтобы перекрыть воду, в то время как другим достаточно четверти оборота.
Шаг 3 Заливная трубка
Отсоедините резиновую трубку наливного клапана от верхней части переливной трубки.
Шаг 4 Слив воды из туалетного бака
Нажмите на рычаг смыва.
Удерживайте рычаг нажатым, пока вода не перестанет сливаться из бака.
Небольшое количество воды останется в нижней части бака.
Если рычаг смыва или тяговая цепочка отсоединились, поднимите заслонку унитаза, чтобы слить воду из бачка.
Шаг 5 Высушивание туалетного бачка губкой
С помощью губки впитайте и удалите остатки воды из бачка унитаза.
Периодически выжимайте лишнюю воду из губки.
Шаг 6 Подающая трубка
Поставьте ведро под подающую трубку, чтобы собрать капающую воду.
Поверните накидную гайку на подводящей трубке по часовой стрелке, пока она не отсоединится от резьбового хвостовика на дне бачка.
Шаг 7 Наливной клапан
С помощью разводного ключа поверните контргайку на резьбовом хвостовике против часовой стрелки, пока она не ослабнет.
Шаг 8

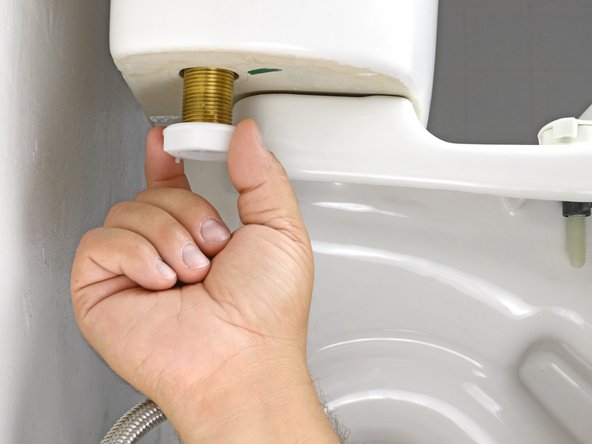

Поверните контргайку против часовой стрелки, пока она не выйдет из резьбового хвостовика.
Шаг 9
Извлеките весь заливной клапан из бака.
При установке нового клапана обязательно отрегулируйте поплавок таким образом, чтобы линия воды находилась на один дюйм ниже переливной трубки.
Шаг 10 Разборка наливного клапана Toto E-Max
Это наш друг — клапан наполнения Toto E-Max. К сожалению, он протекает. Точнее, затвор неполный, поэтому вода продолжает течь даже после того, как поплавок полностью поднят.

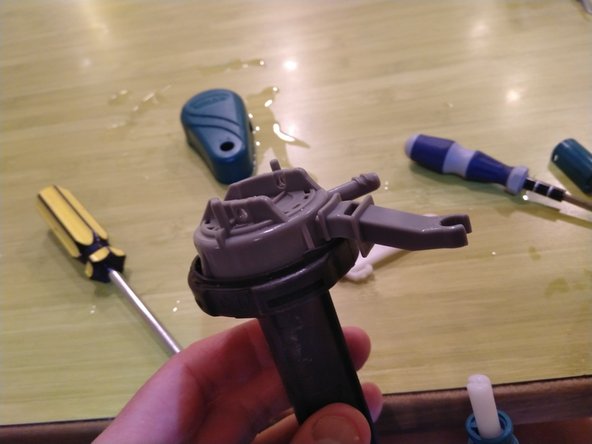

Шаг 11 Снимите верхнюю крышку
Следующим шагом будет снятие зеленой верхней крышки. Она держится на защелках, легкое сгибание должно позволить вам снять ее.
Шаг 12 Снимите рычаг клапана
Здесь находится рычаг клапана[*]. Нам нужно снять его. Он удерживается двумя штифтами. Каждый из них прикреплен к гибкому язычку. Используйте тонкое лезвие или отвертку, чтобы протолкнуть каждый язычок внутрь, осторожно приподнимая рычаг.
[*} I have no idea if this is the right name.
Шаг 13 Продолжайте снимать рычаг клапана
Здесь мы видим, что один штифт освобожден. Обратите внимание, что я прилагаю очень мягкое давление, а не отжимаю его вверх.
Шаг 14 Освободите один конец рычага клапана
Рычаг клапана освобожден! Вы — чемпион. BTW, я придумал название «клапанный рычаг». Надеюсь, вы не смеетесь надо мной.
Шаг 15 Освободите другой конец рычага клапана
Это другой конец рычага клапана. Вы должны быть в состоянии легко освободить его от зеленого воротничка.
Шаг 16 Снимите воротник
Затем аккуратно отсоедините зеленый хомут, который соединяет рычаг клапана с резьбовым валом поплавка.
Шаг 17 Отсоедините поплавковый стержень от верхней крышки
Аккуратно выньте белый стержень поплавка из губок верхней крышки. При этом поплавок в сборе упадет.
Шаг 18 Поверните клапанную крышку
Поверните клапанную крышку на восьмую часть оборота против часовой стрелки, чтобы освободить ее.
Шаг 19 Полюбуйтесь уплотнением клапана
Ура! Мы добрались до уплотнения клапана. Очистите его или замените и выполните сборку в обратном порядке.
