Введение
В руководстве описаны шаги по снятию и замене экрана в сборе для ноутбука Dell XPS 15 9575.
Проблемы с экраном обнаружить довольно легко: от мерцания или черных полос по всему экрану до трещин или физических повреждений. Ознакомьтесь со страницей «Устранение неполадок Dell XPS 15 9575» для получения более подробной информации о том, когда необходимо заменить экран.
В данном руководстве заменяется весь экран в сборе, включая верхний корпус, поэтому, если ваша запасная часть включает только ЖК-дисплей, вам, возможно, придется предпринять дополнительные шаги, чтобы прикрепить его к старому верхнему корпусу. Если вам придется выполнять эти дополнительные действия, сделайте несколько фотографий и задокументируйте процесс, чтобы будущие пользователи могли следовать за вами!
Шаг 1 Нижняя крышка
В целях безопасности убедитесь, что устройство выключено, а адаптер A/C отключен от сети.
С помощью драйвера T5 Torx открутите все восемь шестигранных винтов диаметром 3,2 мм, крепящих заднюю панель.
Подденьте заднюю крышку и основание платы медиатором, а затем слегка приподнимите инструмент, чтобы поддеть фиксаторы на задней крышке.
Шаг 2
Убедитесь, что все винты выкручены, прежде чем поднимать панель, чтобы избежать повреждений.
Снимите нижнюю крышку с устройства, когда все стороны будут свободны.
Шаг 3 Радиатор
Вставьте пластиковый медиатор для открытия отверстия между алюминиевой крышкой и материнской платой.
Аккуратно потяните вверх, снимая крышку и открывая остальную часть радиатора.
Алюминиевая крышка будет защелкиваться в небольшие зажимы со всех сторон, поэтому при повторной установке не забудьте выровнять все стороны в зажимах.
Шаг 4
С помощью отвертки Phillips #0 открутите все пять черных винтов диаметром 3,2 мм.
Шаг 5
Вставьте пластиковый медиатор для открывания между краем радиатора и алюминиевым периметром, стараясь не поцарапать расположенный под ним процессор.
Аккуратно подденьте радиатор, пока он не ослабнет настолько, что его можно будет снять. Затем возьмитесь за радиатор и снимите его.
Если он не работает в первом положении, попробуйте другое. Не нажимайте слишком сильно в одном положении, так как это может привести к повреждению компонентов под радиатором.
При повторной установке очистите и нанесите термопасту.
Шаг 6 Экран
С помощью пластикового медиатора подденьте маленький черный язычок разъема ZIF сенсорного экрана.
Черный выступ должен не выскочить, а откинуться вверх. Это позволит освободить ленточный кабель из разъема.
С помощью пинцета выньте оранжевый ленточный кабель из разъема и отделите ленту от задней платы, так как она закреплена легким клеем.
Шаг 7
Два серебристых винта удерживают алюминиевую пылезащитную крышку, защищающую разъемы дисплея.
С помощью отвертки Phillips #0 открутите два серебристых винта диаметром 3,2 мм.
С помощью пинцета снимите серую крышку.
Под крышкой вы увидите один белый и один черный провод.
С помощью пинцета аккуратно потяните вверх каждый из коаксиальных кабелей, чтобы отсоединить их от специализированных кронштейнов.
Переместите пинцет дальше вверх по проводу и потяните вперед, чтобы извлечь провода из пластиковых направляющих, которые удерживают их на месте.
Шаг 8
С помощью отвертки Phillips #0 открутите два черных винта диаметром 3,2 мм, удерживающих крышку.

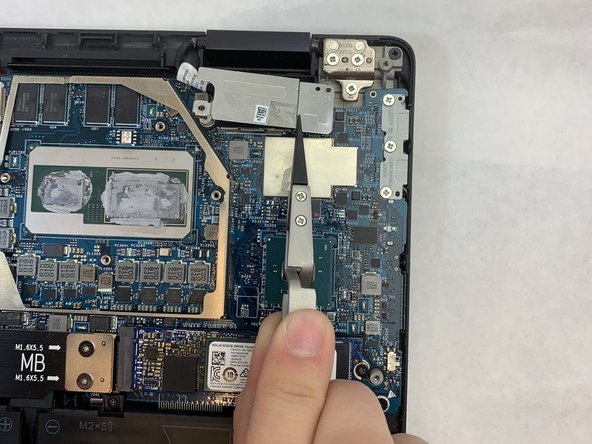

Теперь с помощью пинцета аккуратно снимите серебристую крышку с задней панели.
Под крышкой вы увидите кабель дисплея, соединенный с прямоугольным адаптером.

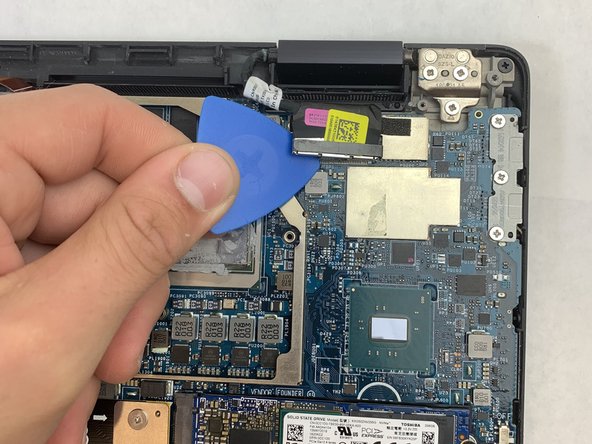

Аккуратно подденьте пластиковым медиатором отверстия между кабелем дисплея и задней панелью.
Аккуратно подденьте, отсоединяя адаптер с кабелем дисплея от кронштейна.
Шаг 9
Откройте экран так, чтобы он находился на 180 градусов относительно клавиатуры, а затем положите ноутбук лицевой стороной вниз.
С помощью отвертки Phillips #0 открутите шесть серебристых винтов диаметром 6,3 мм, крепящих шарниры.
Шаг 10
Перед этим шагом убедитесь, что все предыдущие шаги выполнены, так как этот шаг может привести к повреждению компьютера.
Возьмитесь за экран в сборе и аккуратно потяните его со стола вверх, снимая весь узел.
