Введение
Ваши колеса испытывают сопротивление при вращении? Это руководство покажет вам, как проверить и заменить провода, соединяющие колесо с материнской платой. Для работы с этим руководством потребуются отвертки Phillips #2 и Phillips #1, а также шестигранный ключ на 6 мм.
Шаг 1 Базовая пластина
Выкрутите шесть 12-миллиметровых винтов Phillips #2, удерживающих базовую пластину.
Шаг 2
Выкрутите два 11-миллиметровых винта Phillips #1, которые крепят базовую пластину к корпусу.
Шаг 3

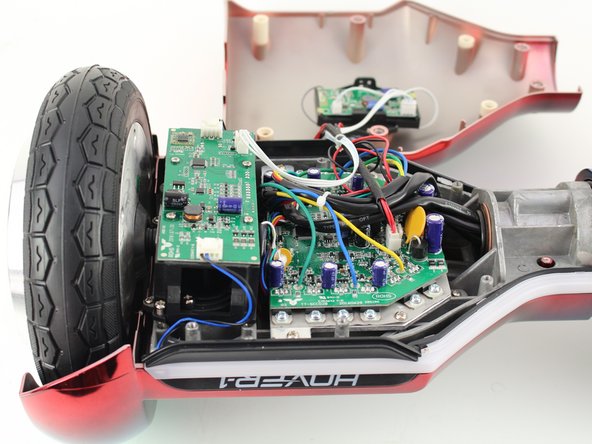

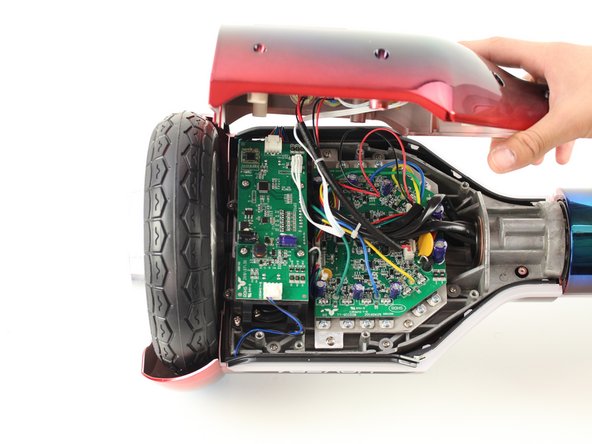

Снимите базовую пластину, приподняв ее.
Опорная плита соединена с корпусом с помощью проводов. Провода достаточно длинные, чтобы отложить базовую пластину в сторону.
Шаг 4 Левая плата датчика гироскопа

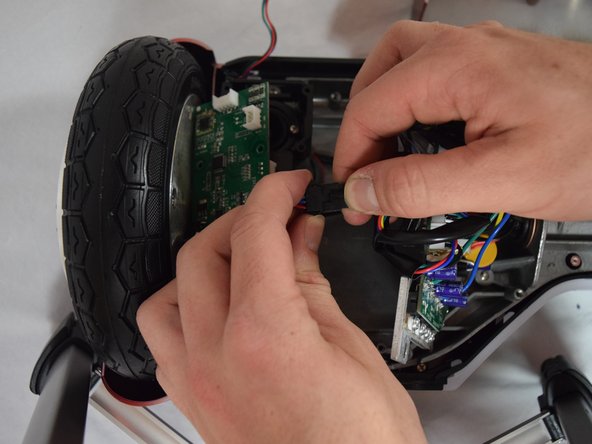

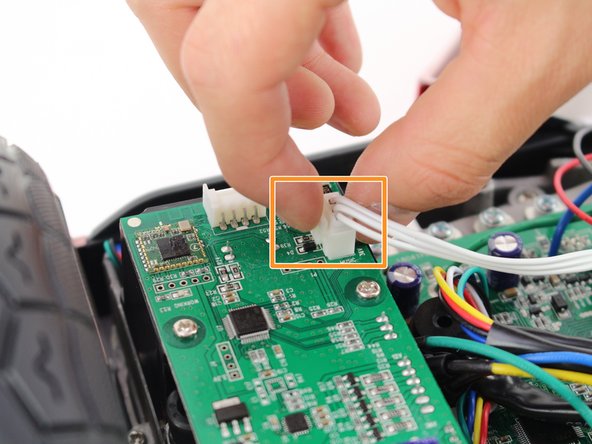

Отсоедините два разъема с обеих сторон платы, приподняв язычок и потянув за него.
Отсоедините разъем в середине платы, сжав выступ и потянув вверх.
Шаг 5

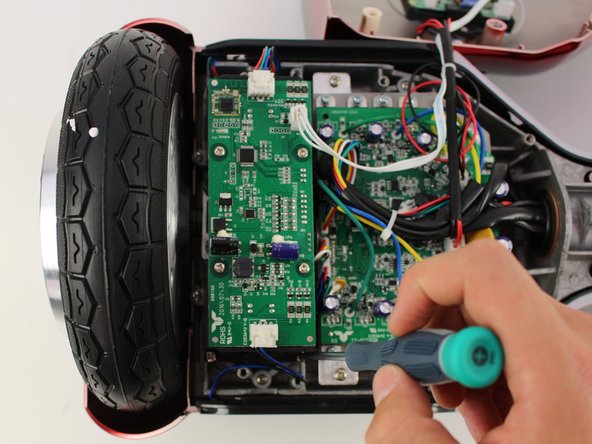

Выкрутите четыре 11-миллиметровых винта Phillips #1, которыми крепится крышка.
Шаг 6

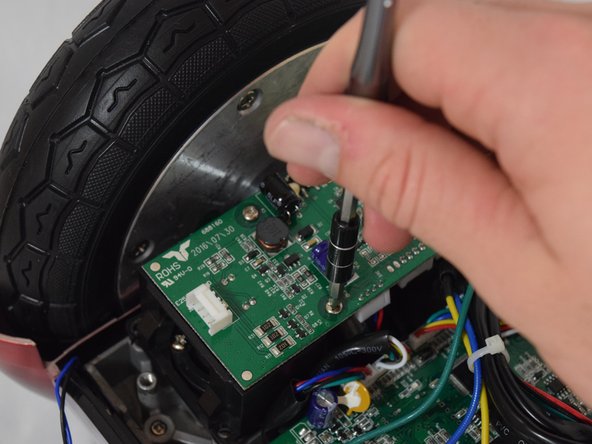

Выкрутите четыре винта Phillips #1 диаметром 11 мм, которыми плата гироскопа крепится к держателю.

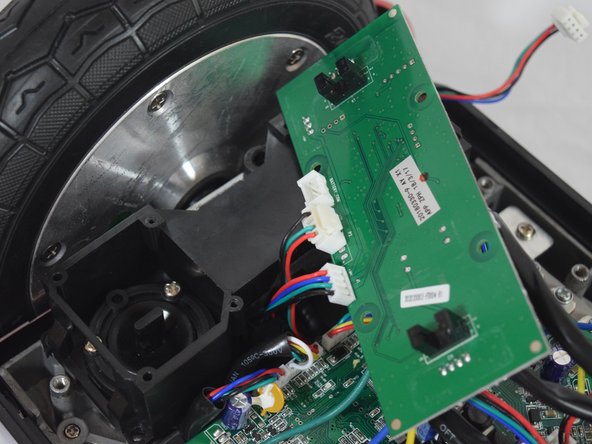

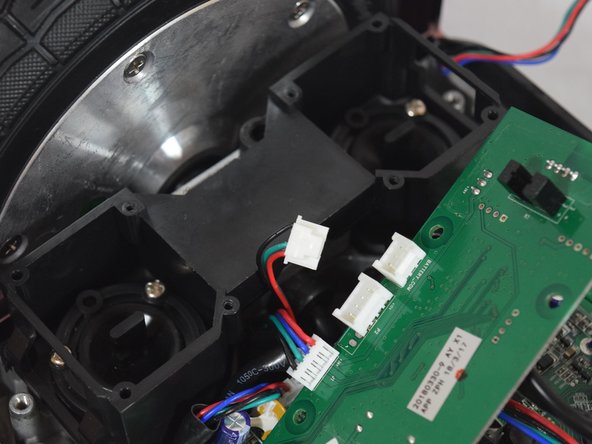

Приподнимите плату, чтобы обнаружить соединения в нижней части.
Шаг 7

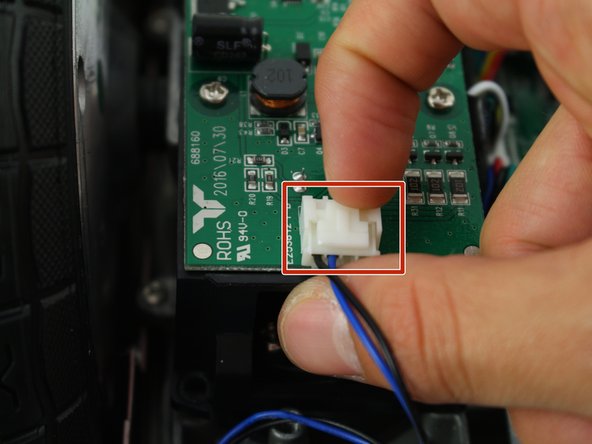

Извлеките средний разъем, сжав верхнюю часть выступа и потянув вверх.
Шаг 8

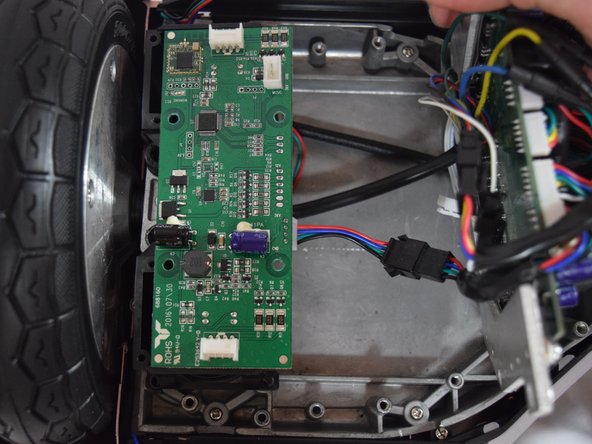

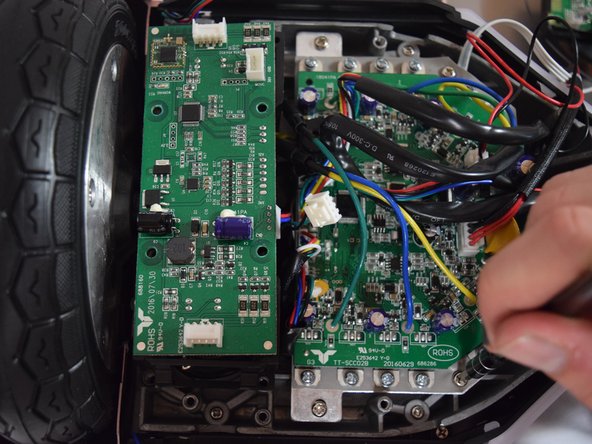

Выкрутите четыре 12-миллиметровых винта Phillips #2, которые крепят материнскую плату к основанию.
Потяните материнскую плату от гироскопа, взявшись за нее двумя руками и потянув вправо.
Шаг 9

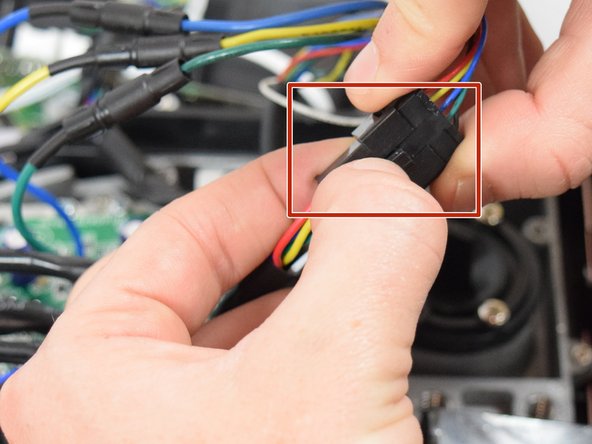

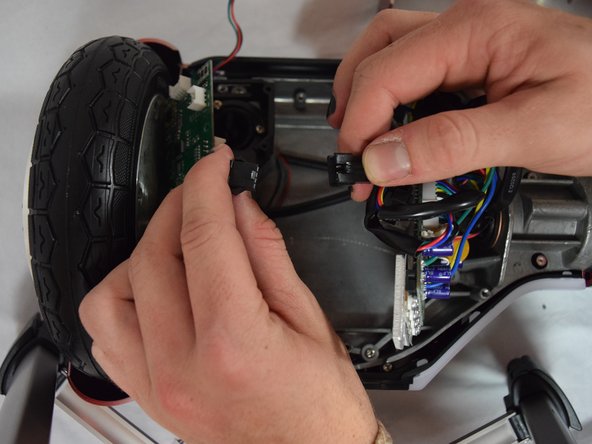

Отсоедините черный разъем, сжав его с обеих сторон и потянув в стороны.
Шаг 10 Провода колеса

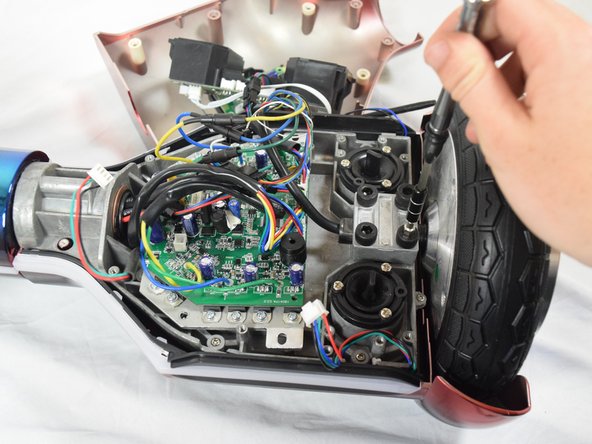

Выкрутите четыре винта 30 мм с шестигранной головкой № 6.
Шаг 11

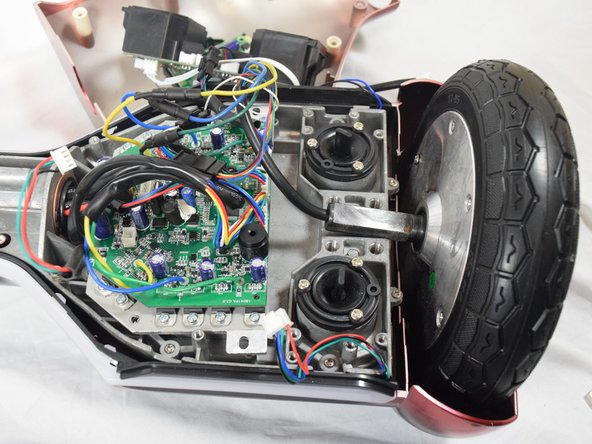

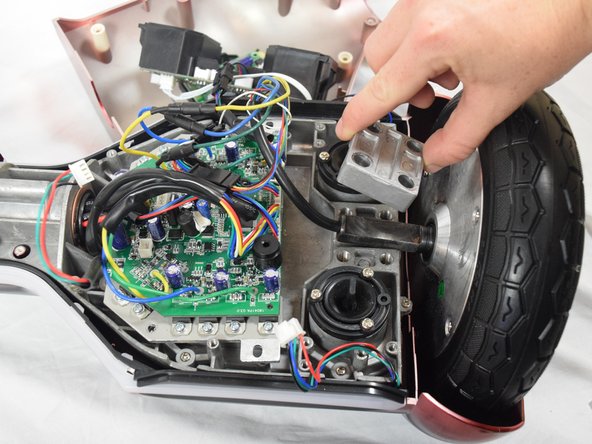

Снимите металлический квадрат, приподняв его и отложив в сторону.
Шаг 12
Убедитесь, что все зажимы закреплены должным образом.
Шаг 13

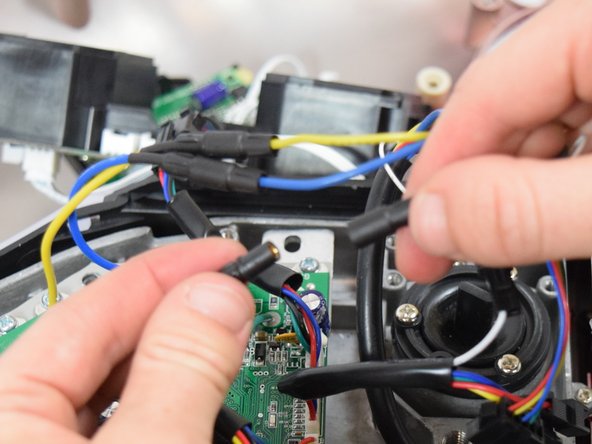

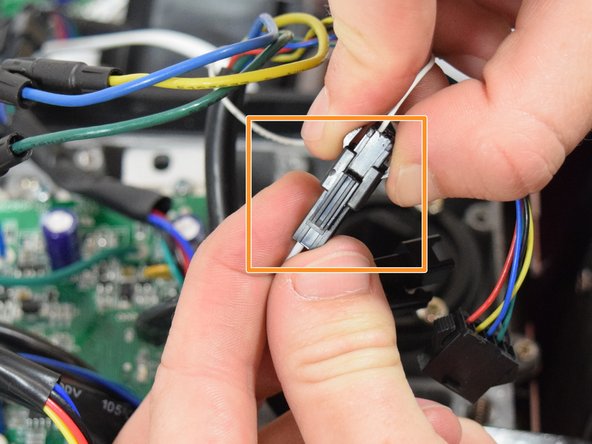

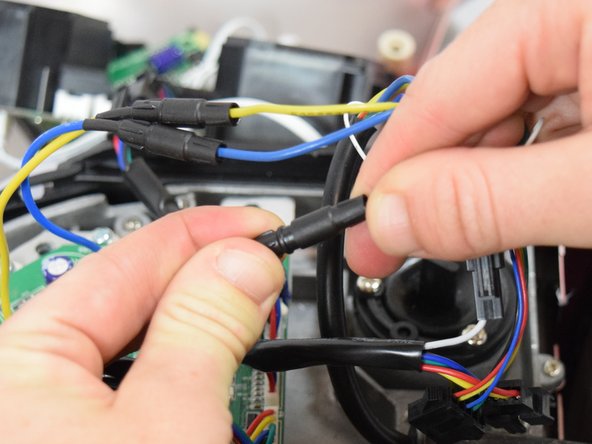

Снимите клипсу, сжав защелку, удерживающую клипсы вместе, и одновременно потянув в сторону.
Проверьте движение колеса после отсоединения зажима. Если колесо по-прежнему застряло, снова подсоедините зажим и отсоедините следующий.
Снимите клипсу, сжав выступ и одновременно потянув ее в сторону.
Проверьте движение колеса после отсоединения зажима. Если колесо по-прежнему застряло, снова подсоедините зажим и отсоедините следующий.
Шаг 14
Отсоедините оставшиеся три зажима, потянув их в стороны.
После отсоединения каждого зажима проверьте, улучшилось ли движение колеса. Если колесо по-прежнему застряло, снова подсоедините зажим и отсоедините следующий.
