Введение
Замена ECM для Jeep Cherokee XJ 1994 года выпуска. ECM — это то, что может остановить работу двигателя и может перегореть при выполнении электрических работ. В старых автомобилях перетертые провода могут оголиться и вызвать короткое замыкание, что приведет к необходимости замены ECM. Чтобы получить замену ECM, вам нужно обратиться в местные магазины автозапчастей и указать марку/модель, привод на 2 или 4 колеса, ручную или автоматическую коробку передач, чтобы они могли помочь найти замену, которая починит ваш автомобиль. Это пошаговый процесс, который показывает, как снять старый ECM и установить новый ECM.
Шаг 1 ECM
Потяните защелку капота на себя, чтобы освободить капот.
Шаг 2
Ослабьте давление на капот, надавив вверх.
Другой рукой сдвиньте крючок вправо, чтобы он вышел из защелки на раме.
Удерживайте капот открытым с помощью распорки.
Шаг 3
Отсоедините разъемы от клемм аккумулятора, начиная с отрицательного, обведенного синим, затем положительного, обведенного красным.
Шаг 4
Снимите воздушный фильтр, показанный на первом рисунке, чтобы получить доступ к ECM.
Воздушный фильтр можно отсоединить от корпуса дроссельной заслонки. На втором рисунке показано, где нужно ослабить прокладку, соединенную с корпусом дроссельной заслонки.
На третьем рисунке показан торцевой ключ на 8 мм, используемый для ослабления прокладки, соединенной с корпусом дроссельной заслонки. Снимите патрубок воздушного фильтра и положите его в безопасное место.
Шаг 5
Ослабьте болт, крепящий прокладку к воздухозаборнику
Шаг 6
Необходимо открутить три болта, которые были смазаны WD-40. (Отмечены красными кружками)
Лучший угол для доступа к болтам — со стороны водителя/переднего колеса. (Торцевая головка 8 мм)
Шаг 7
Выверните все три болта с помощью торцевой головки на 8 мм и положите болты в безопасное место.
Шаг 8
Выверните болт из жгута проводов с помощью торцевой головки на 8 мм, чтобы ECM был свободен для замены.
Шаг 9
Не пытайтесь снять зажимы со жгута проводов. Это приведет к обнажению проводов и может их повредить.

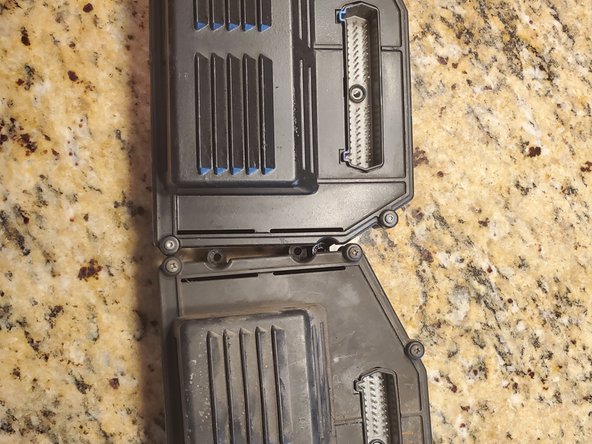

Шаг 10
Замените ECM.
Шаг 11
Подключите жгут проводов к ECM и затяните болт с помощью торцевой головки на 8 мм.
Шаг 12
Прикрутите все болты к раме автомобиля.
Затяните болты до упора. Не затягивайте слишком сильно. Болты сорвут раму, а рама не подлежит замене.
Шаг 13
Установите прокладку воздушного фильтра обратно на корпус дроссельной заслонки и затяните болт до упора (торцевая головка 8 мм).
Шаг 14
Установите кабели обратно на клеммы.
Убедитесь, что сначала установлена положительная клемма (красный круг), а затем отрицательная (синий круг).
Шаг 15
Подождите 10 минут после повторного подключения аккумулятора к кабелям. Через 10 минут поверните ключ в замке зажигания.
