Введение
Используйте это руководство, чтобы помочь заменить двигатель шлифовальной машины Ryobi RS290G. В шлифмашине Ryobi RS290G используется двигатель мощностью 2,6 АМП и скоростью 12 500 OPM (оборотов в минуту).
Если вы заказали правильную деталь, на ней уже должны быть установлены/обжаты разъединительные клеммы.
В процессе использования двигатель может получить некоторые повреждения, быть неисправным и в конечном итоге стать непригодным для использования. С помощью этого руководства вы узнаете, как спасти шлифовальную машину Ryobi RS290G и полностью заменить старый двигатель.
Это довольно простая замена и не требует особых навыков. Получайте удовольствие и наслаждайтесь своей шлифовальной машиной Ryobi RS290G.
Шаг 1 Верхняя крышка
Выкрутите два 20-мм и один 16-мм винты Phillips #2 из корпуса и выхлопного отверстия.
Шаг 2
Выкрутите три 16-мм винта Phillips #2 из верхней крышки/верхней рукоятки.
Шаг 3
Снимите верхнюю крышку.
Шаг 4 Курок переключателя
Снимите курок переключателя.
Шаг 5 Мотор
Выкрутите два 16-миллиметровых винта Phillips #2 из внутреннего блока корпуса.
Шаг 6
Выкрутите два винта 14 мм Phillips #2 из зажима шнура.
Шаг 7
Выдвиньте выключатель питания из корпуса в сборе.
Шаг 8
Осторожно раздвиньте корпус в сборе, стараясь не повредить и не потянуть за провода.
Шаг 9

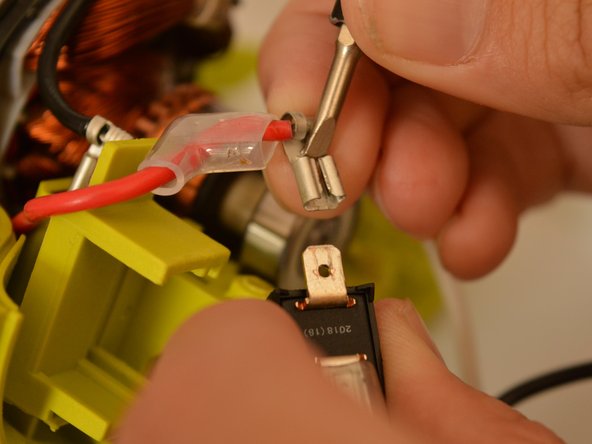

Отсоедините клемму разъединителя выключателя (красный провод) от выключателя питания с помощью плоского конца пассатижей.
Шаг 10

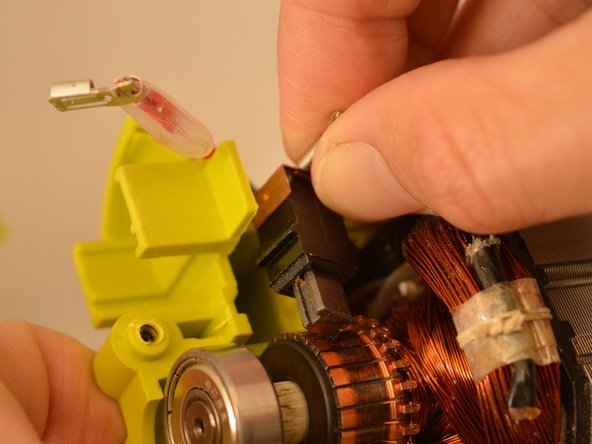

Выдвиньте щеточный узел с черным проводом из внутреннего блока корпуса.
Шаг 11
Отсоедините клемму разъема щеточного узла (черный провод) от щеточного узла.
Вам может понадобиться безопасный для электростатического разряда инструмент с плоскими краями, например, пробойник, чтобы помочь сдвинуть клемму разъединителя. Будьте осторожны, чтобы не повредить детали или себя.
Шаг 12
Извлеките якорь в сборе с двигателем из внутреннего корпуса.
Шаг 13
Замените двигатель (также известный как узел возбуждения).
