Введение
Двигатели постоянного тока, которые питают пропеллеры, относительно легко сломать. К счастью, их также относительно легко заменить. Купив дешевый двигатель U842 (либо U842-03 ил и-04 для двигателей, вращающихся против и по часовой стрелке соответственно) и следуя этим простым инструкциям, ваш дрон снова будет летать в кратчайшие сроки.
Шаг 1 Нижняя подсветка
Чтобы открыть корпус мотора, сначала снимите нижний фонарь, открутив его,
Один 6-миллиметровый крестообразный винт.
Шаг 2 Бампер пропеллера
Открутите один винт бампера пропеллера на внешней стороне корпуса мотора.
Шаг 3

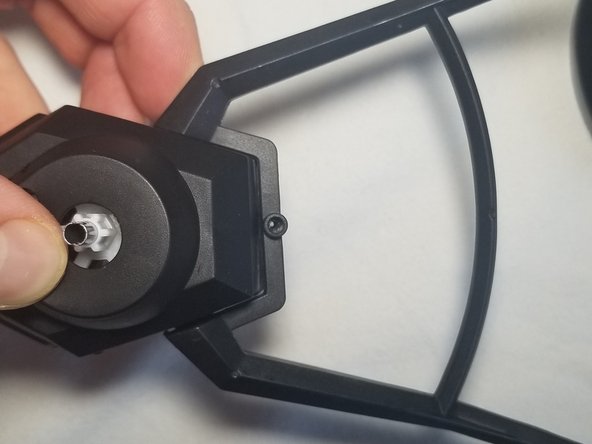

Нажмите вверх на каждый из двух выступов, которые соединяют бампер с нижним корпусом.
Сдвиньте бампер вверх с дрона.
Пропеллер не показан на этих фотографиях, потому что шаги по снятию бампера и пропеллера взаимозаменяемы. Выбирайте ту последовательность, которая кажется вам наиболее удобной!
Шаг 4
Чтобы снять пропеллер, сначала открутите установочный винт пропеллера.
Затем сдвиньте пропеллер вверх с вала редуктора двигателя.
Шаг 5 Винты корпуса двигателя
Открутите три винта по периметру корпуса двигателя.
Три 6-миллиметровых крестообразных винта.
Шаг 6 Корпус двигателя

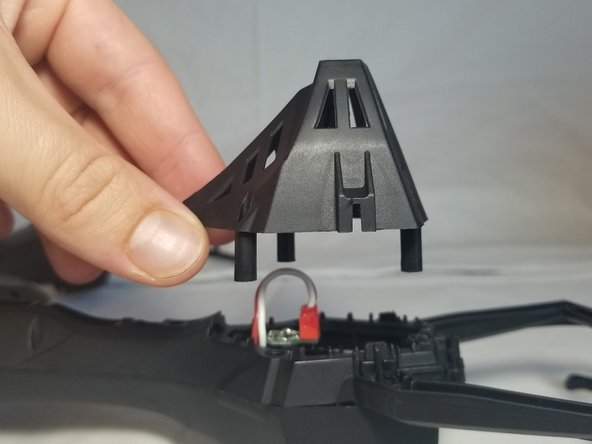

Снимите корпус двигателя, потянув вверх за края призматического корпуса.

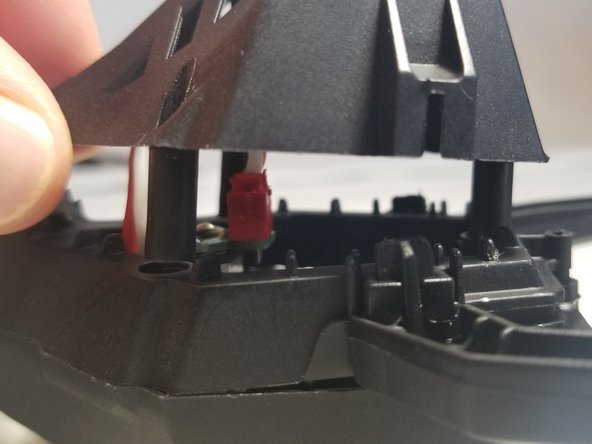

Для снятия корпуса может потребоваться большое усилие. Будьте осторожны, чтобы не сломать ответные штифты (показаны вблизи на третьем рисунке).
Шаг 7 Винты крепления двигателя
Открутите три винта крепления двигателя.
Три 6-миллиметровых крестообразных винта.
Шаг 8 Отсоедините кабель двигателя
Штекер кабеля двигателя, похоже, покрыт восковым уплотнительным материалом.

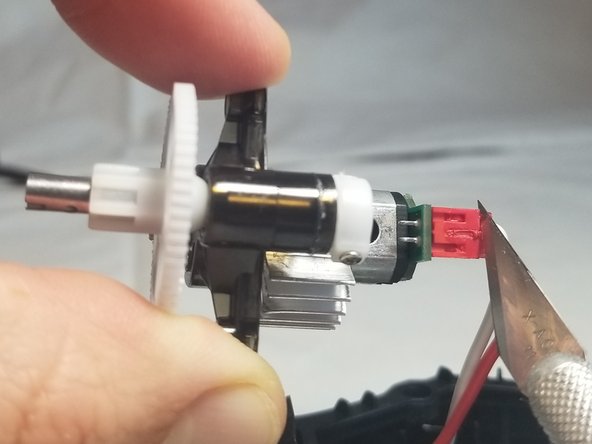

С помощью тонкого лезвия или ножа X-ACTO проведите по нижней части воска, чтобы освободить штекер.
Шаг 9
Отсоедините кабель двигателя, потянув его наружу и осторожно пошевелив штекер.
Будьте осторожны, чтобы не сорвать установленный на плате разъем, как показано на третьей фотографии. Если разъем начнет отсоединяться, просто прижмите его обратно, и он защелкнется на месте.
Шаг 10
Открутите два винта крепления кронштейна на передней панели двигателя.
