Введение
Это простое в исполнении руководство поможет вам заменить неисправный модуль боковой щетки на вашем пылесосе roomba. Для этого руководства требуется собственная отвертка, которой нет в большинстве домов. Вам необходимо приобрести ее, прежде чем приступать к работе.
Шаг 1 Аккумулятор
Начните с того, что переверните Roomba на спину на ровной поверхности.
При сборке убедитесь, что боковая щетка не закрыла щетинки в крышке батарейного отсека, о чем свидетельствует удобное предупреждение на второй фотографии.
Шаг 2
Выкрутите оба 11-миллиметровых винта Phillips #2 из крышки батарейного отсека и снимите крышку с Roomba.
Эти невыпадающие винты не предназначены для извлечения из крышки.
Шаг 3

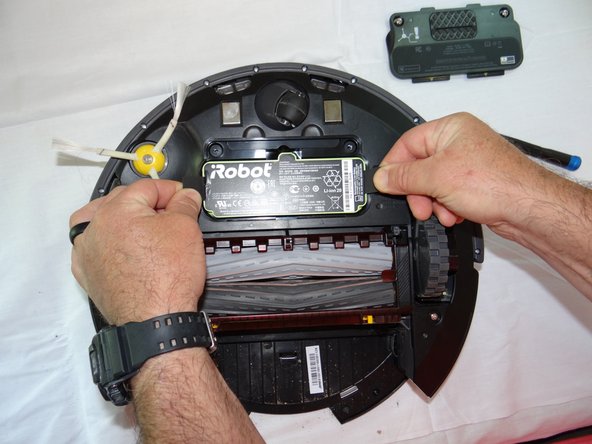

Возьмитесь за выступы с обеих сторон батареи.
Извлеките батарею, потянув вверх за выступы.

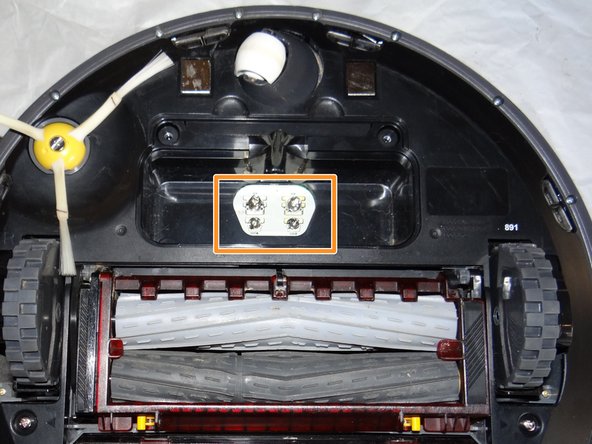

Пока вы здесь, проверьте контакты батареи на наличие коррозии или мусора.
Шаг 4 Боковая щетка
Выкрутите 7,5-миллиметровый винт с плоской головкой № 4 из центра боковой щетки.
Шаг 5
Аккуратно снимите боковую щетку со ступицы двигателя.
Шаг 6 Двигатель боковой щетки
Снимите пылесборник с Roomba.
Шаг 7

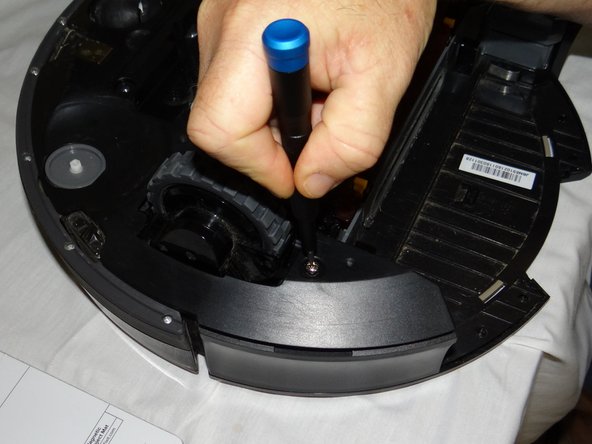

Выкрутите 2 винта phillips #2 из нижней крышки.
Снимите нижнюю крышку.
Шаг 8

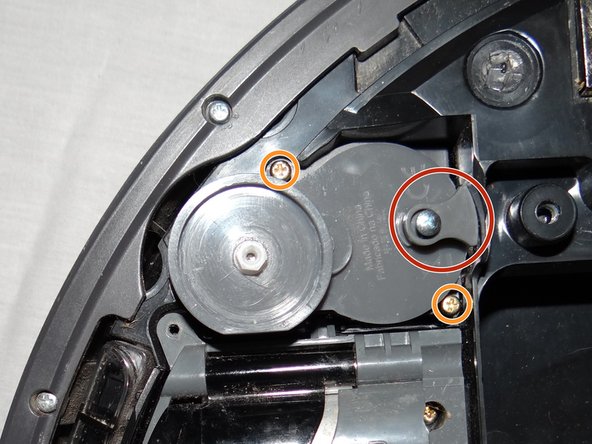

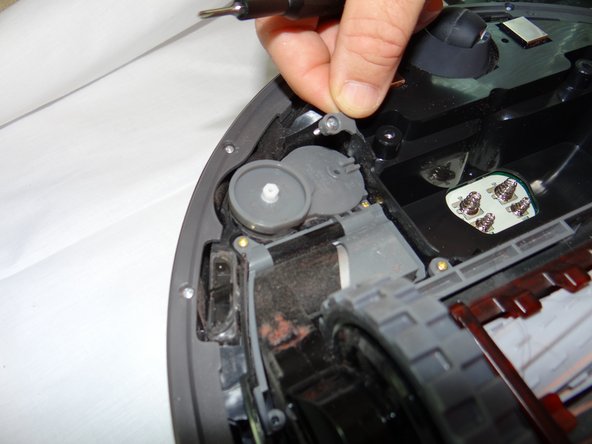

Открутите и снимите один 13-миллиметровый винт с трехгранной головкой Y1 и фиксирующий выступ.
Открутите два 16-миллиметровых винта Phillips #00.
Шаг 9

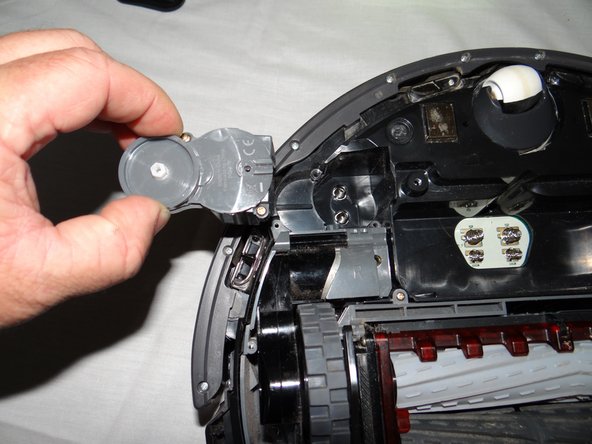

Возьмитесь за модуль двигателя и снимите его с устройства roomba.
