Введение
В этом руководстве описаны шаги по замене кнопки «Домой» в LeapFrog LeapPad Ultra XDi (номер модели 33300).
Домашняя кнопка позволяет возвращаться на главный экран из приложений и других страниц устройства. Если эта деталь не работает должным образом, вы не сможете вернуться на главный экран с помощью этой кнопки или можете столкнуться с задержками. Перед заменой всей кнопки «Домой» вам следует сначала попробовать воспользоваться руководством по устранению неполадок кнопки «Домой». Для выполнения этого руководства также потребуется новая кнопка Home.
Перед началом работы убедитесь, что устройство полностью выключено и отсоединено от любого источника питания.
Шаг 1 Батарея
Ориентируйте планшет так, чтобы он лежал экраном вниз, а наклейка со штрих-кодом была обращена вверх.
Снимите наклейку со штрих-кодом, чтобы открыть два винта.
Шаг 2
Выкрутите два винта Phillips #0 диаметром 5,0 мм.
Шаг 3
С помощью инструмента для открывания iFixit подденьте фиолетовый и белый защитный кожух от детей, чтобы открыть двенадцать винтов.
Шаг 4
Выкрутите все двенадцать 7-миллиметровых винтов Phillips #1, расположенных по краям устройства.
Шаг 5
Снимите фиолетовый корпус, обнажив материнскую плату и аккумулятор.
Шаг 6
С помощью Spudger удалите приклеенную батарею.
Пальцами возьмитесь за провода батареи и аккуратно отсоедините их от материнской платы.
Замените батарею на новую.
Шаг 7 Кнопка Home
Найдите три ленточных кабеля в верхней части материнской платы.

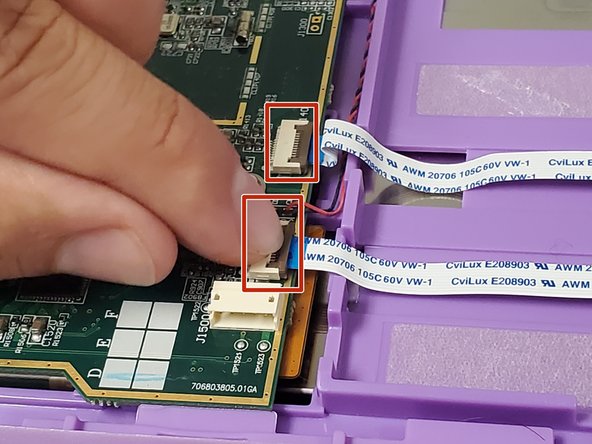

Откиньте вверх фиксатор на разъеме ленточного кабеля, чтобы освободить кабель.

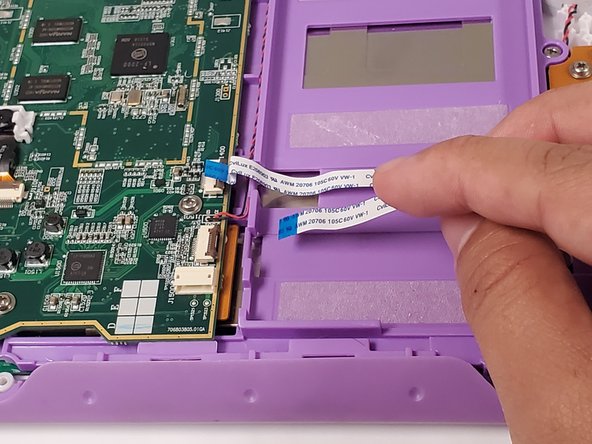

Отсоедините кабели от разъемов.
Шаг 8

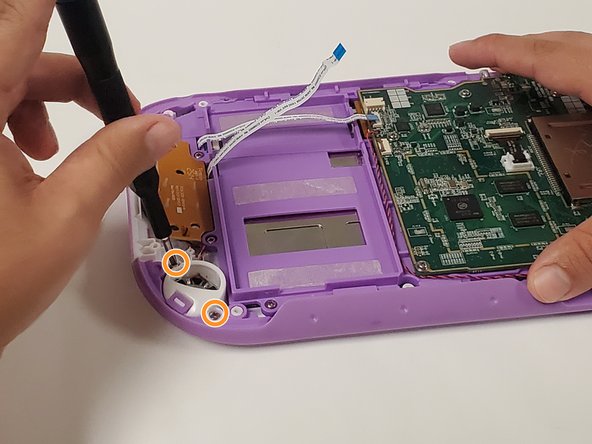

Открутите четыре 5-миллиметровых винта Phillips #1.
Открутите два 5-миллиметровых винта Phillips #1.

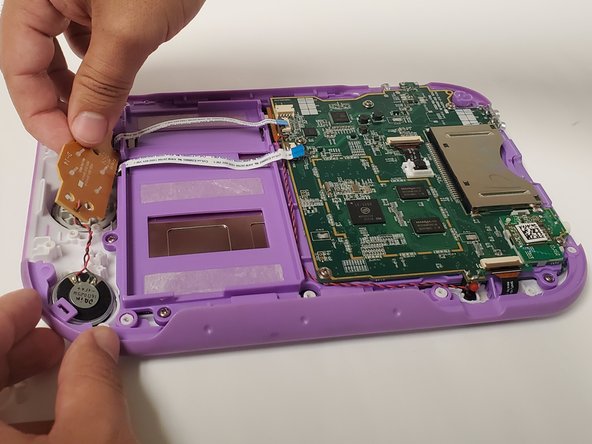

Поднимите плату домашней кнопки вверх. Замените плату домашней кнопки.
Необходимо заменить всю плату домашней кнопки.
Не выбрасывайте резиновую прокладку на плате домашней кнопки.
