Введение
Используйте это руководство для замены дисплея в сборе, включая рамку, на вашем Galaxy Note8.
Прежде чем разбирать телефон, разрядите аккумулятор ниже 25 %. Аккумулятор может загореться и/или взорваться, если его случайно проткнуть, но вероятность этого гораздо ниже, если он разряжен.
Это руководство предполагает снятие задней стеклянной крышки; чтобы прикрепить заднюю крышку к телефону, вам понадобится клей для замены.
Открывая Samsung Galaxy Note8, вы повредите водонепроницаемые уплотнители устройства. Если вы не замените клей, телефон будет работать нормально, но потеряет водонепроницаемость.
Шаг 1 Задняя крышка
Выключите телефон.
Приготовьте iOpener для размягчения клея на задней крышке Note8.
Приложите iOpener к задней крышке Note8 вдоль стороны с кнопкой питания.
Шаг 2
С помощью ручки-присоски приподнимите заднюю крышку и создайте отверстие, чтобы поддеть ее.
Поскольку задняя крышка также слегка изогнута по краям, вставляйте открывающую кирку под небольшим углом снизу.
Начните с середины боковой стороны и срежьте клей, одновременно потянув вверх ручку присоски.
Будьте осторожны и не нажимайте на открывающийся медиатор слишком сильно, чтобы не сломать заднюю крышку. Лучше потяните за ручку присоски и используйте медиатор для срезания клея.
Переместите медиатор в нижний угол и оставьте его там, чтобы клей не прилип к корпусу.
Используйте другую кирку и переместите ее в верхний угол.
Если перемещать медиатор становится все труднее, возможно, вам нужно нагреть iOpener и снова приложить его к задней крышке.
Шаг 3
Снова возьмите другую открывающую кирку и аккуратно проведите ею по углу и вдоль верхнего края.
При необходимости снова нагрейте iOpener.
Оставьте медиатор в правом верхнем углу, чтобы не допустить повторного заклеивания.
Шаг 4
Поверните устройство и начните отделять клей снизу еще одним открывающим резцом.
Оставьте медиатор в правом нижнем углу, чтобы не допустить повторного схватывания клея.
Шаг 5
Когда клей будет отделен со всех трех сторон должным образом, вы сможете медленно поднять заднюю крышку.
Не открывайте ее с силой. Используйте iOpener, чтобы снова размягчить клей, если задняя крышка не снимается или начинает гнуться.
При открытии задней крышки обратите внимание на разъем датчика отпечатков пальцев. Возможно, вам придется отсоединить его, как описано в следующем шаге.
Шаг 6
С помощью пинцета отсоедините датчик отпечатков пальцев.
Возможно, разъем уже отсоединился при открытии задней крышки.
Шаг 7
Снимите заднюю крышку.
Чтобы подготовиться к сборке, удалите остатки клея с телефона и протрите склеенные участки изопропиловым спиртом и безворсовой тканью.
Шаг 8 Сборка антенны NFC и зарядной катушки
Выкрутите десять винтов Phillips #00.
Шаг 9
Подцепите верхний край антенны NFC и зарядной катушки в сборе и корпус с помощью подковырки.
Выньте верхнюю часть сборки из корпуса.
Шаг 10
Осторожно потяните вверх весь узел зарядной катушки и антенны NFC.
Левая нижняя часть узла слегка приклеена к раме.
Шаг 11 Отсоединение аккумулятора
С помощью плоского конца лопатки отсоедините разъем аккумулятора.
Шаг 12 Батарея
Приготовьте iOpener и приложите его к дисплею не менее чем на две минуты, чтобы ослабить клей под батареей. При необходимости разогрейте и снова приложите iOpener.
В качестве альтернативы или когда батарея взорвана, вы можете нанести немного изопропилового спирта под каждый угол батареи и дать ему проникнуть внутрь в течение нескольких минут, чтобы ослабить клей.
Шаг 13
С помощью плоского конца лопатки подденьте аккумулятор с правого верхнего угла.
Вы будете отталкиваться от корпуса прямо над материнской платой. Поддевайте аккуратно, чтобы не повредить близко расположенные компоненты.
Возможно, вам придется нагреть и повторно применить iOpener, чтобы размягчить клей. Клей крепкий, и может потребоваться несколько попыток, чтобы поддеть батарею.
Подденьте батарею с помощью лопатки, пока не сможете вставить открывающую кирку, чтобы предотвратить повторное схватывание клея.
Постарайтесь изо всех сил не деформировать батарею во время этого процесса. Литий-ионные аккумуляторы в мягкой оболочке могут вытечь опасные химические вещества, загореться или даже взорваться, если их повредить. Не применяйте чрезмерную силу и не поддевайте батарею металлическими инструментами.
Шаг 14
Плоским концом лопатки подденьте левый верхний угол батареи, где находится гибкий кабель.
Проведите шпателем по боковой поверхности батареи, чтобы удалить остатки клея.
При поддевании придерживайтесь областей, отмеченных оранжевым цветом. Избегайте красной области посередине, которая является задней частью дисплея.
Шаг 15
Выньте аккумулятор из корпуса.
Не используйте батарею повторно после ее извлечения, так как это представляет потенциальную угрозу безопасности. Замените его новым аккумулятором.
Удалите остатки клея с телефона и протрите склеенные участки изопропиловым спиртом и безворсовой тканью.
Следуйте этому руководству, чтобы установить клей для аккумулятора.
Следуйте этому руководству для установки клея, изготовленного по индивидуальному заказу.
Шаг 16 Подготовка материнской платы
Вставьте инструмент для открытия SIM-карты в небольшое отверстие на левой стороне верхнего края телефона.
Нажмите, чтобы извлечь лоток.
Извлеките лоток SIM-карты из телефона.
Шаг 17
Выкрутите шесть винтов Phillips #00 на блоке громкоговорителя в нижней части телефона.
Шаг 18
Подденьте узел громкоговорителя плоским концом лопатки.
Поддевать нужно будет над основной платой и антенным кабелем. Поддевайте осторожно, чтобы не повредить близко расположенные компоненты.
Извлеките громкоговоритель в сборе.
Шаг 19
Отсоедините два коаксиальных кабеля, идущих от дочерней платы к материнской плате.
Если вы хотите заменить дисплей в сборе с рамкой, то снимать коаксиальные кабели не обязательно. Однако мы советуем сделать это, чтобы избежать их повреждения или натяжения.
С помощью пинцета аккуратно отсоедините оба конца белого коаксиального кабеля и извлеките его.
Шаг 20
С помощью пинцета аккуратно отсоедините оба конца синего коаксиального кабеля и извлеките его.
Шаг 21
С помощью плоского конца лопатки отсоедините кабели дисплея и сенсорного экрана.
Шаг 22
Отсоедините гибкий кабель кнопки питания с помощью плоского конца лопатки.
Отсоедините кабель вспышки и датчика приближения.
Шаг 23

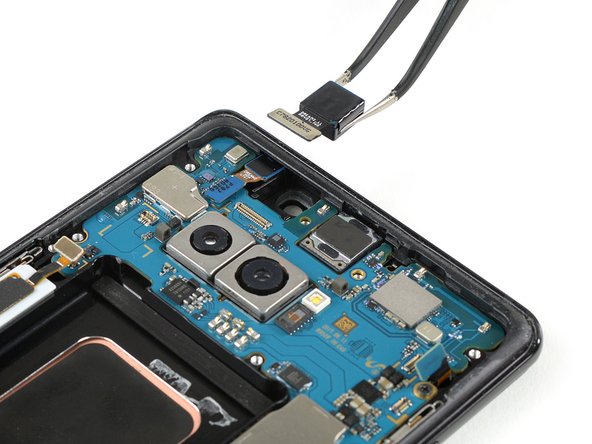

С помощью плоского конца шила отсоедините гибкий разъем передней камеры.
Осторожно извлеките переднюю камеру с помощью пинцета.
Шаг 24
С помощью плоского конца пробки отсоедините гибкий разъем сканера радужной оболочки глаза.
Осторожно извлеките сканер радужной оболочки глаза с помощью пинцета.
Шаг 25
Выкрутите пять винтов Phillips #00, которые крепят материнскую плату, дочернюю плату, разъем для наушников и порт для зарядки.
Шаг 26
С помощью плоского конца пассатижей отсоедините гибкий разъем для наушников.
Осторожно извлеките разъем для наушников с помощью пинцета.
Шаг 27
Приготовьте iOpener и приложите его к нижней части телефона, чтобы ослабить клей под гибким кабелем микрофона.
С помощью пинцета аккуратно подденьте микрофон и отсоедините его от средней рамки.
Не снимайте микрофон. Он по-прежнему прикреплен к дочерней плате.
Шаг 28
Можно снять материнскую плату, не снимая дочернюю. Однако гибкий разъем дочерней платы находится на обратной стороне материнской платы, и отсоединять его, держа материнскую плату в руках, довольно сложно.
Если вы планируете снимать материнскую плату без дочерней, будьте особенно осторожны, чтобы не повредить окружающие компоненты при отсоединении гибкого кабеля.
С помощью заостренного конца лопатки подденьте материнскую плату, пока не сможете взять ее в руки.
Материнская плата неплотно прилегает к средней рамке, поэтому есть разные позиции, куда можно поместить палец и поддеть ее. Старайтесь не повредить окружающие компоненты.
Шаг 29
Осторожно поднимите материнскую плату.
Чтобы извлечь дочернюю плату из ее углубления, медленно потяните оба компонента к верхнему концу телефона, одновременно поднимая их вверх.
Шаг 30 Сборка дисплея с рамкой
Приготовьте iOpener и проведите им по телефону, чтобы ослабить клей под вибромотором внизу и динамиком наушника вверху.
Шаг 31
Осторожно извлеките вибромотор с помощью пинцета. Следите за его кабелем, чтобы случайно не порвать его.
Пинцетом снимите динамик наушников.
Проверьте, не поставляется ли сменный дисплей в сборе с уже прикрепленным к нему динамиком наушников. Если да, то снимать его не нужно, но, возможно, вы захотите сохранить его в качестве запасной детали.
Шаг 32
При помощи пинцета подденьте кабель вспышки и датчика приближения и аккуратно отсоедините ленту, прикрепляющую его к средней рамке.
Снимите вспышку и датчик приближения в сборе.
Шаг 33
Чтобы собрать телефон, перенесите все снятые компоненты на новый дисплей в сборе с рамкой. Повторно нанесите клей там, где это необходимо.
