Введение
Дисплей показывает, что происходит на вашем устройстве. Без работающего дисплея устройство малопригодно для использования. В этом руководстве вы узнаете, как заменить дисплей на планшете Acer Iconia Tab A501.
Шаг 1 Задняя крышка
Прежде чем открыть устройство, выключите его.
С помощью пластикового инструмента для открывания аккуратно отделите заднюю крышку, начиная от кнопок регулировки громкости.
Продолжайте отделять заднюю крышку вдоль короткой стороны, ближайшей к камере, и вокруг устройства.
Шаг 2
Когда задняя крышка будет отделена достаточно, чуть больше чем наполовину вокруг устройства, ее будет легко снять.
Шаг 3 Дисплей
Удалите всю пленку с устройства.
Шаг 4
На следующем этапе будьте осторожны, чтобы не сдавить слишком сильно и не поцарапать материнскую плату.

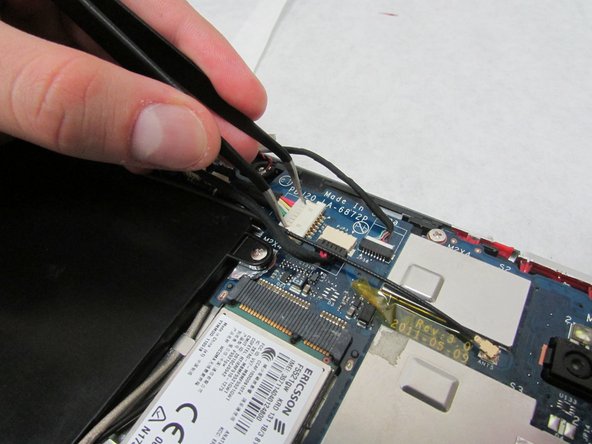

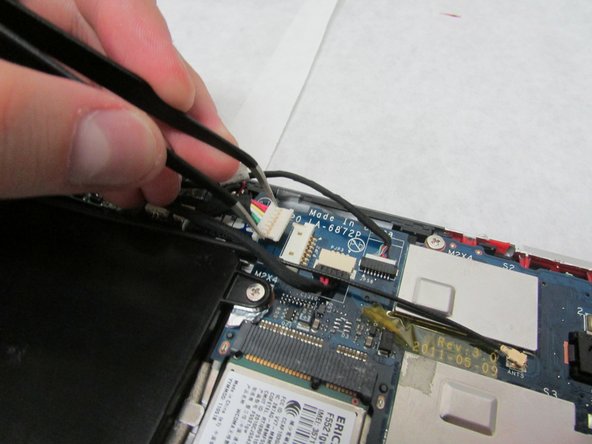

С помощью пинцета отсоедините кабель материнской платы и аккумулятора от белого разъема в центре стороны, противоположной док-порту.
Шаг 5

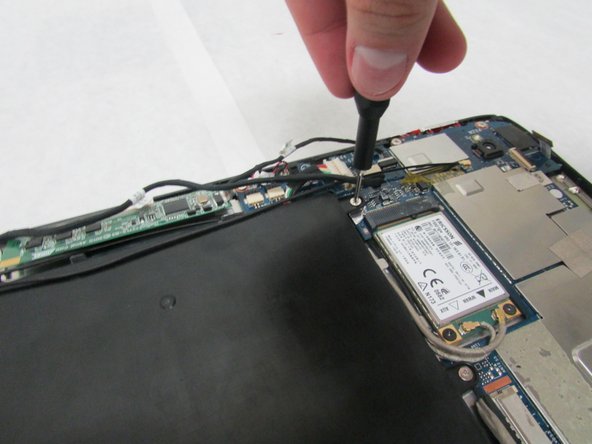

С помощью отвертки Phillips #1 открутите четыре винта с головкой Philips диаметром 4,0 мм, соединяющие аккумулятор с материнской платой.

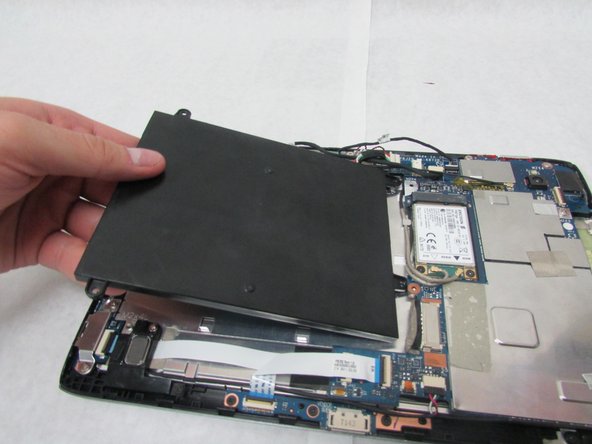

Выньте батарею.
Шаг 6

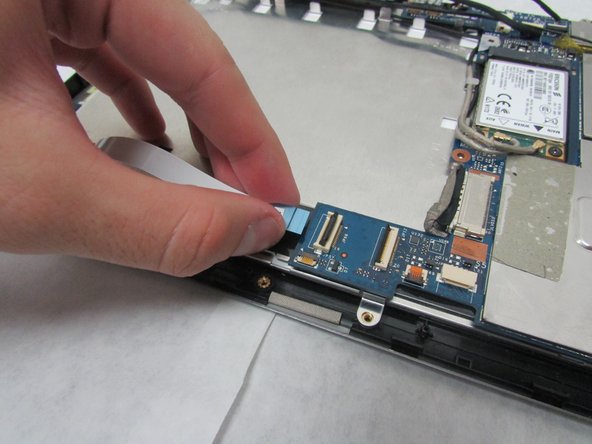

С помощью пластикового инструмента для открывания подденьте стопорный механизм на материнской плате, подключенный к сложенному белому ленточному кабелю.
Извлеките сложенный белый кабель.
Шаг 7

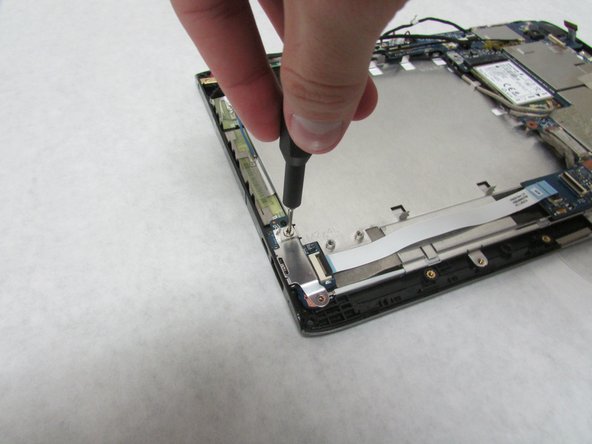

С помощью отвертки Phillips #1 открутите три винта с головкой Philips диаметром 3,0 мм, удерживающих док-порт на месте.
Снимите док-порт.
Шаг 8
На этом шаге будьте осторожны, чтобы не надавить слишком сильно и не поцарапать материнскую плату.

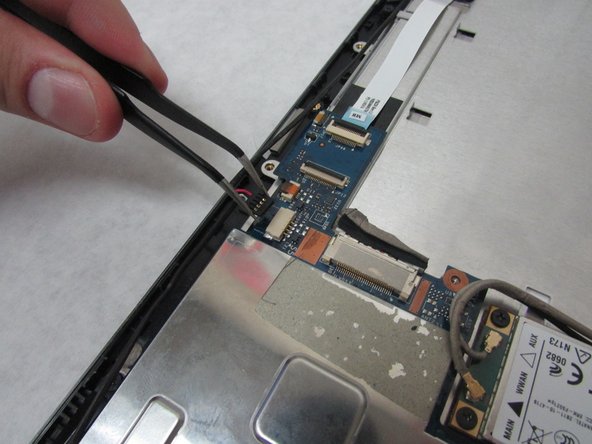

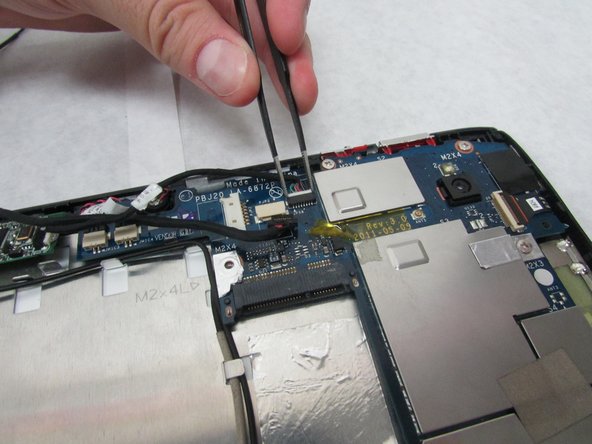

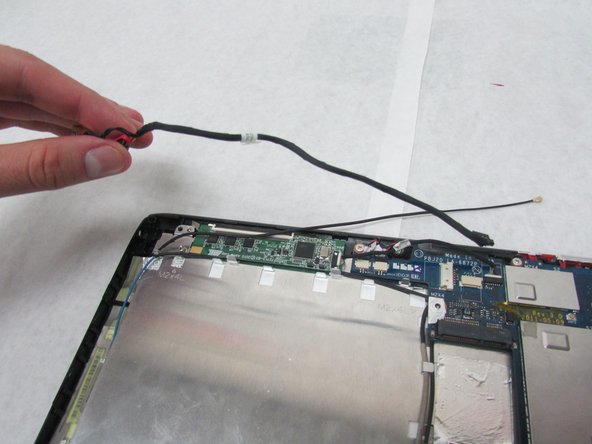

С помощью пинцета отсоедините кабель с красным, белым и зеленым проводами от бежевого разъема, расположенного немного в стороне от док-порта.
Шаг 9

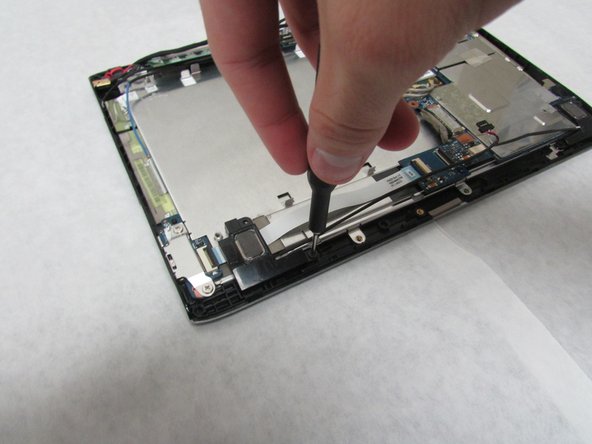

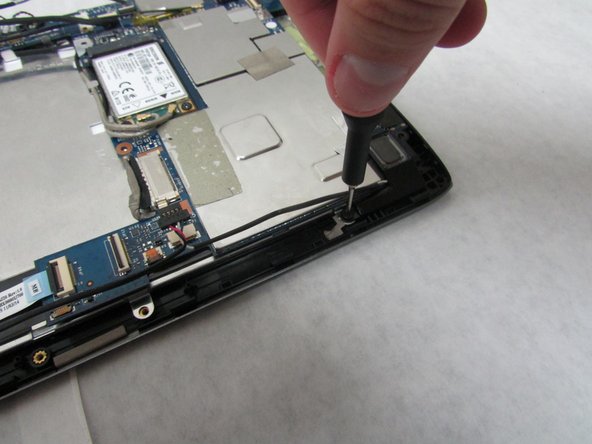

Открутите 3,0 мм винт с крестообразной головкой на каждом динамике, используя отвертку Phillips #1.
Открутите винт с головкой Phillips диаметром 4,0 мм на каждом динамике с помощью отвертки Phillips #1.
Шаг 10

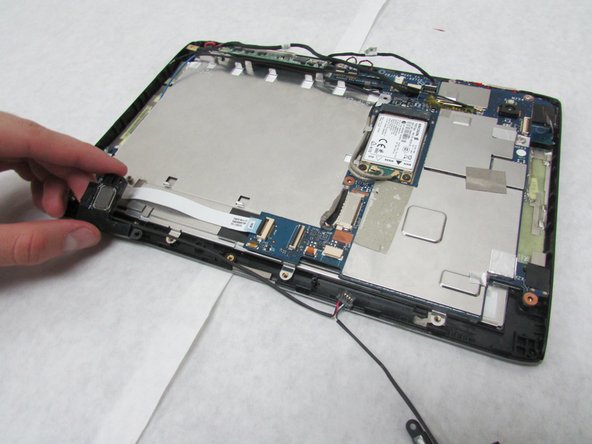

Снимите динамики.
Шаг 11

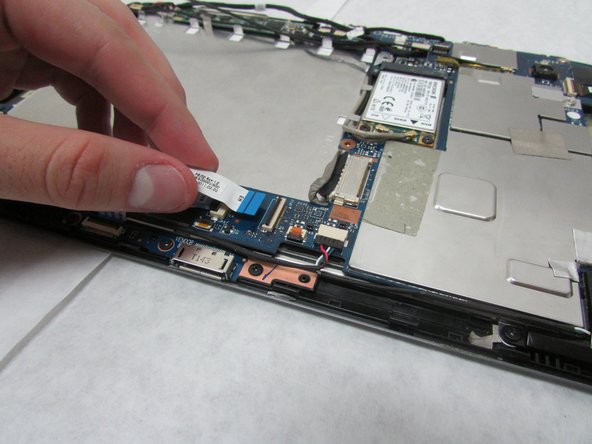

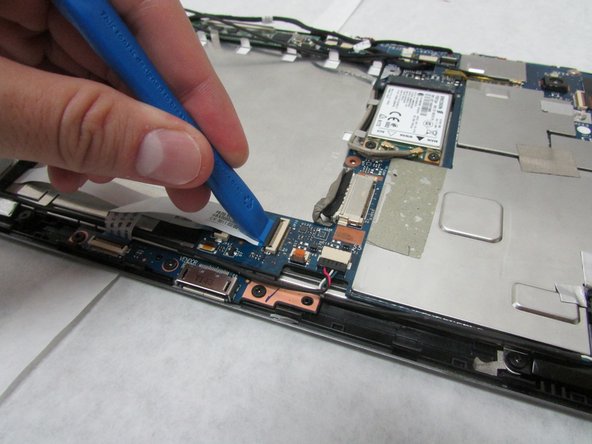

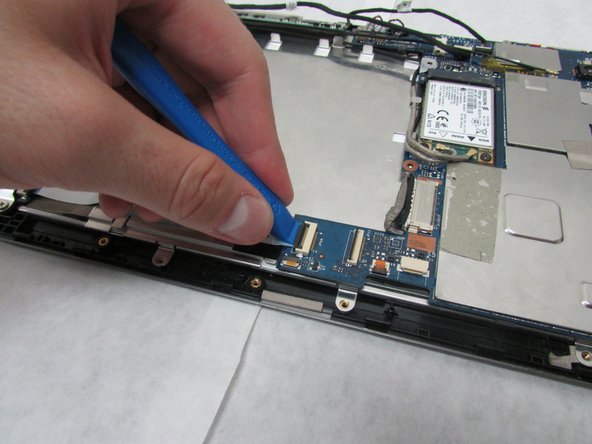

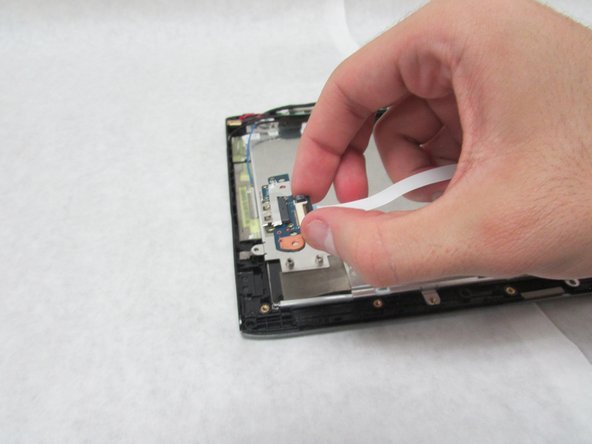

С помощью пластикового инструмента для открывания подденьте стопорный механизм на материнской плате, подключенный к прямому белому ленточному кабелю.

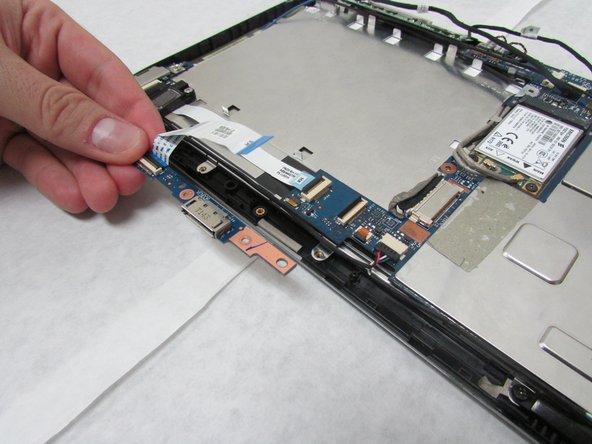

Извлеките прямой белый ленточный кабель.
Шаг 12

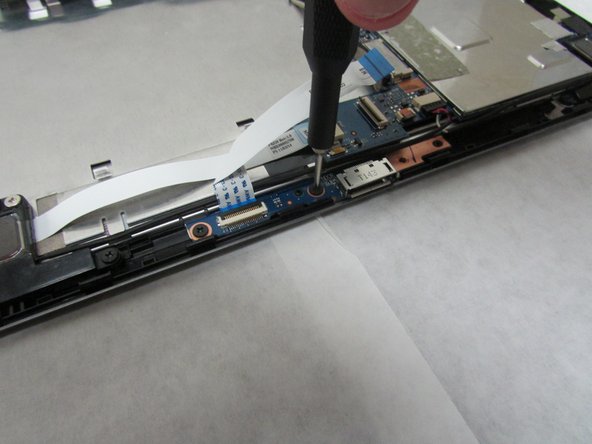

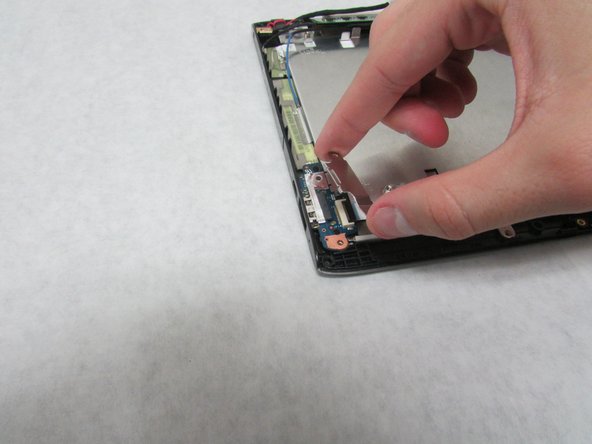

С помощью отвертки Phillips #1 выкрутите два винта Philips диаметром 4,0 мм, крепящих металлическую пластину, плату USB и устройство.
Снимите металлическую пластину.
Шаг 13

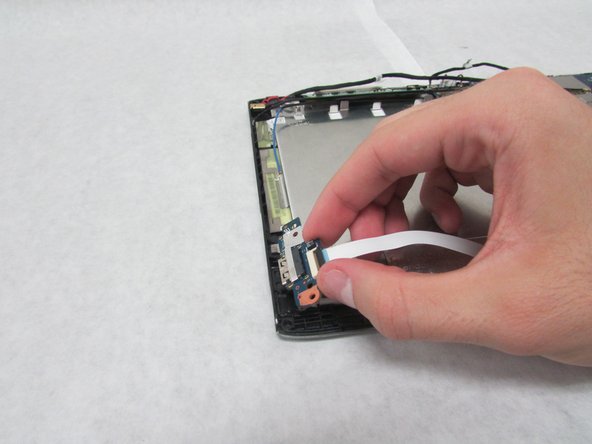

С помощью алебарды Spudger аккуратно подденьте и извлеките порты.
Шаг 14
Будьте осторожны на следующем этапе.

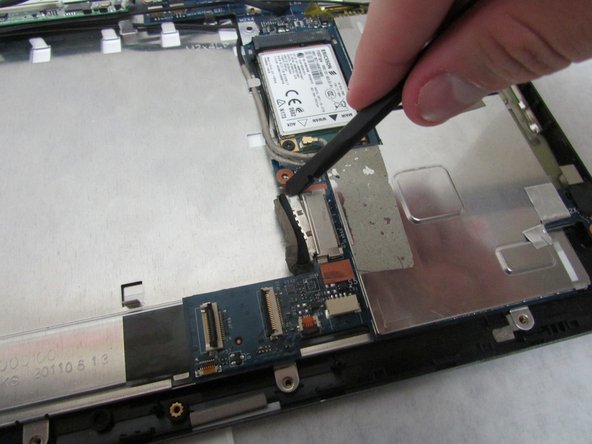

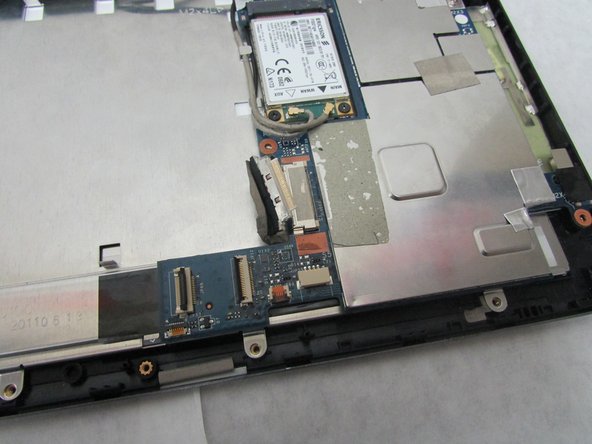

С помощью широкого плоского конца стандартного инструмента Spudger отсоедините разъем дисплея от большого металлического порта рядом с батарейным отсеком.
Шаг 15

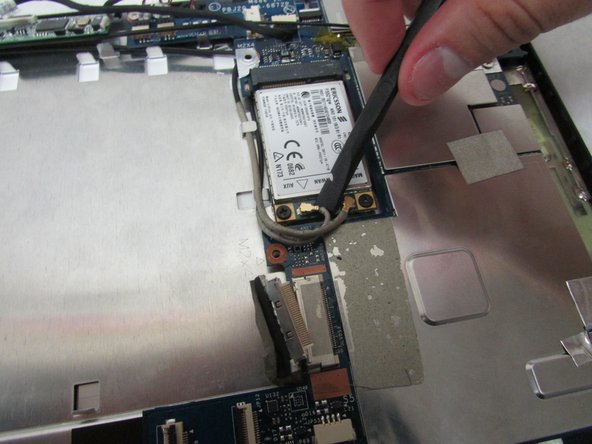

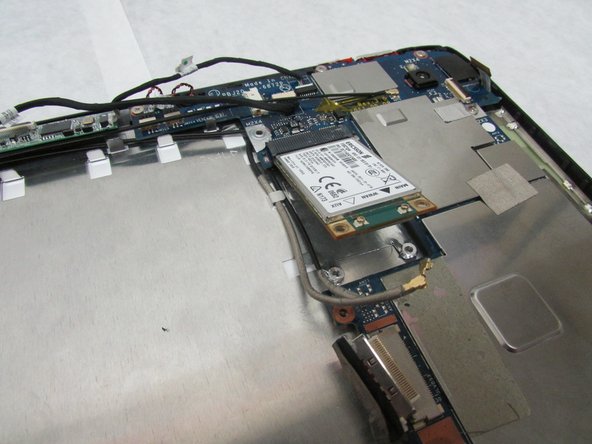

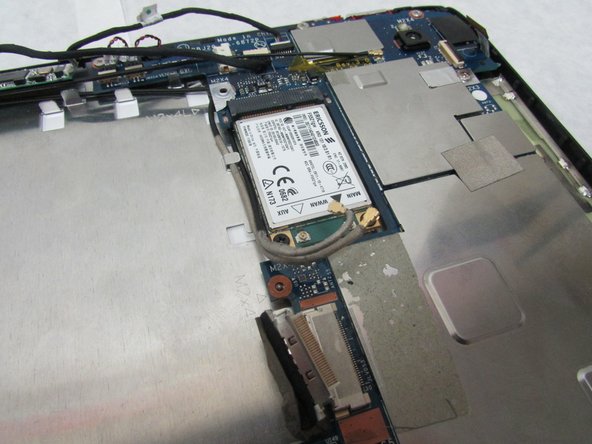

С помощью плоского конца стандартной лопатки отсоедините два маленьких вращающихся разъема, прикрепленных к беспроводному адаптеру.
Шаг 16

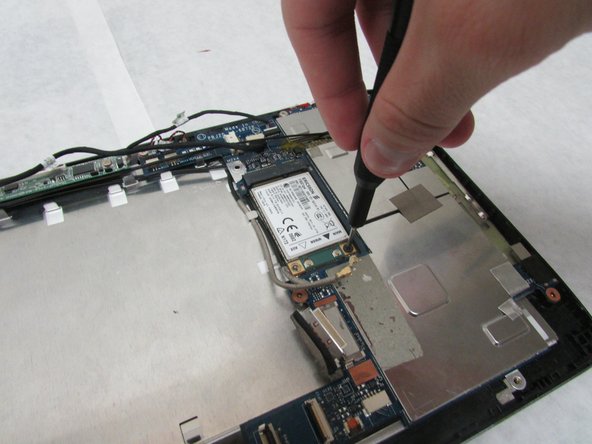

С помощью отвертки Phillips #1 открутите два винта с головкой Philips диаметром 3,0 мм, удерживающих адаптер.
Шаг 17

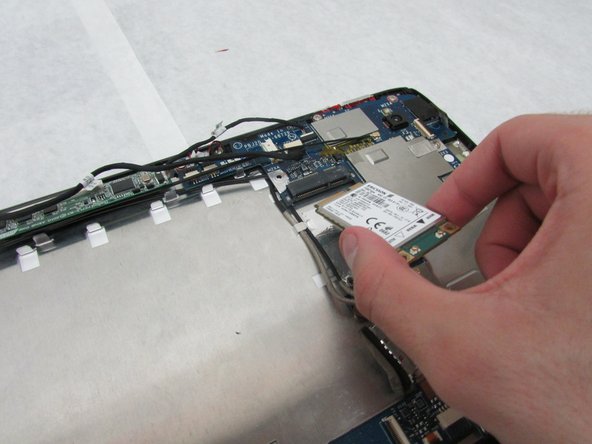

Осторожно выдвиньте адаптер, чтобы извлечь его.
Шаг 18

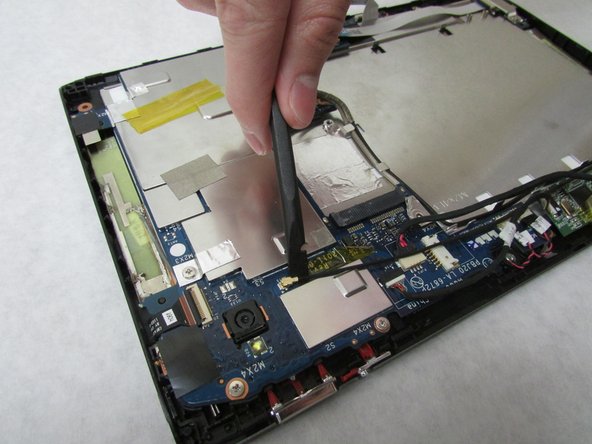

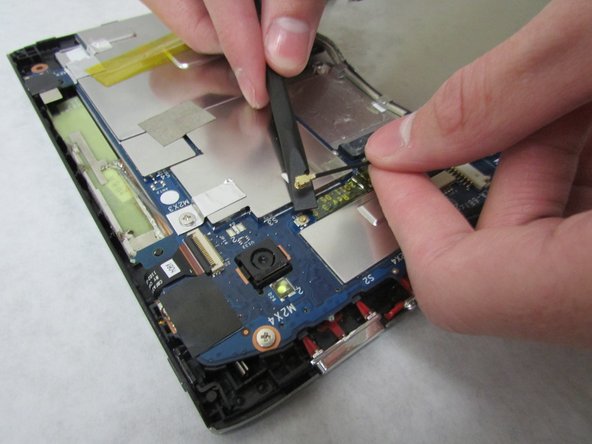

С помощью широкого конца стандартного пассатижа снимите вращающийся разъем антенны 3g, расположенной под камерой заднего вида.
Шаг 19
На следующем этапе будьте осторожны, чтобы не сдавить слишком сильно и не поцарапать материнскую плату.

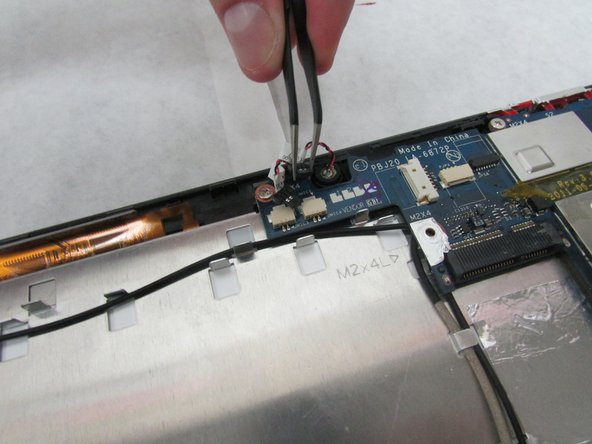

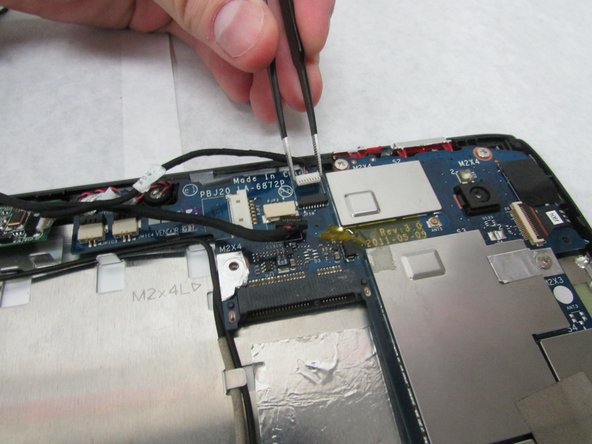

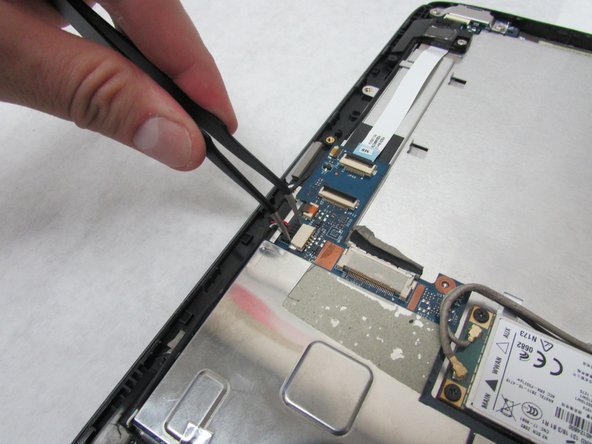

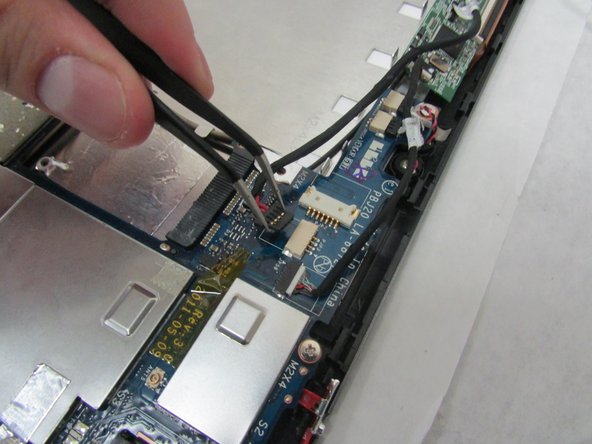

С помощью углового пинцета отсоедините кабель с красными проводами от бежевого разъема напротив док-порта.
Шаг 20
Порт для зарядки может быть заклеен снизу, и для его извлечения потребуется приложить немного усилий.

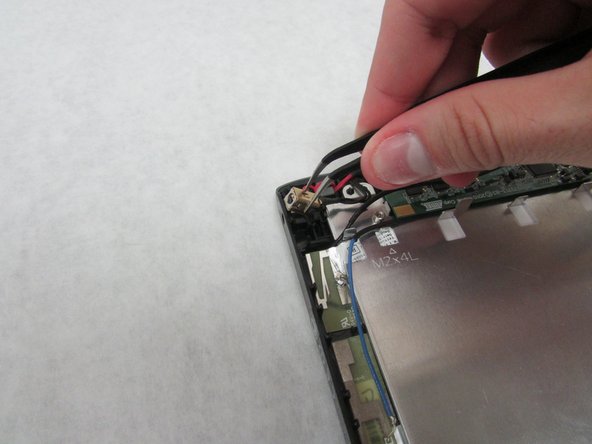

С помощью пинцета под углом извлеките порт для зарядки.
Шаг 21
На этом шаге будьте осторожны, чтобы не надавить слишком сильно и не поцарапать материнскую плату.
С помощью пинцета извлеките белый разъем тачскрина с разноцветными проводами из черного порта, расположенного чуть ниже кнопок питания на материнской плате.
Шаг 22
С помощью пластикового инструмента для открывания подденьте механизм блокировки широкого белого порта для тонкого оранжево-коричневого кабеля сенсорного экрана, расположенного над портом для зарядки.

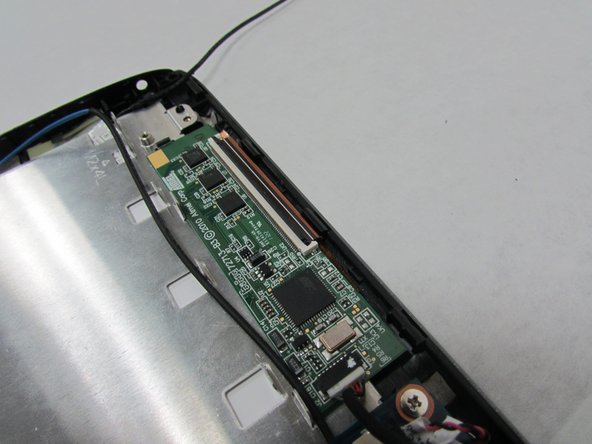

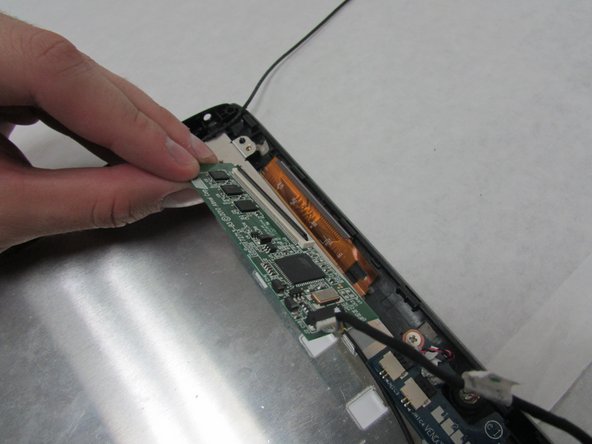

Извлеките плату сенсорного экрана.
Шаг 23
На этом шаге будьте осторожны, чтобы не надавить слишком сильно и не поцарапать материнскую плату.

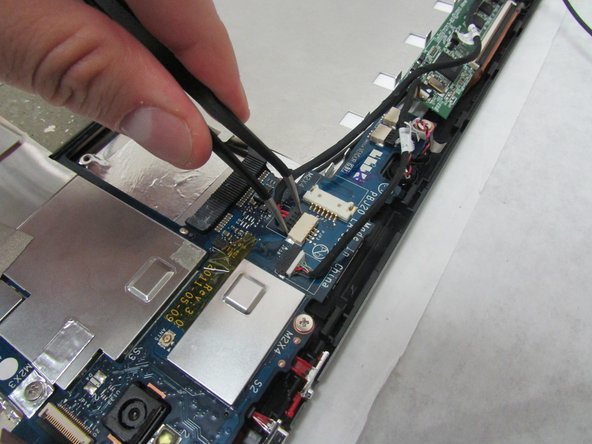

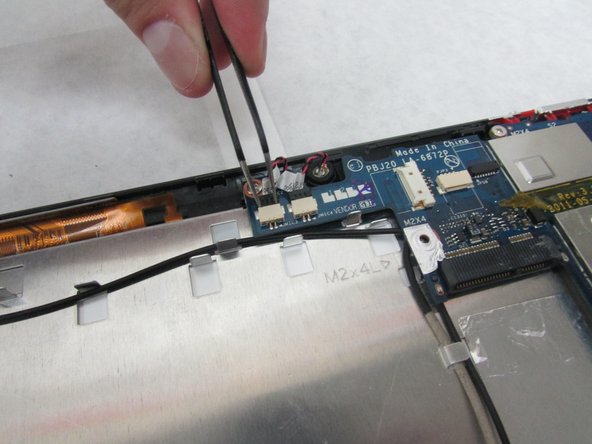

С помощью пинцета под углом отсоедините два разъема микрофона, которые находятся над оранжево-коричневым разъемом сенсорного экрана и рядом с батарейным отсеком.
Шаг 24

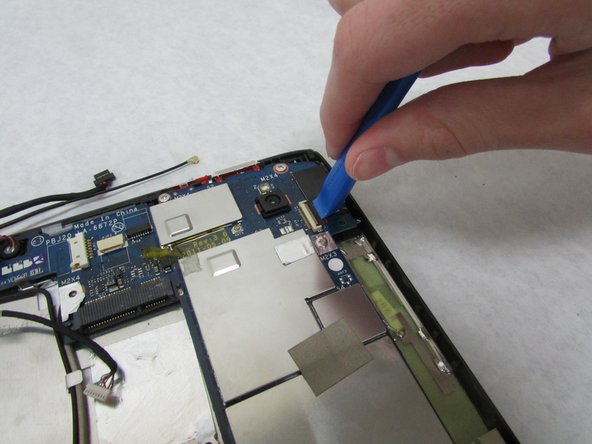

С помощью пластикового инструмента для открывания подденьте механизм блокировки белого порта фронтальной камеры, расположенного над камерой заднего вида.
Отсоедините кабель камеры от материнской платы.
Шаг 25

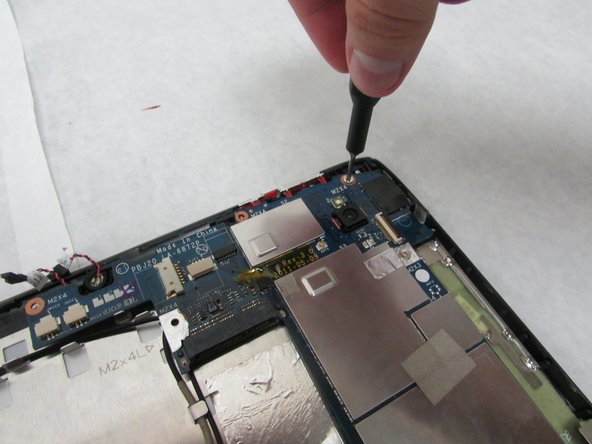

С помощью отвертки Phillips #1 открутите четыре винта с головкой Phillips диаметром 4,0 мм, удерживающих материнскую плату на месте.
Шаг 26

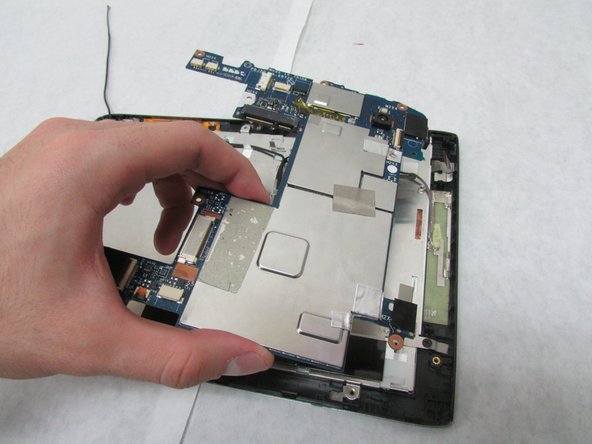

Снимите материнскую плату.
Шаг 27

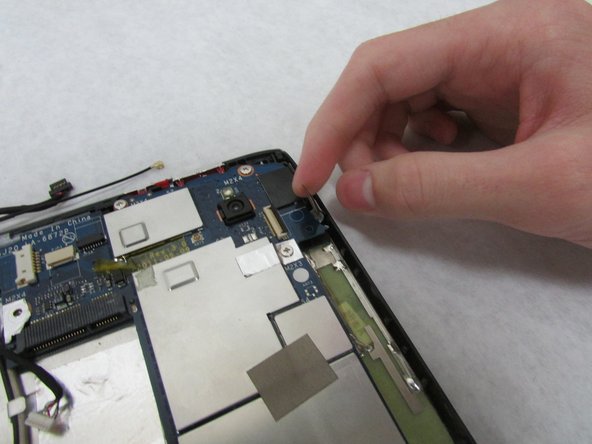

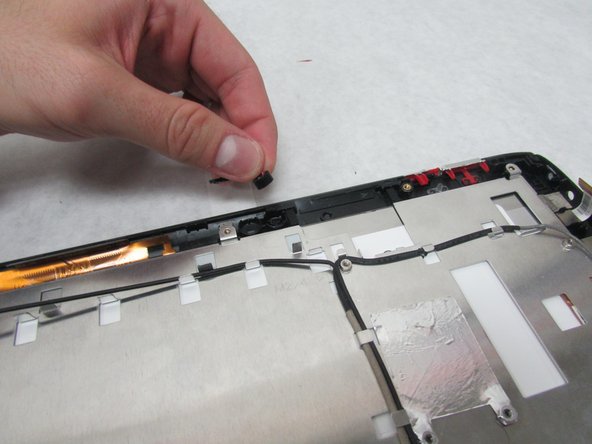

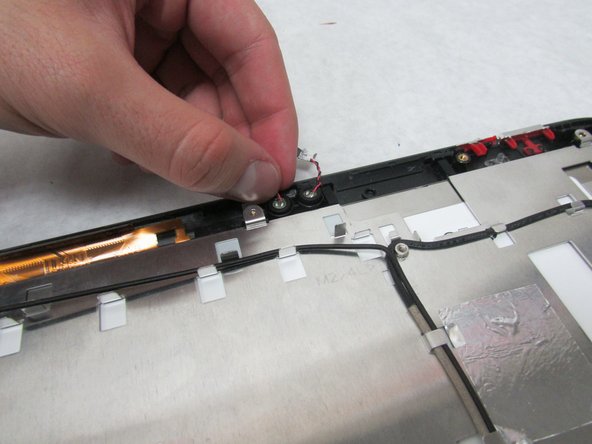

Извлеките два микрофона в центре стороны, противоположной док-порту.
Шаг 28

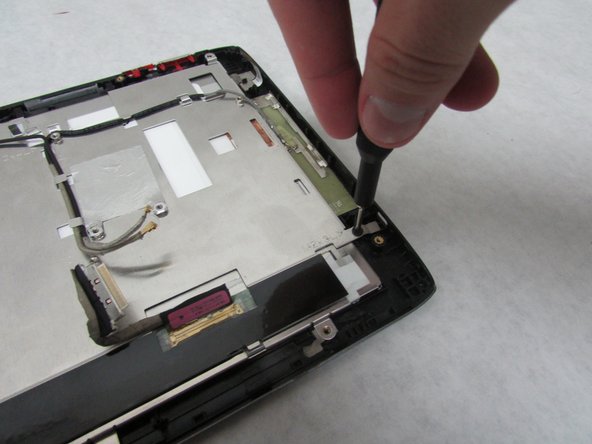

С помощью отвертки Phillips #1 открутите винт с головкой Phillips 3,0 мм, крепящий тонкую металлическую пластину к устройству рядом с портом Micro-HDMI.
С помощью отвертки Phillips #1 открутите винт с головкой Phillips диаметром 4,0 мм рядом с оранжево-коричневым кабелем сенсорного экрана.
Шаг 29

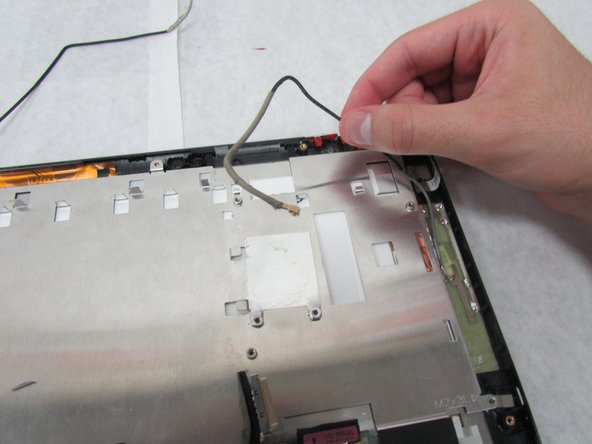

Уберите все провода с тонкой металлической пластины.
Шаг 30
Снимите металлическую пластину.
Шаг 31
Антенны в следующем шаге прикреплены с помощью клея.

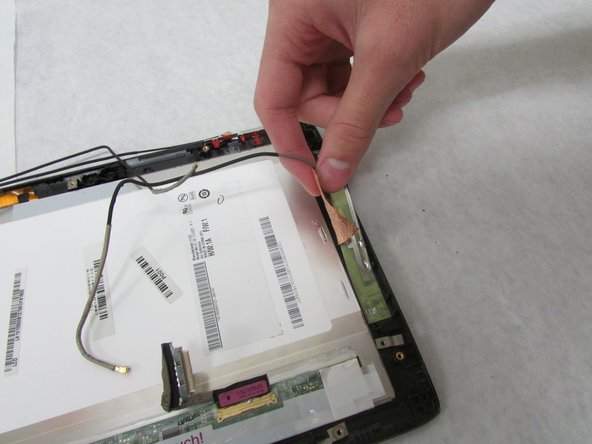

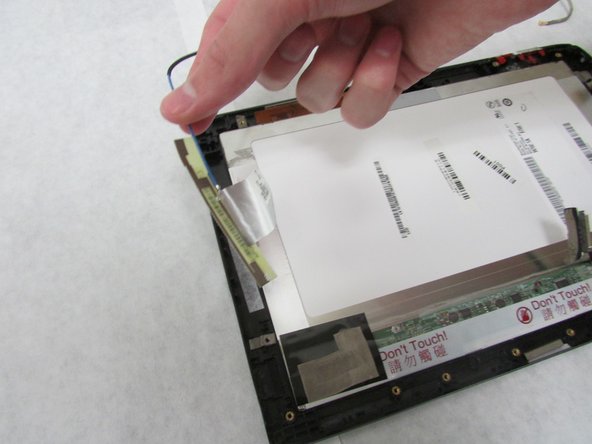

Снимите три антенны с коротких сторон устройства.
Шаг 32

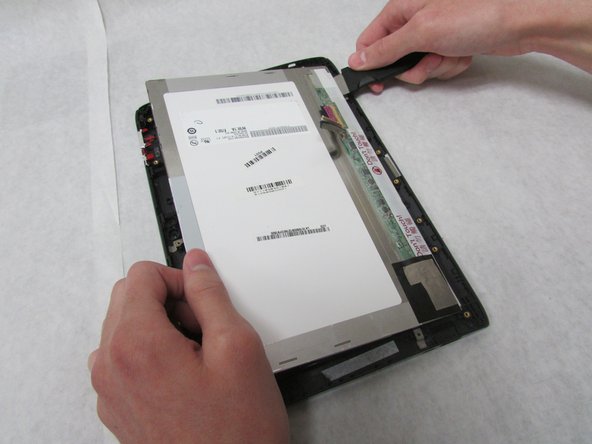

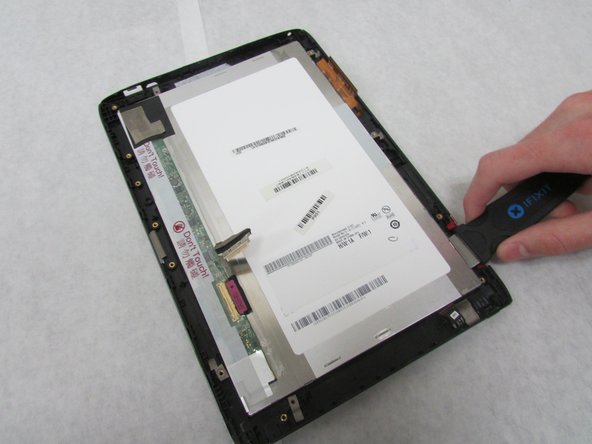

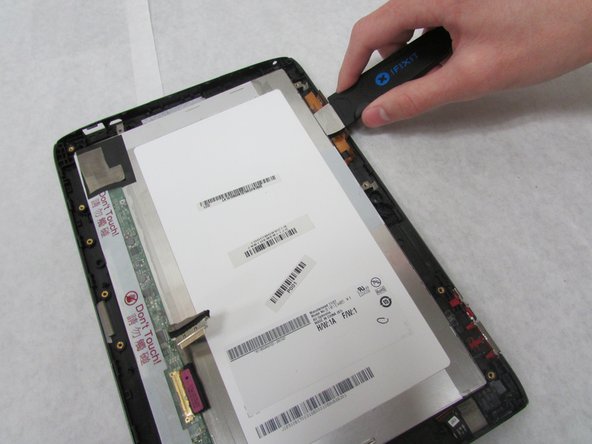

Осторожно вставьте Jimmy между дисплеем и стеклом, чтобы нарушить клеевое уплотнение.
Продвиньте Jimmy по всему периметру устройства.
Шаг 33
Продолжайте перемещать Jimmy по устройству, пока клей не перестанет удерживать дисплей на месте.

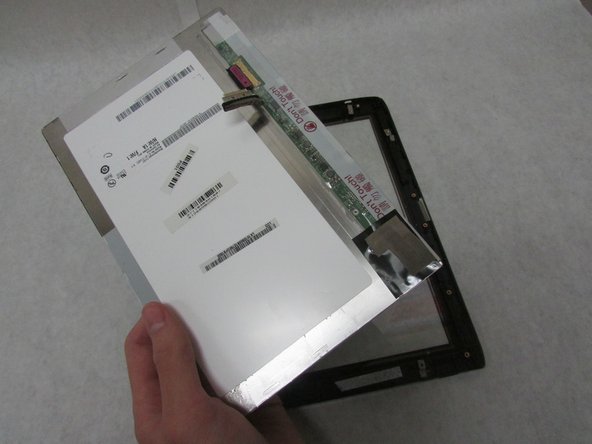

Снимите дисплей.
