Введение
Это руководство поможет заменить дисковод для компакт-дисков в Lenovo Thinkpad Edge E520.
Шаг 1 Батарея
Перед началом выполнения этих шагов выключите и отключите компьютер от сети.
Закройте крышку ноутбука.
Шаг 2
Переверните компьютер так, чтобы задняя панель была обращена вверх.
Найдите переключатель, который используется для извлечения батареи.
Переключатель должен быть расположен на шарнире ноутбука рядом с батарейным блоком и иметь значок замка, связанный с ним.
Шаг 3
Сдвиньте переключатель в сторону значка разблокированного замка.
Удерживая его в разблокированном положении, сдвиньте батарею в сторону шарнира.
Полностью отделите батарейный блок от задней панели ноутбука.
Шаг 4 Задняя панель
Переверните ноутбук и расположите его так, чтобы батарея находилась максимально далеко от вас.
Отверткой Phillips #0 открутите четыре винта по краям пластины T-Shaped.
Снимите пластину T-Shaped с задней панели компьютера. Она должна легко сниматься, если выкрутить все четыре вышеупомянутых винта.
Длина винта 6,35 мм, головка 3,175 мм.
Шаг 5 Клавиатура
Извлеките батарею из задней панели устройства
Открутите два винта диаметром 3,175 мм и длиной 6,35 мм с символами клавиатуры, направленными на них, с помощью крестообразной отвертки.
Шаг 6
Переверните ноутбук так, чтобы клавиатура была обращена к вам.
Руками отделите клавиатуру от ноутбука.
Шаг 7 Корпус переднего отсека
Выкрутите все оставшиеся винты на задней панели устройства.
Длина винта 6,35 мм, головка 3,175 мм Винты за батареей длина 3,175 мм, головка 3,175 мм
Шаг 8
Переверните устройство и откройте экран.
Вставьте инструмент для поддевания в один край корпуса и проведите вдоль всех четырех краев, пока корпус не освободится.
Снимите корпус.

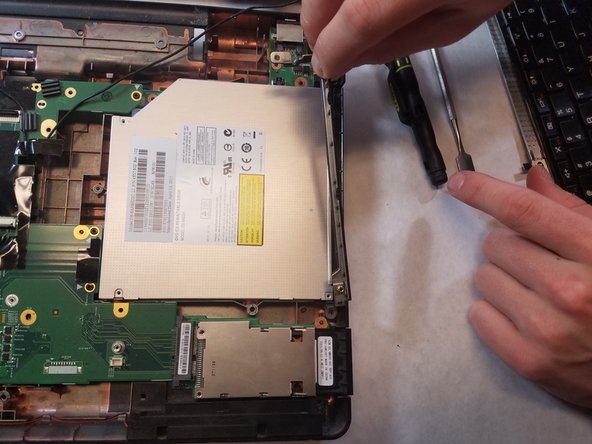

Шаг 9 Дисковод компакт-дисков
В серебристом блоке находятся два винта.
Открутите два винта, чтобы снять зажим, удерживающий дисковод на месте.
Длина винта 6,35 мм, головка 3,175 мм.
Шаг 10
Выкрутите винты, удерживающие дисковод на месте, а затем сдвиньте его наружу, чтобы снять
Длина винта 6,35 мм, головка 3,175 мм.
