Введение
Это руководство по ремонту было составлено сотрудниками iFixit и не было одобрено компанией Google. Узнайте больше о наших руководствах по ремонту здесь.
Следуйте этому руководству, чтобы снять и заменить сломанный динамик наушника для Pixel 3a.
Процедура аналогична для Pixel 3a XL, за исключением этого шага, где контакты микрофона находятся слева, а не справа. Если вы работаете с Pixel 3a XL, следуйте нашим руководствам по разборке Pixel 3a XL.
Неармированная панель дисплея Pixel 3a очень хрупкая. Если вы будете использовать экран повторно, обратите особое внимание на предупреждения в процедуре открытия.
Самой сложной частью процедуры является присоединение датчика освещенности, что требует некоторого терпения и сноровки.
Шаг 1 Экран
Обратите внимание на два шва на телефоне:
Шов экрана: Этот шов отделяет экран от остальной части телефона. Именно здесь следует поддеть экран.
Рамочный шов: Здесь пластиковая рамка соединяется с задней крышкой. Она крепится винтами. Не поддевайте этот шов.
Прежде чем начать отжимать, обратите внимание на следующие области на экране:
Гибкий кабель экрана: Не отрывайте кабель глубже, чем указано в инструкции, иначе вы рискуете его повредить.
Клеевой периметр: Выталкивание за узкий периметр без наклона резца приведет к повреждению панели дисплея.
Шаг 2
Нагрейте iOpener и приложите его к правому краю дисплея на минуту.
Вы можете пропустить этот шаг, поскольку клей для экрана Pixel 3a не очень прочный. Однако нагрев уменьшит вероятность растрескивания экрана.
Шаг 3
Поместите присоску возле правого края экрана.
Потяните за присоску с сильным постоянным усилием.
Вставьте медиатор в щель, не более чем на 1 мм.
Шаг 4
Этот шаг показывает, как вставить медиатор, не повредив OLED-панель. Сделайте это до того, как отрезать длинные края телефона.
Заведя медиатор на 1 мм в зазор, поверните его вверх под крутым углом.
Под этим углом осторожно введите медиатор в зазор примерно на 1/4 дюйма (6 мм). Ковырялка должна проскользнуть под OLED-панелью.
Остановитесь, если почувствуете, что острие резца ударяется о выступ. Возможно, медиатор упирается в край OLED-панели. Поверните медиатор под углом и повторите попытку.
Шаг 5
Проведите резцом вдоль правого края, прорезая клей.
Не вставляйте медиатор более чем на 1/4 дюйма (6 мм), иначе вы можете повредить гибкий кабель экрана.
Оставьте медиатор на месте, чтобы предотвратить повторное схватывание клея.
Шаг 6
Проводя резцом по нижнему краю телефона, не вставляйте его более чем на 1/4 дюйма (6 мм).
Проведите резцом по правому нижнему углу, чтобы прорезать клей.
Если уголок трудно прорезать, приложите к нему нагретый iOpener на минуту и попробуйте снова.
Продолжайте нарезать вдоль нижнего края телефона и вокруг левого угла.
Шаг 7
Прорежьте левый край телефона, следя за тем, чтобы резцы были расположены под OLED-панелью под правильным углом, и вводите их не более чем на 1/4 дюйма (6 мм).
Чтобы загнать резцы под OLED-панель, вставьте острие резца не более чем на 1 мм, поверните его под углом вверх, а затем медленно введите его на 1/4 дюйма.
Шаг 8
Проведите резцом вдоль верхнего края, держа его на расстоянии не более 5/16 дюйма (8 мм).
Шаг 9
Обрезав все края, осторожно откиньте правый край экрана.
Не снимайте экран. Он по-прежнему прикреплен к телефону гибким кабелем возле левого края.
С помощью медиатора аккуратно срежьте оставшийся клей.
Шаг 10
Срезав весь клей, переверните прикрепленный экран стеклянной стороной вниз и положите его на телефон. Гибкий кабель экрана должен быть свободно изогнут.
Шаг 11
Осторожно отклейте черную ленту, закрывающую кронштейн разъема экрана.
Если лента в хорошем состоянии, ее можно использовать при сборке. В противном случае замените ее куском электрической ленты.
Выкрутите два винта T3 длиной 4,4 мм, крепящих кронштейн разъема экрана.
Снимите кронштейн разъема экрана.
Шаг 12
Подденьте и отсоедините гибкий кабель экрана с помощью острия шила.
При отсоединении подобных разъемов будьте осторожны, чтобы не сместить мелкие поверхностные компоненты, расположенные вокруг гнезда.
Чтобы снова присоединить такие разъемы, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте на середину. Если разъем будет неправильно выровнен, контакты могут погнуться, что приведет к необратимым повреждениям.
Шаг 13
Снимите экран.
Внимательно сравните сменный экран с оригинальной деталью. Возможно, потребуется перенести дополнительные компоненты (например, сетку динамика) на новую деталь.
Установите экран на место:
Следуйте этому руководству, если вы используете клей, изготовленный на заказ.
Если вы используете двусторонний скотч, например скотч Tesa, следуйте этому руководству.
Во время загрузки после сборки экран пройдет процедуру калибровки. Не прикасайтесь к экрану во время этого процесса, так как это может привести к неправильной калибровке и возникновению проблем с сенсорным управлением.
Шаг 14 Пластиковая средняя рамка
Выкрутите четырнадцать винтов T3 следующей длины, крепящих пластиковую среднюю рамку:
Двенадцать серебристых винтов T3 диаметром 4,3 мм
Два 4,3 мм черных винта T3
На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается именно туда, откуда был взят.
Шаг 15
Средняя рама по-прежнему удерживается на месте пластиковыми зажимами.
Вставьте медиатор в шов рамки в нижней части телефона. Этот шов находится между пластиковой средней рамкой и задней крышкой.
Проведите медиатором вдоль шва, чтобы освободить зажимы, удерживающие пластиковую среднюю рамку.
Шаг 16
Проведите открывающим резцом вдоль левого и правого краев телефона, чтобы освободить зажимы средней рамки.
Поднимите нижний край пластиковой средней рамки вверх, но не снимайте ее. Средняя рамка все еще привязана к телефону хрупким кабелем датчика приближения у верхнего края.
Чтобы установить пластиковую среднюю рамку на место, совместите ее с задней крышкой и сожмите пальцами периметр телефона, чтобы защелкнуть зажимы на место.
Шаг 17
Осторожно подденьте и отсоедините разъем датчика приближения от материнской платы с помощью шила.
Возможно, разъем датчика приближения автоматически отсоединился, когда вы подняли среднюю рамку.
Снимите пластиковую среднюю рамку.
Шаг 18
В этом шаге показано, как подключить датчик приближения при повторной сборке.
Совместите верхний край пластиковой средней рамки с телефоном.
С помощью острия шила аккуратно выровняйте и вставьте разъем датчика приближения в гнездо материнской платы.
Это требует некоторого терпения и сноровки. После того как разъем будет установлен на место, можно аккуратно надавить на него пальцем.
В качестве альтернативы можно снять датчик приближения со средней рамки и сначала прикрепить его к материнской плате.
Осторожно подденьте датчик приближения из его углубления на средней рамке с помощью острия шила. Датчик слегка приклеен к средней рамке.
Снимите датчик со средней рамки. Подсоедините разъем датчика к гнезду на материнской плате.
Проденьте кабель датчика через среднюю рамку и снова установите датчик в углубление. Надавите пальцем, чтобы приклеить датчик обратно к средней рамке.
Шаг 19 Динамик наушника

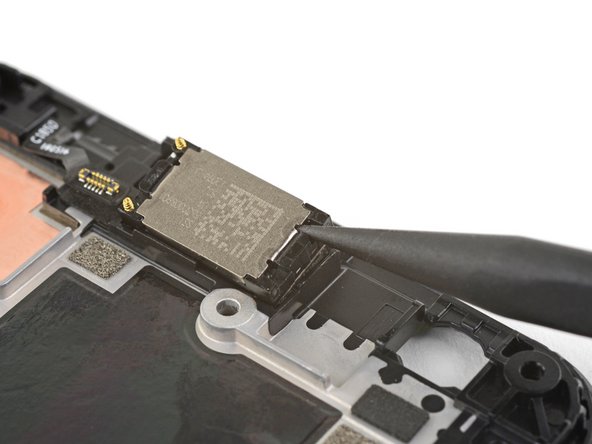

Вставьте острие палочки в одну из четырех небольших выемок под металлической пластиной динамика наушника.
Потяните вверх, чтобы освободить модуль наушника из его углубления.
Шаг 20
Снимите динамик наушника.
При установке сменного динамика наушника убедитесь, что он правильно ориентирован. Две золотые контактные пружины должны быть направлены вверх, на ту же сторону средней рамки, что и медный экран (правая сторона на фотографии этого шага).
