Введение
В этом руководстве вы замените датчик воды. Это необходимо, если датчик неисправен и не позволяет точно определить количество воды в резервуаре для воды.
Шаг 1 Резервуар для воды
Найдите и возьмите руками резервуар для воды.
Шаг 2
Поднимите резервуар для воды вверх. Он должен легко отделиться от основной части пивоварни.
Шаг 3 Печатная плата
Снимите поддон для сбора капель, вытащив его из устройства.
Поддон для сбора капель — это съемная нижняя часть кофеварки Keurig, на которую ставится чашка или кружка.
Шаг 4
С помощью отвертки Phillips #1 выкрутите шесть 140-миллиметровых винтов из нижней части кофемашины Keurig.
Если трудно открутить винты, используя только головку Phillips #1, вставьте удлинитель вала 60 мм в задний конец отвертки, чтобы помочь вам.
Шаг 5
С помощью металлической лопатки отделите серебристую панель на правой стороне кофеварки Keurig.
Наклоните кофеварку вверх дном и возьмитесь за нижнюю часть серебристой панели.
Руками отделите серебристую панель от кофеварки Keurig.
Шаг 6
Одной рукой введите палец внутрь рамки, где была прикреплена серебристая панель, и удерживайте основание.
Другой рукой потяните вниз, чтобы вынуть передний корпус машины Keurig.
Теперь вы должны видеть компоненты внутри машины Keurig.
Шаг 7
Руками подденьте заднюю внешнюю часть заварника с правой стороны Keurig.
С помощью синего инструмента для открывания отделите правую верхнюю серебристую панель от задней панели.
Шаг 8

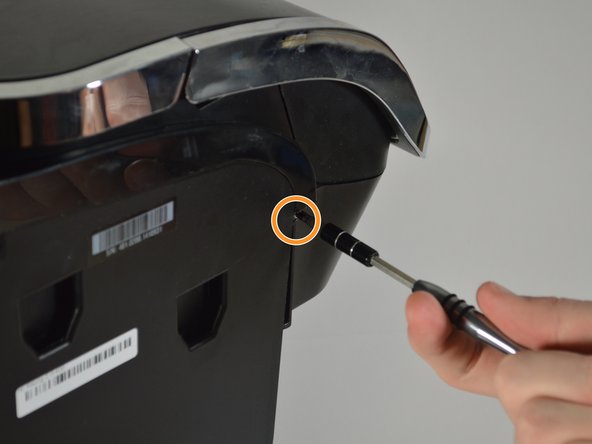

С помощью отвертки Phillips #1 открутите 120-миллиметровый винт, расположенный в левом верхнем углу с той стороны пивоварни, где находился резервуар для воды.
С помощью отвертки Phillips #1 выкрутите еще один 120-миллиметровый винт, расположенный под концом пустой щели, проходящей через левую сторону Keurig.
Шаг 9

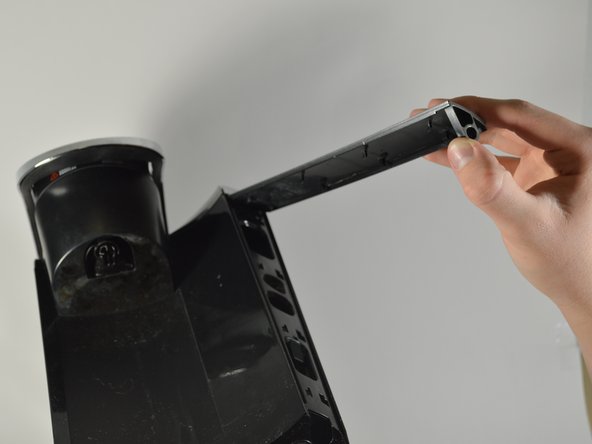

Отделите боковую панель от верхней рамы пивоварни, при необходимости воспользовавшись синим инструментом для открывания.
Шаг 10
Положите пивовар на бок, как показано на рисунке.

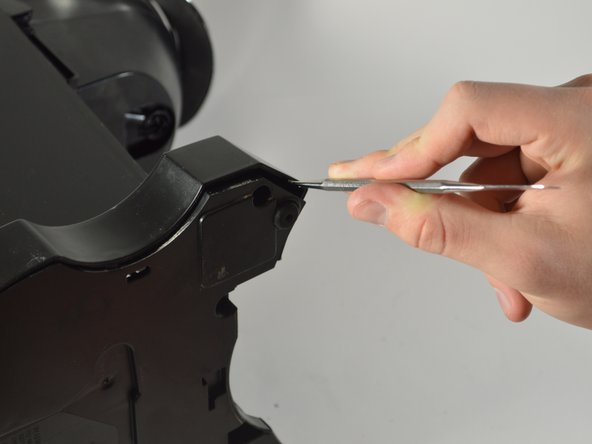

С помощью металлической лопатки подденьте корпус, окружающий боковые стенки кофеварки Keurig, снизу.
Работайте по периметру основания.
Шаг 11

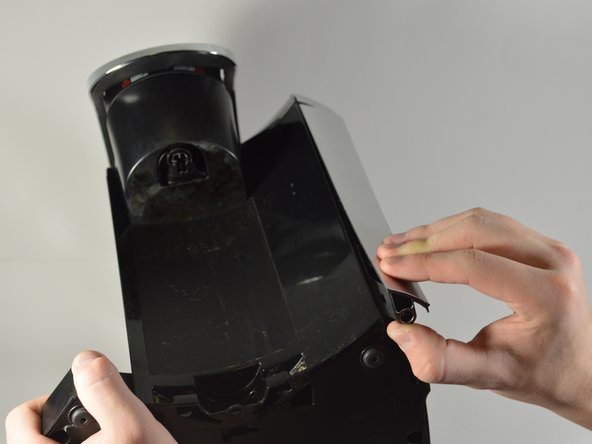

Снимите всю заднюю панель Keurig, отсоединив защелки, соединяющие заднюю панель с серебристой рамкой сверху. Для этого с помощью металлической лопатки поднимите защелки вверх и выньте их.
Теперь внутренняя часть Keurig должна быть открыта.
Шаг 12
Переориентируйте кофеварку, как показано на рисунке.

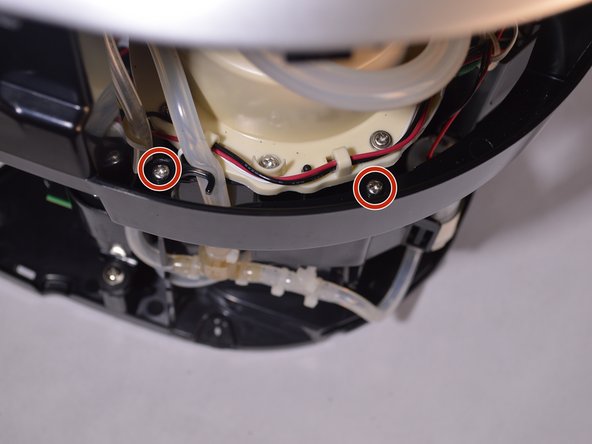

Найдите четыре 140-миллиметровых винта, удерживающих верхнюю рамку Keurig на месте. Выкрутите эти винты с помощью отвертки Phillips #1.
Два винта находятся на внутренней стороне рамы рядом с водонагревателем.
Возможно, вам придется уменьшить размер отвертки, чтобы она поместилась внутри рамки. Сделайте это, вынув расширитель бит.
Два других винта расположены на внешней стороне рамы.
Шаг 13
Снимите верхнюю часть рамки, в которой находится печатная плата.
Отсоедините провода, подсоединенные к верхней части печатной платы.
Вытащите разноцветные провода за их основания.
Пучок с черными проводами и одним красным проводом подключен к самой верхней части печатной платы. Чтобы снять эти провода, сожмите белые выступы, когда будете их вытаскивать.
Шаг 14
С помощью металлической лопатки выньте печатную плату из защелок в нижней части платы.
Шаг 15
Отсоедините остальные провода, подключенные к плате, потянув их за основания.
Чтобы полностью освободить печатную плату, необходимо отпаять соединения, которые ее удерживают. Чтобы правильно и безопасно выполнить эту процедуру, воспользуйтесь нашим руководством «Как паять и отпаивать соединения».
Извлеките печатную плату из устройства.
Шаг 16 Датчик воды
Вытащите белый язычок с проводами, соединяющими датчик воды с водяным насосом.
Шаг 17

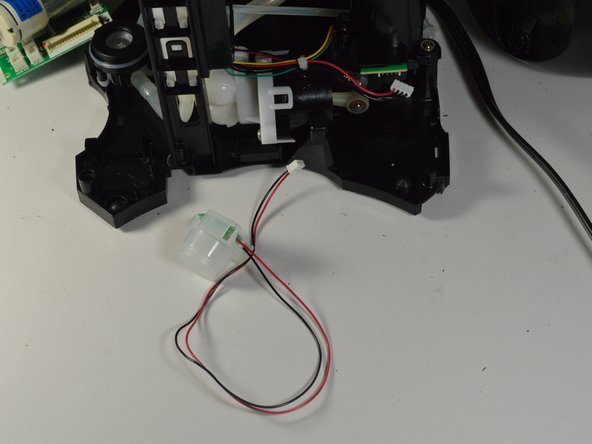

Выньте датчик воды из рамки на основании пивоварни и извлеките его из устройства.
