Введение
Это руководство по ремонту было составлено сотрудниками iFixit и не было одобрено компанией Google. Узнайте больше о наших руководствах по ремонту здесь.
Следуйте этому руководству, чтобы снять и заменить неисправный датчик отпечатков пальцев для Pixel 3.
При замене датчика отпечатков пальцев откалибруйте считыватель, чтобы сохранить его функциональность.
Шаг 1 Ослабьте клей задней крышки
Нагрейте iOpener и приложите его к нижней части телефона на одну минуту.
Шаг 2 Создайте щель в шве
Приложите присоску к нагретому нижнему краю задней крышки.
Убедитесь, что вы не перепутали сторону экрана со стороной задней крышки.
Если задняя крышка сильно потрескалась, накройте ее слоем прозрачной упаковочной ленты, чтобы присоска приклеилась.
Приподнимите присоску с сильным и постоянным усилием, чтобы образовался зазор.
В зависимости от возраста вашего телефона это может потребовать значительного усилия. Если у вас возникли проблемы, приложите больше тепла и повторите попытку.
Вставьте в щель медиатор.
Не используйте для отжима металлические инструменты, иначе вы повредите или разобьете стеклянную заднюю крышку. Если панель не поддается, приложите больше тепла, используя фен или тепловую пушку.
Шаг 3 Информация о кабеле для снятия отпечатков пальцев
Вставляя медиатор над кнопкой питания, будьте осторожны и не вставляйте его слишком глубоко, иначе вы повредите кабель датчика отпечатков пальцев.
Шаг 4 Разрежьте клей
Разрежьте клей вдоль нижнего края телефона и вокруг правого угла.
Оставьте медиатор в нижнем крае, чтобы предотвратить повторное заклеивание.
Шаг 5
Нагрейте правый край с помощью iOpener и продолжайте нарезать клей с помощью открывающегося резца.
Клей может быть очень липким. Вводите и выводите медиатор пилящими движениями, чтобы помочь в нарезке.
Шаг 6
Продолжайте нагревать и нарезать по всему периметру телефона. Оставьте по пилке на каждом краю, чтобы предотвратить повторное схватывание клея.
При нарезке над кнопкой питания не вставляйте медиатор более чем наполовину, чтобы не повредить кабель датчика отпечатков пальцев.
Шаг 7 Поднимите левый край задней крышки
После того как вы сделали надрезы по периметру телефона, осторожно подденьте левый край задней крышки.
Не пытайтесь снять заднюю крышку. Она по-прежнему прикреплена к телефону кабелем датчика отпечатков пальцев.
Переверните заднюю крышку вдоль ее длинной оси и уложите ее так, чтобы кабель датчика отпечатков пальцев не был натянут.
Шаг 8 Выкрутите винты
Выверните два винта Phillips длиной 4,1 мм, крепящие кронштейн разъема датчика отпечатков пальцев.
На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается на место.
При сборке будьте осторожны и не затягивайте винты слишком сильно, иначе можно повредить дисплей.
Шаг 9 Снимите кронштейн разъема для снятия отпечатков пальцев
С помощью острия лопатки выньте кронштейн разъема отпечатков пальцев из-под катушки NFC.
Снимите кронштейн разъема отпечатков пальцев.
Шаг 10 Отсоедините разъем для отпечатков пальцев
Подденьте и отсоедините разъем отпечатков пальцев от гнезда с помощью острия лопатки.
При отсоединении таких разъемов будьте осторожны, чтобы не сместить мелкие поверхностные компоненты, расположенные вокруг гнезда.
Для повторного присоединения таких разъемов аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте на середину. При неправильном выравнивании разъема контакты могут погнуться, что приведет к необратимым повреждениям.
Шаг 11 Снимите заднюю крышку
Снимите заднюю крышку.
Перед установкой сменной задней крышки обязательно удалите остатки клея с рамки телефона. Для этого используйте инструмент для открывания, а для очистки поверхности — изопропиловый спирт высокой концентрации.
При повторном использовании задней крышки обязательно очистите ее от клея и нанесите новый клей для задней крышки.
Если вы устанавливаете запасную заднюю крышку, обязательно сравните ее с оригинальной деталью. Перенесите все оставшиеся детали (например, рассеиватель вспышки) на сменную деталь.
Следуйте этому руководству, чтобы правильно нанести новый клей для задней крышки.
Шаг 12 Ослабьте клей
Нагрейте iOpener и приложите его к задней стороне датчика отпечатков пальцев на минуту, чтобы ослабить клей, удерживающий его на месте.

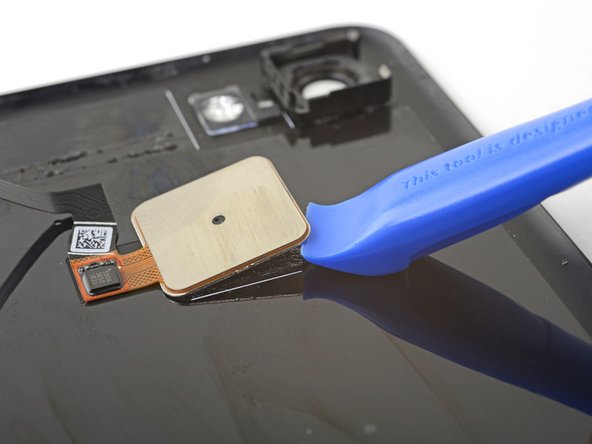

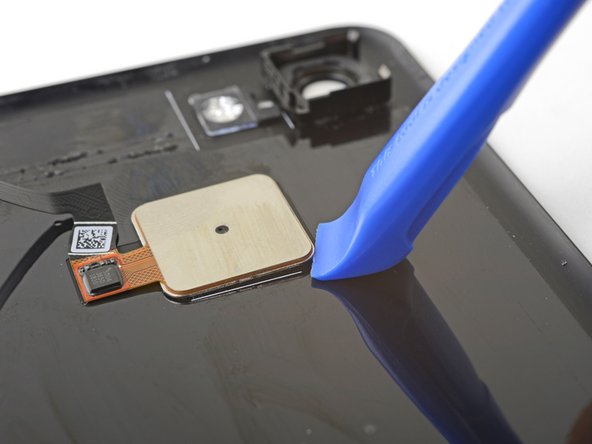

Вставьте край инструмента для открывания под кромку датчика отпечатков пальцев и подденьте его, чтобы отсоединить датчик от задней крышки.
Шаг 13 Извлечение датчика отпечатков пальцев
Извлеките датчик отпечатков пальцев.
Приклейте датчик отпечатков пальцев к задней крышке с помощью специального клея или двусторонней ленты, например ленты Tesa.
