Введение
Это пошаговое руководство по извлечению материнской платы из ноутбука ASUS Republic of Gamers STRIX GL702VS. Если установлено, что материнская плата вышла из строя, обратитесь к этому руководству для ее извлечения и замены. К распространенным проблемам относятся сбои в загрузке, такие как отказ инициализации CPU или GPU при запуске. Для определения проблемы обратитесь к руководству по устранению неполадок iFixit. Номер детали для новой материнской платы будет зависеть от желаемого процессора, графического процессора и оперативной памяти.
Помните, что компьютерные компоненты хрупкие. Будьте осторожны с зажимами и проводами при разборке и сборке компьютера. Они могут легко сломаться или защемиться. Также может быть полезно сфотографировать прокладку проводов и расположение компонентов перед разборкой в качестве справочного материала при сборке. Обратите внимание, что в этом приложении используются винты разной длины. Обратите внимание на их расположение.
Шаг 1 Задняя крышка
Переверните компьютер так, чтобы нижняя часть ноутбука была обращена вверх.
Шаг 2
Выкрутите десять винтов JIS #0 по краям ноутбука.
Два нижних винта немного короче.
Шаг 3
Осторожно освободите каждую сторону нижнего кожуха с помощью джимника.
Шаг 4
Поднимите задний корпус с компьютера.
Вы можете услышать щелчки или щелкающие звуки. Это просто освобождаются пластиковые клипсы.
Шаг 5 Вентиляторы охлаждения
Выкрутите четыре винта 4,8 мм JIS #0 (по два на каждом вентиляторе).
Шаг 6
Отсоедините разъем вентилятора от материнской платы с помощью пинцета.
Будьте осторожны, так как маленькие зажимы и провода можно легко повредить.
Шаг 7
Аккуратно поднимите каждый вентилятор вверх и выведите из положения.
Шаг 8 Материнская плата
Отсоедините разъем экрана, слегка потянув за клипсу.
Провода очень хрупкие, поэтому отсоединение не должно требовать больших усилий.
Шаг 9
Открутите семь 4-миллиметровых винтов JIS #0 с материнской платы.
Один из них может быть скрыт, поэтому потребуется отсоединить разъем экрана.
Шаг 10
Открутите два 6,5-мм винта JIS #0, расположенных в верхних углах материнской платы.
Шаг 11
С помощью инструмента для открывания поднимите заслонки, которые крепят экран к основанию.
Шаг 12
Отключите антенну Wi-Fi, отсоединив черный и белый провода, расположенные за портом ethernet.
При сборке обратите внимание на соответствующие треугольники для каждого провода.
Шаг 13

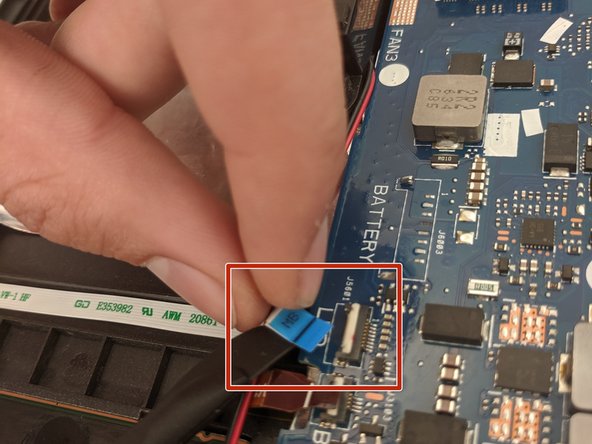

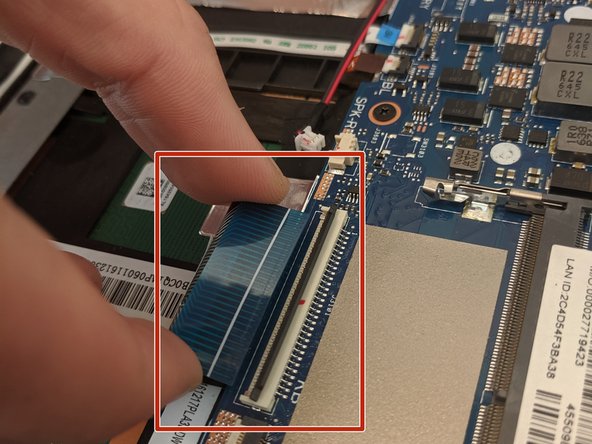

С помощью инструмента Spudger подденьте выступы разъемов на материнской плате и выдвиньте четыре ленты.
Шаг 14

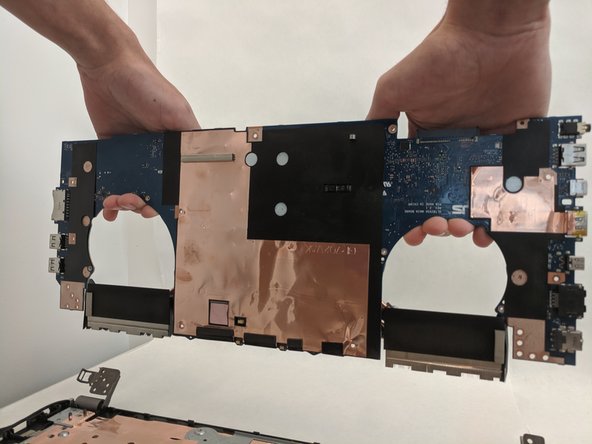

Возьмитесь за материнскую плату в месте расположения вентиляторов и поднимите ее вверх.
Не прилагайте усилий. Если вы почувствуете сопротивление, повторно прочтите данное руководство, чтобы убедиться, что вы открутили все винты и разъемы.
