Введение
Блок сканера позволяет пользователям сканировать копии.
Шаг 1 Блок двусторонней печати
Удерживайте кнопку плоским концом вниз от принтера. Когда вы услышите щелчок, блок двусторонней печати можно извлекать из принтера.
Шаг 2
Снимите блок двусторонней печати с задней панели принтера, расположив его лицевой стороной вверх.
Шаг 3 Блок сканера
Найдите два отверстия для винтов, которые соединяют два цилиндрических удлинителя из верхней части блока сканера с принтером.
Шаг 4

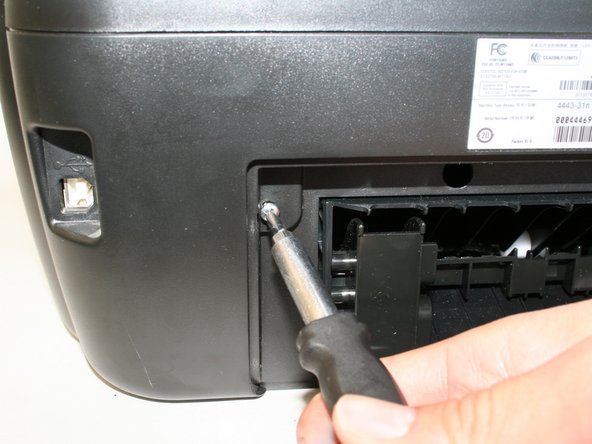

Выкрутите два винта Phillips 1 мм размера#6 (с головкой 5 мм), соединяющие блок сканера с принтером.
Шаг 5

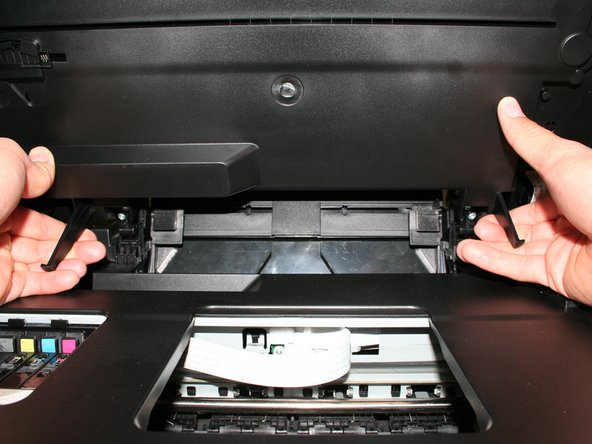

Поднимите и закройте блок сканера, чтобы убедиться, что петли фиксируются в поднятом положении.
Шаг 6

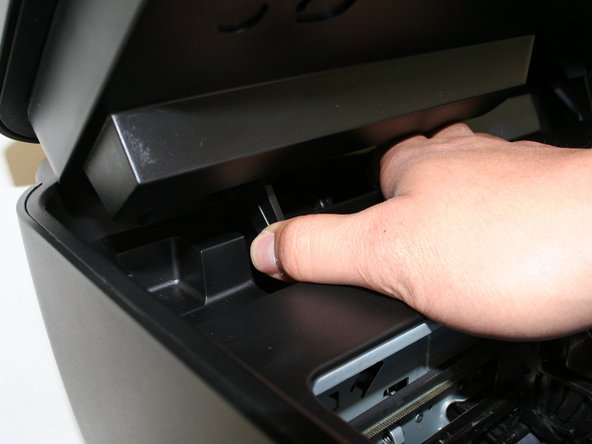

Одновременно с двух сторон сильно надавите на петли по направлению к центру принтера. Петли должны легко приподниматься и сниматься.
Шаг 7
Найдите три винта, соединяющие пластиковый лоток с принтером.
Шаг 8

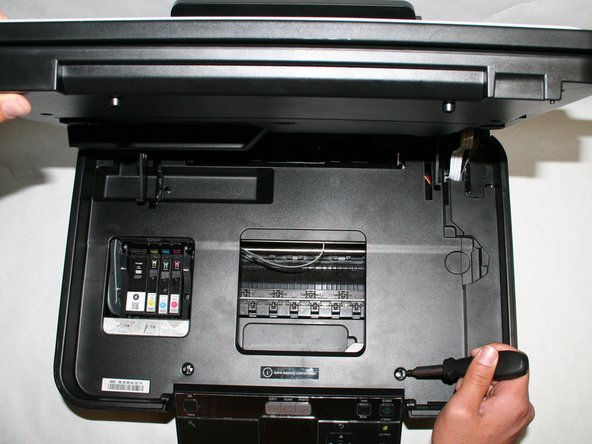

Выкрутите три винта Phillips 1 мм размера#6 (с головкой 5 мм), соединяющие блок сканера с принтером.
Шаг 9

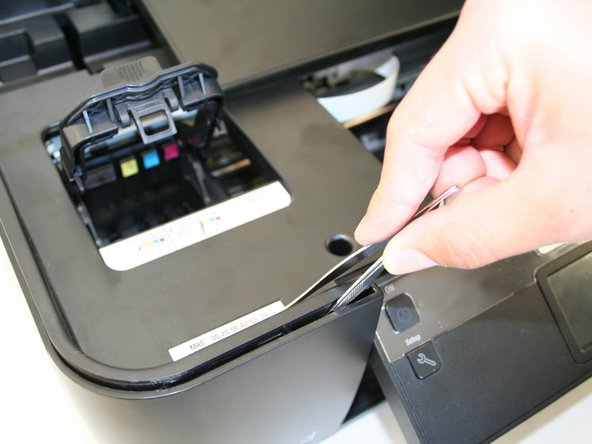

Снимите пластиковую крышку, разблокировав пластиковые петли на внутренних краях принтера. Используйте инструмент для вскрытия пластика или пинцет, чтобы медленно продвигаться между складками вокруг принтера, чтобы разблокировать его.
Шаг 10
Медленно поднимите, но не снимайте пластиковую крышку с блоком сканера так, чтобы обнажить три кабеля, соединяющие блок сканера с принтером.
Шаг 11

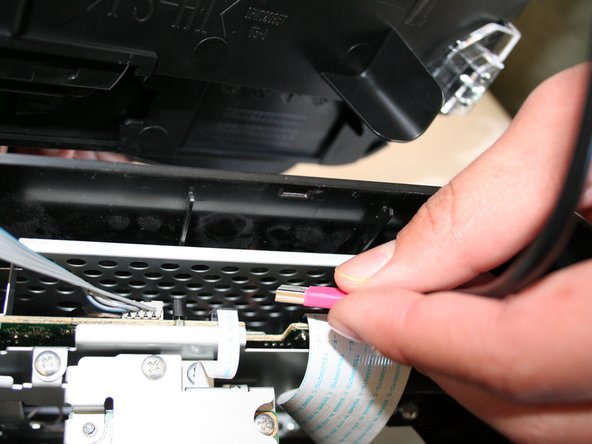

Осторожно отсоедините розовый кабель.
Шаг 12

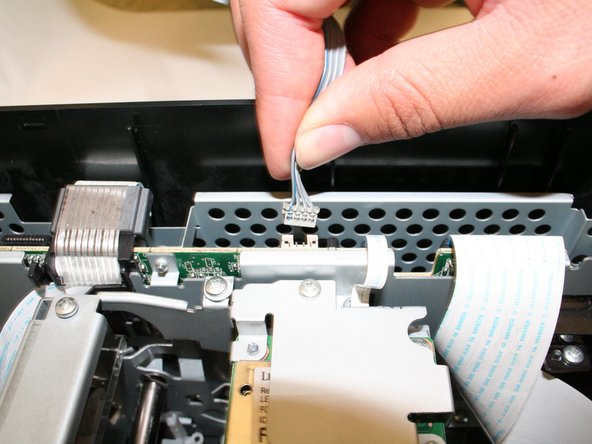

Осторожно отсоедините серый кабель данных.
Шаг 13

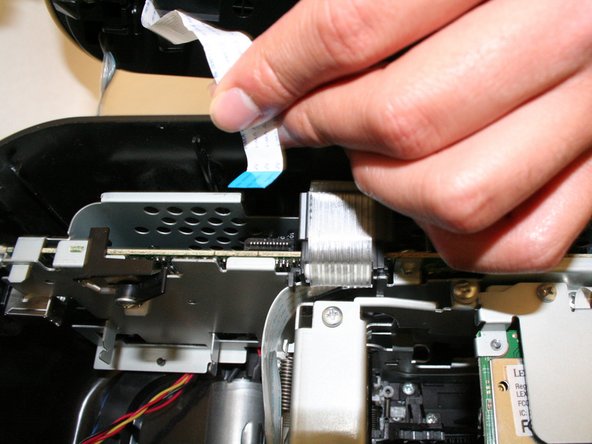

Осторожно отсоедините белый ленточный кабель данных.
Шаг 14

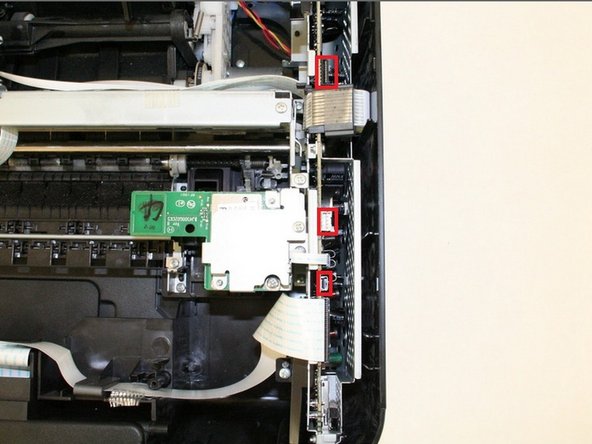

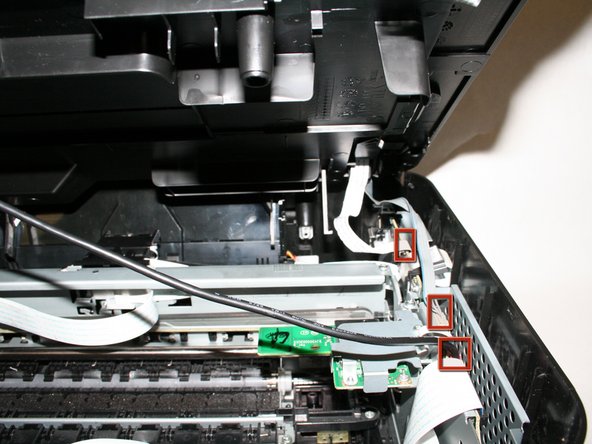

Найдите три порта для кабелей от блока сканера и убедитесь, что они отсоединены.
Шаг 15

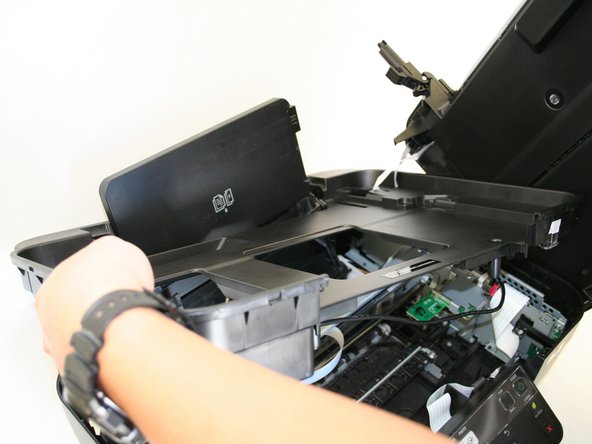

Снимите блок сканера с пластиковой крышкой, подняв его с нижней части принтера.
Будьте осторожны с лотком для бумаги и убедитесь, что он равномерно поднят через прямоугольное отверстие в пластиковом лотке.
