Введение
По прошествии некоторого времени двигатель в Porter-Cable PC60TAG может выйти из строя и потребовать замены. В данном руководстве показано, как это сделать.
Шаг 1 Сборка двигателя
С помощью отвертки Phillips #2 открутите 3/4-дюймовый винт Phillips на задней крышке.
Шаг 2
Держась за переднюю часть устройства, осторожно сдвиньте заднюю крышку на шнур.
Шаг 3
Используя отвертку Phillips #2, выкрутите 1/2-дюймовый крестообразный винт, удерживающий щеточный рычаг двигателя. Повторите с другой стороны.
Шаг 4
Осторожно отсоедините рычаг моторной щетки от другого устройства, провод можно оставить подключенным к устройству. Повторите с другой стороны.
Шаг 5
С помощью отвертки Phillips #2 выкрутите 1-дюймовый черный фиксирующий винт.
Шаг 6
Используя отвертку Phillips #2, выкрутите 4 винта Phillips 1/2″ вокруг головки редуктора.
Шаг 7
Осторожно отсоедините головную передачу от устройства и отложите в сторону.
Шаг 8
С помощью отвертки Phillips #2 открутите два винта 1/2″, крепящих головку к корпусу на нижней стороне кофемолки.
Шаг 9
С помощью отвертки Phillips #2 открутите два других 1/2-дюймовых винта, крепящих головку к корпусу на верхней стороне шлифовальной машины.
Шаг 10
Держась за головку устройства, осторожно вытащите узел двигателя из корпуса устройства.
Шаг 11
С помощью ключа на 9/16″ ослабьте гайку шпинделя внутри головки на блоке двигателя.

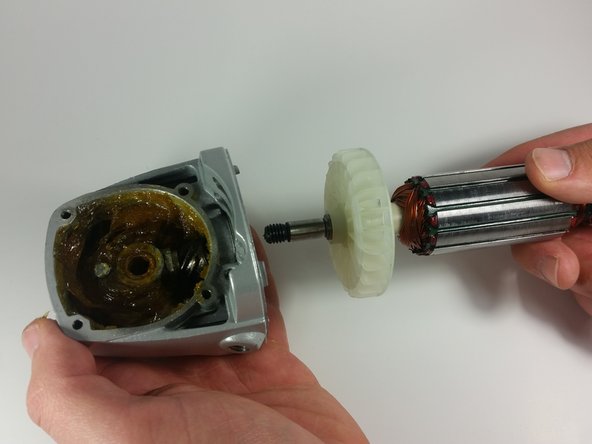

Шаг 12
Потяните узел двигателя в сторону от головки.
