Шаг 1 Отсоедините старый дисплейный блок
Используйте для этого не ноготь, а кирку или инструмент для открывания.
Синий пластик является частью блока дисплея, поэтому подденьте его.
НЕ ПОДДЕВАЙТЕ СТЕКЛО
Шаг 2 Отсоедините аккумулятор
Я забыл отсоединить аккумулятор, не повторяйте моей ошибки.
Я считаю, что разъем внутри розового контура (см. изображение) — это разъем батареи, который необходимо отсоединить.
Шаг 3 Открутите логическую плату
Все винты довольно похожи, так что если вы перепутаете один из них — это не конец света.

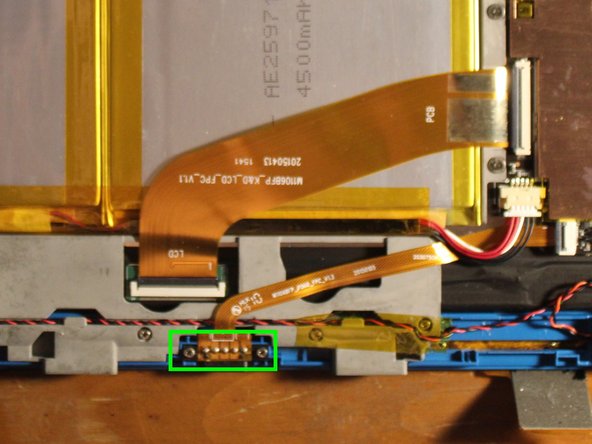

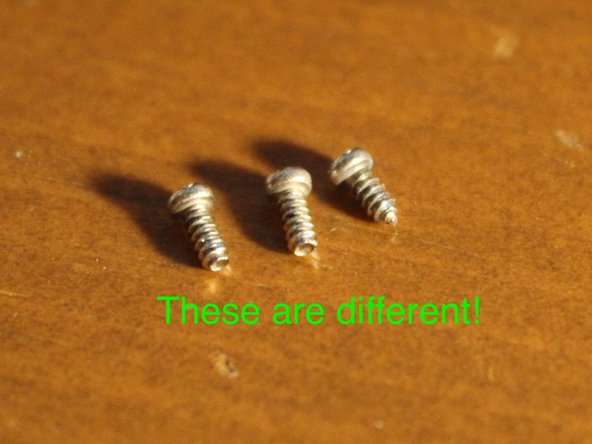

Однако два винта, которые крепят смарт-коннектор клавиатуры (зеленый контур), отличаются друг от друга.
Шаг 4 Отсоедините смарт-коннектор клавиатуры
Держите эти винты отдельно от остальных!

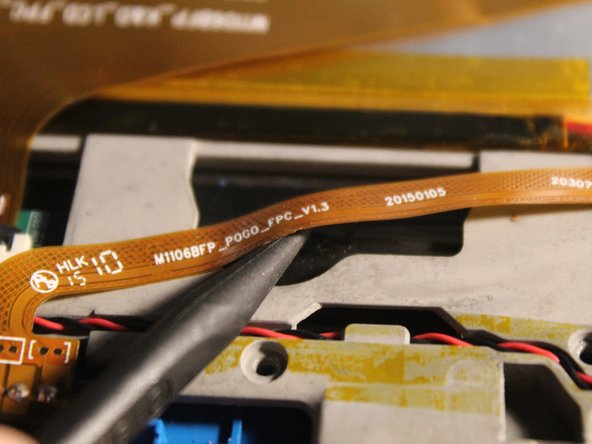

Как показано на рисунке, часть ленточного кабеля может быть приклеена. Используйте инструмент для поддевания и ОСТОРОЖНО подденьте его. Не торопитесь.
Шаг 5 Отсоедините веб-камеры
Переднюю камеру можно легко извлечь, поддев ее пластиковым инструментом.
Задняя камера приклеена, и для ее отсоединения потребуется немного больше смазки для локтей. Если вам повезет, она останется липкой, и ее можно будет приклеить на новый узел.
ПЕРЕНЕСИТЕ ПЛАСТИКОВЫЙ КВАДРАТ НА НОВУЮ СБОРКУ

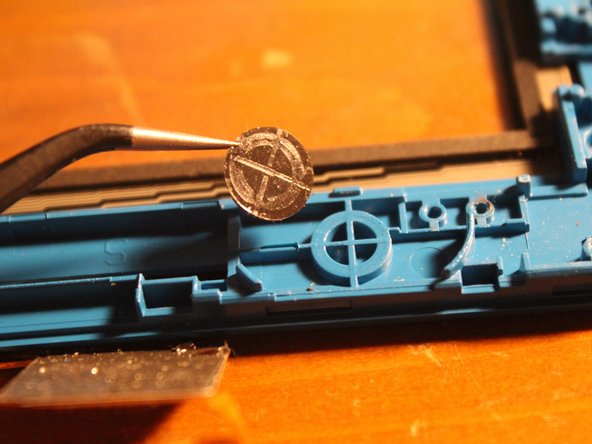

С помощью пинцета отделите пластиковый квадрат под веб-камерой (только для задней панели) и перенесите его на новую сборку.
Если осталось достаточно клея, чтобы приклеить новый квадрат, надавите на него пластиковым инструментом. Если нет, используйте двусторонний скотч.
Шаг 6 Отсоедините динамики

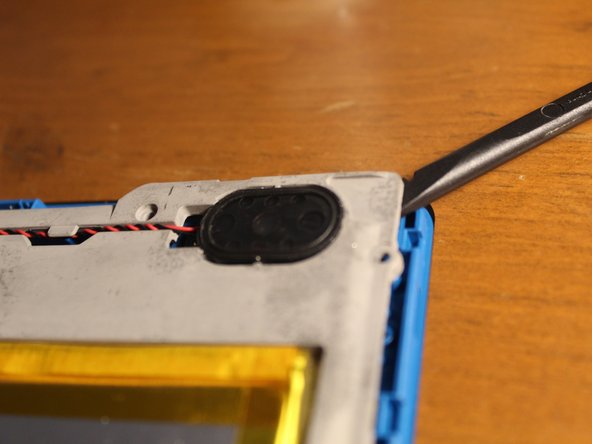

Правый динамик можно потянуть вверх, однако это может привести к отклеиванию клейкой наклейки. Если это произойдет, приложите нижнюю часть наклейки к новой сборке и добавьте каплю суперклея, чтобы вернуть ее на место.
Левый динамик можно будет поднять, когда вы позже будете поднимать остальную часть корпуса логической платы.
Шаг 7 Отсоедините ленточный кабель дисплея и ленточный кабель питания/объема.

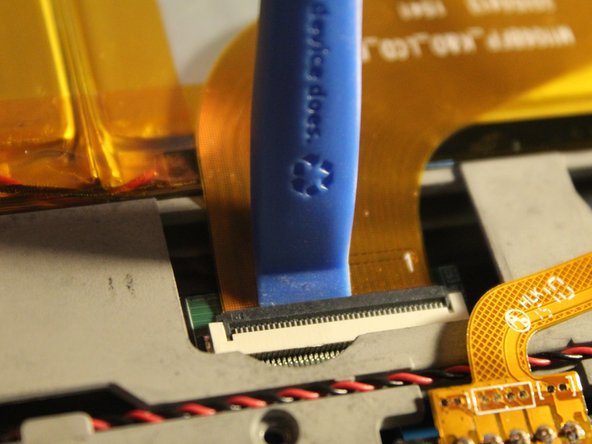

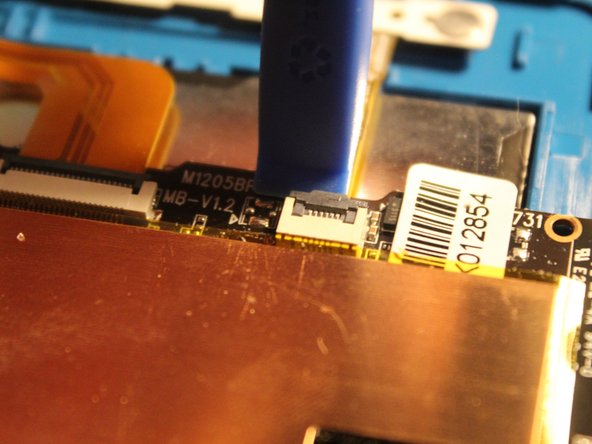

Большой ленточный кабель использует разъем типа ZIF. Используйте инструмент для открывания, чтобы безопасно поддеть его.
Ленточный кабель питания и громкости ведет к кнопкам в правой верхней части сборки. Эта полоска кнопок имеет клей на нижней части, поэтому ее следует аккуратно поднять, чтобы не погнуть.
Перенесите полоску на новую сборку, используя направляющие отверстия. (См. следующий шаг)
Шаг 8 Снимите корпус логической платы (и полоску кнопок)

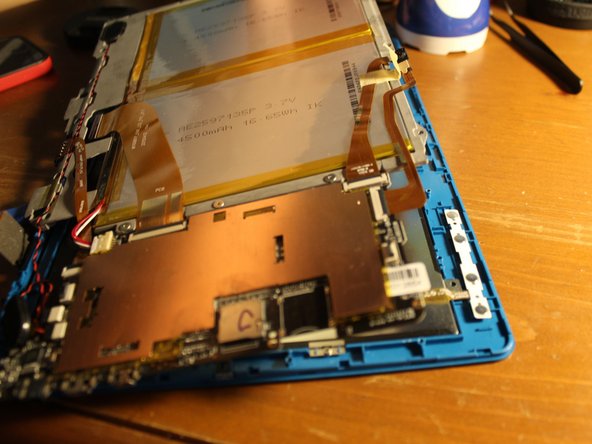

Начните поднимать всю логическую плату. При необходимости воспользуйтесь пробойником.
Обратите внимание, что в правом верхнем углу планшета находится полоска с кнопками, которую нужно поднять вверх.
Снимите и добавьте эту полоску в новую сборку.
Шаг 9 Снимите кронштейны ЖК-дисплея.
Снимите четыре кронштейна ЖК-дисплея, которые удерживают ЖК-дисплей на месте.
Каждый кронштейн выглядит одинаковым и двусторонним, поэтому перепутать их не составит труда.
Шаг 10 Замените пластиковую деталь для светодиодной лампы(?).
Если в вашей новой сборке нет этой пластиковой детали, замените ее.
Возможно, вам понадобится нанести новый клей, если старый не пригоден для использования.
На втором изображении новый узел слева.
