Введение
В этом руководстве мы расскажем вам, как извлечь и заменить беспроводную мини-карту.
Шаг 1 Закройте дисплей
ПРЕДУПРЕЖДЕНИЕ: Перед началом работы внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой вместе с компьютером, и выполните действия, описанные в разделе «Прежде чем начать». . После работы внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера».
Закройте дисплей и переверните компьютер.
Шаг 2 Открутите винты
Выкрутите винты, которыми крышка основания крепится к основанию компьютера.
Шаг 3 Сдвиньте и поднимите крышку основания
Сдвиньте и поднимите крышку основания с основания компьютера.
Шаг 4 Выровняйте выступы
Совместите выступы на новой крышке основания с пазами на основании компьютера и задвиньте крышку основания на место.
Шаг 5 Замените винты
Замените винты, которыми крышка основания крепится к основанию компьютера.
Шаг 6 Переверните компьютер
Переверните компьютер и откройте дисплей.
Шаг 7 Отсоединение кабеля аккумулятора
ПРЕДУПРЕЖДЕНИЕ: Перед началом работы внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой вместе с компьютером, и выполните действия, описанные в разделе Перед работой внутри компьютера. После работы с компьютером следуйте инструкциям, приведенным в разделе «После работы с компьютером».
Отсоедините кабель аккумулятора от разъема системной платы.
Шаг 8 Открутите винты
Выкрутите винты, которыми батарея крепится к основанию компьютера.
Шаг 9 Использование кабеля аккумулятора
С помощью кабеля аккумулятора поднимите аккумулятор и освободите его от выступов на основании компьютера.
Шаг 10 Переверните компьютер
Переверните компьютер и откройте дисплей как можно дальше.
Шаг 11 Кнопка питания
Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы заземлить системную плату.
Шаг 12 Закройте дисплей
Закройте дисплей и переверните компьютер.
Шаг 13 Выровняйте выступы
Совместите выступы на новой батарее с пазами на основании компьютера.
Шаг 14 Совместите отверстия для винтов
Совместите отверстия для винтов на батарее с отверстиями для винтов на основании компьютера.
Шаг 15 Замените винты
Замените винты, которыми батарея крепится к основанию компьютера.
Шаг 16 Подключите кабель аккумулятора
Подключите кабель аккумулятора к разъему системной платы.

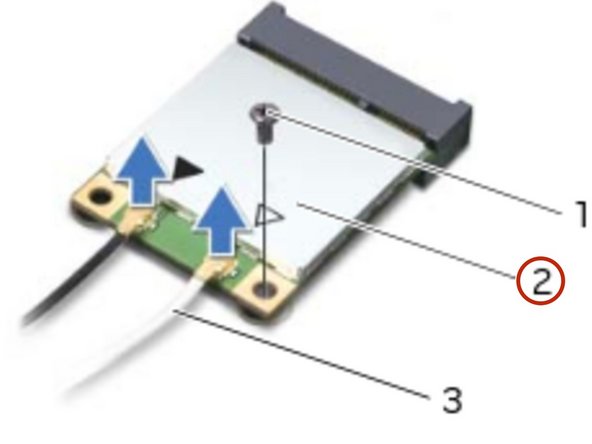

Шаг 17 Отсоедините кабели антенны
ПРЕДУПРЕЖДЕНИЕ: Перед началом работы внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой вместе с компьютером, и выполните действия, описанные в разделе Перед работой внутри компьютера. После работы с компьютером следуйте инструкциям, приведенным в разделе «После работы с компьютером».
Отсоедините антенные кабели от беспроводной мини-карты.
Шаг 18 Выкрутите винт
Выкрутите винт, крепящий беспроводную мини-карту к системной плате.

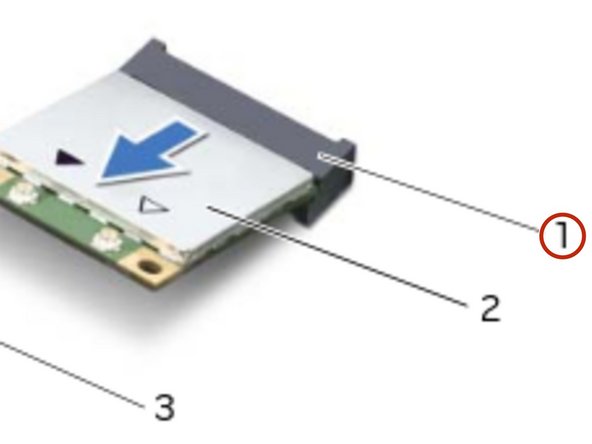

Шаг 19 Извлеките беспроводную мини-карту
Сдвиньте и извлеките беспроводную мини-карту из разъема системной платы.
Шаг 20 Выровняйте выемку
Совместите выемку на новой беспроводной мини-карте с выступом на разъеме системной платы.
ВНИМАНИЕ: Вставьте беспроводную мини-карту на место, надавливая на нее равномерно. При чрезмерном усилии вы можете повредить разъем.
ВНИМАНИЕ: Разъемы снабжены ключом для правильной установки. Если вы чувствуете сопротивление, проверьте разъемы на беспроводной мини-карте и на разъеме системной платы и установите беспроводную мини-карту на место.
ВНИМАНИЕ: Во избежание повреждения беспроводной мини-карты не прокладывайте кабели под ней.
Шаг 21 Установка беспроводной мини-карты
Вставьте беспроводную мини-карту в разъем системной платы под углом 45 градусов.
Шаг 22 Закрепление беспроводной мини-карты
Вставьте другой конец беспроводной мини-карты в разъем на системной плате и установите на место винт, крепящий беспроводную мини-карту к системной плате.
Шаг 23 Подключение антенных кабелей
Подключите антенные кабели к разъемам на беспроводной мини-карте.
