Шаг 1 Задние панели Neato XV-21
Переверните Neato на спину так, чтобы нижняя часть была открыта.
Открутите семь винтов.
Шаг 2
Поднимите панели, чтобы открыть батареи, щетку и вентилятор.
При выполнении этого шага сопротивление должно быть минимальным, не продолжайте, если части не отделяются легко.
Шаг 3
Основные компоненты Neato теперь открыты и готовы к чистке и/или замене.
Шаг 4 Батарея
Потяните за белый разъем, чтобы отсоединить аккумулятор от устройства.
Невыполнение этого шага может привести к поражению электрическим током или последующим осложнениям
Поднимите и извлеките батарею из полости устройства
При замене батареи обязательно используйте надлежащие методы утилизации.
Шаг 5 Лидарный датчик расстояния
Выкрутите 17 видимых винтов и 2 закрытых/скрытых винта рядом с батарейным отсеком, которые соединяют нижнюю и верхнюю части робота Neato.
Шаг 6
Поднимите и разделите две части, чтобы обеспечить доступ к датчику расстояния.
При выполнении этого шага может возникнуть небольшое сопротивление, убедитесь, что вы поднимаете детали прямо, а не под углом. При подъеме под углом детали могут зацепиться, что вызовет сопротивление.
Шаг 7

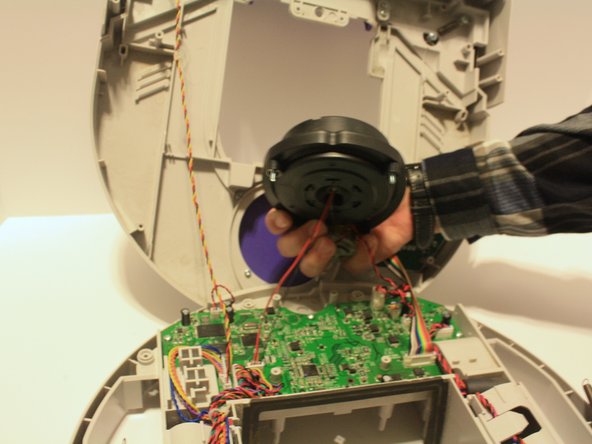

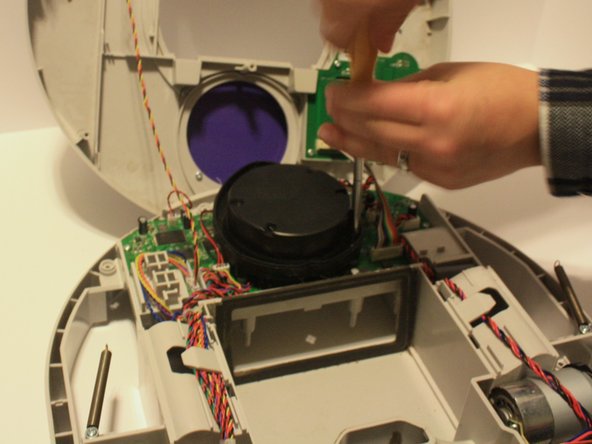

Открутите четыре винта на датчике лидара.
После полного отсоединения проводов отсоедините двигатель, чтобы открыть материнскую плату.
На этом этапе сопротивление должно быть минимальным. Не продолжайте, если есть сопротивление, это может привести к повреждению материнской платы
Шаг 8
Отсоедините и потяните за белые разъемы, указанные на изображении, это позволит полностью разъединить верхнюю и нижнюю панели
Шаг 9 Материнская плата
Отсоедините и потяните за белые разъемы, соединяющие ЖК-экран и компоненты материнской платы.
Шаг 10
Выкрутите четыре винта, которые крепят материнскую плату.
Шаг 11
Поднимите материнскую плату с устройства, чтобы можно было подключить новую материнскую плату.
При выполнении этого шага сопротивление должно быть минимальным. Не продолжайте, если сопротивление есть, это может привести к повреждению материнской платы
