Введение
Следуйте этому руководству, чтобы заменить приклеенную батарею в MacBook Pro с помощью набора iFixit со средством для удаления клея. Средство для удаления клея помогает ослабить клей, крепящий старую батарею, что облегчает ее извлечение.
Средство для удаления клея iFixit легко воспламеняется. Выполняйте эту процедуру в хорошо проветриваемом помещении. Не курите и не работайте рядом с открытым огнем.
Чтобы свести к минимуму риск повреждения, перед началом этой процедуры включите MacBook и дайте батарее полностью разрядиться. Если случайно проткнуть заряженную литий-ионную батарею, это может привести к опасному и неконтролируемому возгоранию. Если батарея выглядит опухшей или вздутой, примите дополнительные меры предосторожности.
Примечание: Растворитель, используемый для растворения клея аккумулятора, может повредить некоторые пластмассы. Следуйте всем инструкциям и будьте осторожны при нанесении растворителя.
Шаг 1 Отключите автозагрузку
Перед началом этой процедуры необходимо отключить функцию автозагрузки Mac. Автозагрузка включает Mac, когда вы открываете крышку, и может быть случайно включена во время разборки. Чтобы отключить автозагрузку, воспользуйтесь этим руководством или следуйте приведенным ниже сокращенным инструкциям. Эта команда может работать не на всех компьютерах Mac.
Включите Mac и запустите Терминал.
Скопируйте и вставьте следующую команду (или введите ее точно) в Terminal:
sudo nvram AutoBoot=%00
Нажмите [return]. Если появится запрос, введите пароль администратора и снова нажмите [return]. Примечание: клавиша возврата может также обозначаться как ⏎ или «enter».
Теперь вы можете безопасно выключить Mac и открыть нижнюю часть корпуса, чтобы он случайно не включился.
Когда ремонт будет завершен и Mac будет успешно собран, снова включите автозагрузку с помощью следующей команды:
sudo nvram AutoBoot=%03
Шаг 2 Открутите винты pentalobe
Прежде чем приступить к работе, отключите MacBook от сети и выключите его. Закройте дисплей и положите его на мягкую поверхность верхней стороной вниз.
С помощью зубочистки P5 открутите шесть винтов, крепящих нижний корпус:
Два винта 6,2 мм
Четыре винта 3,4 мм
На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается именно туда, откуда был извлечен, чтобы не повредить устройство.
Шаг 3 Откройте щель с помощью присоски
Приложите ручку присоски к нижнему корпусу в районе передней центральной части MacBook Pro.
Приподнимите ручку присоски, чтобы создать небольшой зазор между нижним корпусом и шасси.
Шаг 4 Отделите клипсы
Вставьте один угол открывающего резца в пространство между нижним корпусом и шасси.
Сдвиньте открывающую кирку за ближайший угол и наполовину вверх по боковой стороне корпуса.
При этом освободится первая из скрытых клипс, крепящих нижний корпус к шасси. Вы должны почувствовать и услышать, как освобождается зажим.
Шаг 5
Повторите предыдущий шаг с противоположной стороны, просунув отмычку под нижний корпус и подняв ее вверх, чтобы освободить вторую клипсу.
Шаг 6
Снова вставьте медиатор под передний край нижнего корпуса, рядом с одним из двух центральных отверстий для винтов.
Сильно поверните медиатор, чтобы освободить третий зажим, крепящий нижний корпус к шасси.
Повторите эту процедуру возле двух центральных отверстий для винтов, освобождая четвертый зажим.
Шаг 7
Сильно потяните нижний корпус к передней части MacBook (в сторону от шарнира), чтобы отделить последние клипсы, крепящие нижний корпус.
Потяните сначала за один угол, затем за другой.
Тяните в сторону — не вверх.
Это может потребовать значительного усилия.
Шаг 8 Снимите нижний корпус
Снимите нижний корпус.
Чтобы установить нижний корпус на место:
Установите ее на место и выровняйте скользящие зажимы возле петли дисплея. Нажмите и сдвиньте крышку в сторону шарнира. Она должна перестать скользить, когда зажимы войдут в зацепление.
Когда скользящие зажимы полностью задействованы и нижний корпус выглядит правильно выровненным, сильно нажмите на нижний корпус, чтобы задействовать четыре скрытых зажима под ним. Вы должны почувствовать и услышать, как они защелкиваются.
Шаг 9 Отсоедините разъем аккумулятора
Осторожно отклейте большой кусок ленты, закрывающий разъем батареи, на ближайшем к батарее краю логической платы.
Снимите ленту.
Шаг 10
Аккуратно отклейте маленький кусочек ленты, закрывающий разъем кабеля данных платы аккумулятора.
Лента встроена в ленточный кабель и не отсоединяется полностью. Просто отклейте ее настолько, чтобы получить доступ к разъему.
Шаг 11
Подденьте кончиком шила маленький черный стопорный язычок, фиксирующий кабель в разъеме.
Шаг 12
Отсоедините кабель данных платы аккумулятора, выдвинув его из разъема.
Выдвигайте параллельно логической плате, в направлении кабеля.
Шаг 13
Откиньте кабель данных платы аккумулятора в сторону и уберите его с дороги.
Шаг 14
С помощью драйвера T5 Torx выкрутите винт 3,7 мм «блинчик», крепящий разъем питания батареи.
Шаг 15 Отсоедините батарею
С помощью пробки аккуратно подденьте разъем питания аккумулятора, отсоединив его.
Поднимите разъем достаточно высоко, чтобы он остался отдельно от гнезда. Если в процессе ремонта он случайно соприкоснётся с разъёмом, это может привести к повреждению MacBook Pro.
Шаг 16 Открутите винты разъёма трекпада
С помощью ключа T3 Torx выкрутите два винта диаметром 1,8 мм, крепящих кронштейн разъёма кабеля трекпада.
Шаг 17
Снимите кронштейн разъёма кабеля трекпада с помощью пинцета.
Шаг 18 Отсоедините трекпад
С помощью шила отсоедините ленточный кабель трекпада, аккуратно поддев его разъем прямо вверх от логической платы.
Шаг 19 Нагрейте кабель трекпада
Приготовьте iOpener и положите его на ленточный кабель трекпада примерно на минуту, чтобы размягчить клей, прикрепляющий ленточный кабель трекпада к верхней части батареи.
Если у вас нет iOpener, используйте фен, чтобы прогреть кабель. Кабель должен быть теплым, но не слишком горячим, чтобы до него можно было дотронуться. Будьте осторожны, чтобы не перегреть батарею.
Шаг 20 Отсоедините кабель трекпада
Осторожно отделите ленточный кабель трекпада от аккумулятора и сдвиньте его с места.
Не складывайте и не рвите кабель.
Шаг 21 Открутите винты крепления трекпада
С помощью отвертки T5 Torx выкрутите десять винтов, крепящих блок трекпада:
Два винта 4,3 мм
Восемь винтов 5,8 мм
Шаг 22
Слегка приоткройте дисплей, чтобы получить доступ к трекпаду.
Осторожно выведите ленточный кабель трекпада через отверстие в раме MacBook Pro.
Шаг 23 Извлечение трекпада
Снимите трекпад в сборе.
Не потеряйте шесть маленьких шайб (две круглые и четыре прямоугольные), которые лежат на нижней стороне трекпада.
Шаг 24 Открутите винты разъема клавиатуры
С помощью ключа T3 Torx выкрутите два винта диаметром 1,9 мм из кронштейна разъема клавиатуры.
Шаг 25
Снимите кронштейн разъема клавиатуры.
Шаг 26 Отсоедините клавиатуру
С помощью пробки отсоедините разъем клавиатуры, поддев его прямо вверх от логической платы.
Шаг 27 Отсоедините плату дисплея
Выкрутите два винта T3 Torx 2,9 мм, крепящих алюминиевую крышку над главным кабелем дисплея.
Снимите крышку.
Шаг 28
Выверните два винта 1,7 мм T3 Torx, крепящих алюминиевую крышку над гибким разъемом кабеля дисплея.
Снимите крышку.
Шаг 29
Подденьте гибкий кабель платы дисплея, чтобы отсоединить его от платы дисплея.
Шаг 30 Открутите винты порта Thunderbolt.
Используйте драйвер T3 Torx:
Выкрутите два винта 1,4 мм из кронштейна разъема порта Thunderbolt слева.
Выкрутите еще два винта 1,4 мм из кронштейна разъема порта Thunderbolt справа.
Шаг 31 Отсоедините левые порты Thunderbolt
С помощью пассатижей отсоедините левый разъем порта Thunderbolt, поддев его прямо вверх от логической платы.
Поддевайте с внутреннего края, ближе к вентилятору.
Аккуратно отодвиньте разъем в сторону, чтобы он не мешал извлечению логической платы.
Шаг 32 Отсоедините правые порты Thunderbolt
Повторите действия с правым разъемом порта Thunderbolt, подцепив его с внутреннего края и аккуратно отодвинув в сторону.
Шаг 33 Открутите винты разъема Touch ID
С помощью ключа T3 Torx выкрутите два винта диаметром 1,9 мм из кронштейна крышки, фиксирующего разъемы Touch ID и 3,5 мм аудиоразъема.
Шаг 34
Снимите кронштейн.
Шаг 35 Отсоедините разъем для наушников
С помощью палочки отсоедините гибкий кабель аудиоразъема 3,5 мм, поддев его прямо вверх от логической платы.
Аккуратно отодвиньте гибкий кабель в сторону.
Шаг 36 Отключение Touch ID
Отсоедините гибкий кабель Touch ID и кнопки питания, поддев его прямо вверх от логической платы.
Шаг 37 Нагрейте кабель Touch ID
При помощи iOpener, тепловой пушки или фена слегка нагрейте клей под гибким кабелем кнопки питания/Touch ID.
Шаг 38 Подденьте кабель Touch ID
Осторожно подденьте гибкий кабель открывающимся медиатором, чтобы отделить его от логической платы, и аккуратно отодвиньте его в сторону.
Будьте очень осторожны, чтобы не повредить этот хрупкий гибкий кабель. Прикреплённый датчик Touch ID уникально сопряжён с логической платой вашего MacBook — если он повреждён, только Apple сможет успешно заменить его.
Если у вас возникли проблемы, не форсируйте ситуацию — приложите еще немного тепла и попробуйте снова.
Шаг 39 Открутите винт дигитайзера Touch Bar
С помощью ключа T3 Torx выкрутите винт диаметром 1,9 мм из кронштейна разъёма дигитайзера Touch Bar.
Шаг 40
Снимите кронштейн.
Шаг 41 Отсоедините дигитайзер Touch Bar
С помощью пробки отсоедините дигитайзер Touch Bar, поддев его разъем прямо вверх от логической платы.
Шаг 42 Открутите винты крепления дисплея Touch Bar
С помощью ключа T3 Torx выкрутите два винта диаметром 1,9 мм из кронштейна разъема дисплея Touch Bar.
Шаг 43
Снимите кронштейн.
Шаг 44 Отсоедините дисплей Touch Bar
С помощью пассатижей отсоедините разъем дисплея Touch Bar, поддев его прямо вверх от логической платы.
Шаг 45 Отсоедините разъем микрофона
Отклейте пленку, закрывающую гнездо разъема микрофона.
Шаг 46 Отсоедините микрофон
Откройте запорную крышку на разъеме ZIF микрофонного кабеля, подтолкнув его прямо вверх от логической платы.
Шаг 47
Отсоедините кабель микрофона, потянув его назад от вентилятора, пока он не выскользнет из гнезда.
По возможности тяните за прикрепленную ленту, а не за сам кабель.
Шаг 48
Отклейте ленту, закрывающую разъем для левого твитера.
Шаг 49 Отсоедините левый твитер
Откройте крышку фиксатора разъема ZIF левого твитера, поддев его прямо вверх от логической платы.
Шаг 50
Отсоедините кабель, потянув его в сторону твитера, пока он не выскользнет из гнезда.
По возможности тяните за прикрепленную ленту, а не за сам кабель.
Шаг 51
Под гибким кабелем твитера находится второй разъем ZIF для левого основного динамика.
Отклейте ленту, закрывающую гнездо для левого основного динамика.
Шаг 52 Отсоедините левый основной динамик
Откиньте запорную крышку разъема ZIF левого основного динамика, поддев его прямо вверх от логической платы.
Шаг 53
Отсоедините кабель левого основного динамика, потянув его в сторону твитера, пока он не выскользнет из гнезда.
Не забывайте тянуть за прикрепленную ленту, а не за кабель.
Шаг 54
Повторите шесть предыдущих шагов, чтобы отсоединить противоположный твитер и основной динамик (справа).
Для начала отклейте ленту, закрывающую разъем высокочастотного динамика.
Шаг 55 Отсоединение правого твитера
Откройте крышку фиксатора разъема ZIF правого твитера, поддев его прямо вверх от логической платы.
Шаг 56
Отсоедините кабель, потянув его в сторону твитера, пока он не выскользнет из гнезда.
По возможности тяните за изоленту, а не за сам кабель.
Шаг 57
Отклейте ленту, закрывающую разъем правого основного динамика.
Шаг 58 Отсоедините правый основной динамик
Откройте крышку фиксатора разъема ZIF правого основного динамика, подтолкнув его прямо вверх от логической платы.
Шаг 59
Потяните кабель правого основного динамика в сторону твитера, пока он не выскользнет из гнезда.
Шаг 60 Отсоедините антенны

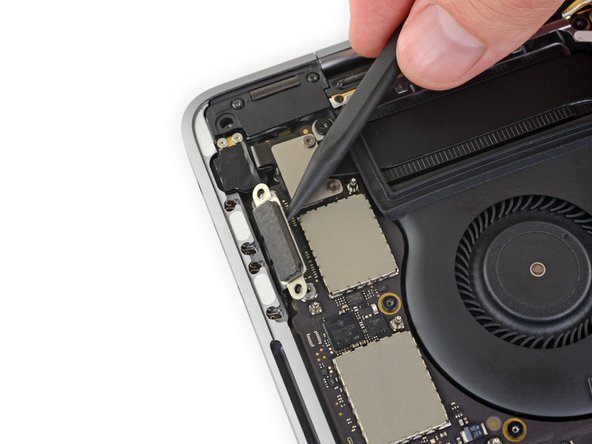

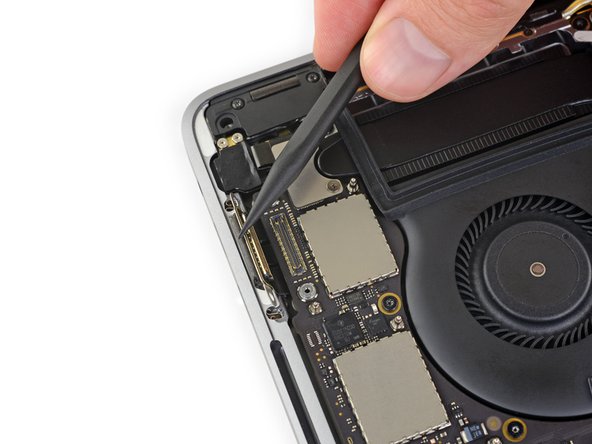

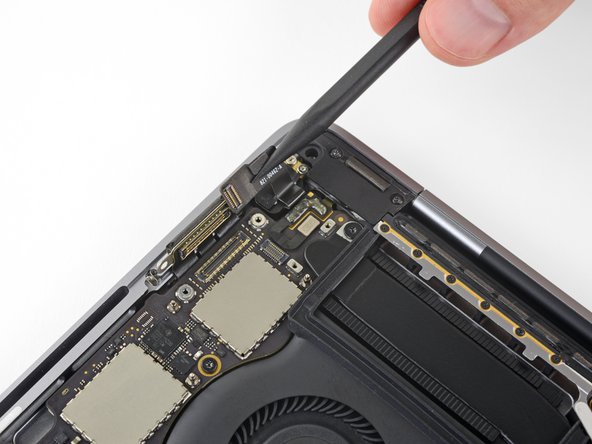

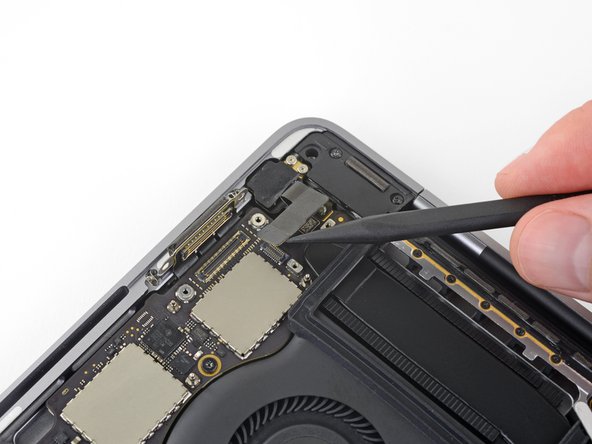

Отсоедините первый антенный кабель, потянув его вверх из гнезда.
Осторожно подведите пинцет или плоский конец лопатки под кабель, пока он не окажется рядом с гнездом, а затем аккуратно потяните или подденьте его, чтобы отсоединить.
Шаг 61
Повторите предыдущий шаг, чтобы отсоединить два оставшихся антенных кабеля.
Чтобы снова подключить каждый кабель, совместите разъем с его гнездом, а затем нажмите на него, чтобы защелкнуть на месте.
Шаг 62 Выкрутите винт крепления пучка антенного кабеля
С помощью драйвера T5 Torx выкрутите винт 2,9 мм, крепящий пучок антенных кабелей.
Шаг 63 Открутите логическую плату
Выкрутите все десять винтов, крепящих блок логической платы:
Три винта 2,5 мм Torx T3
Пять винтов 2,9 мм Torx T5
Два винта Torx T5 диаметром 3,0 мм.
При сборке установите эти винты неплотно и при необходимости отрегулируйте положение платы логики, прежде чем затягивать винты.
Шаг 64 Снимите заслонки вентиляторов
Отделите (но не снимайте) две резиновые полоски для гашения вибрации от клея, которым они прикреплены к вентиляторам.
При необходимости слегка нагрейте их с помощью iOpener, фена или тепловой пушки, чтобы размягчить клей и облегчить отделение демпферов.

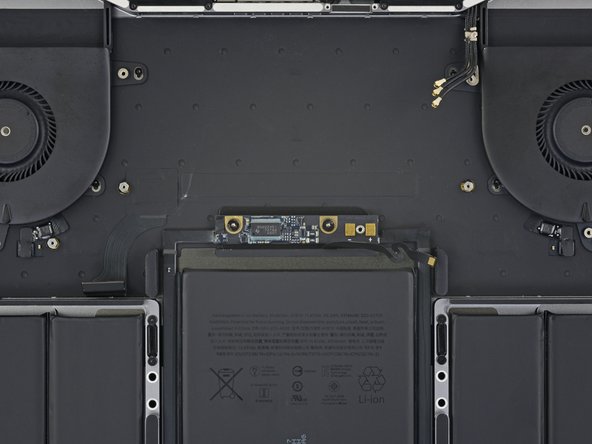

Шаг 65 Извлеките логическую плату в сборе

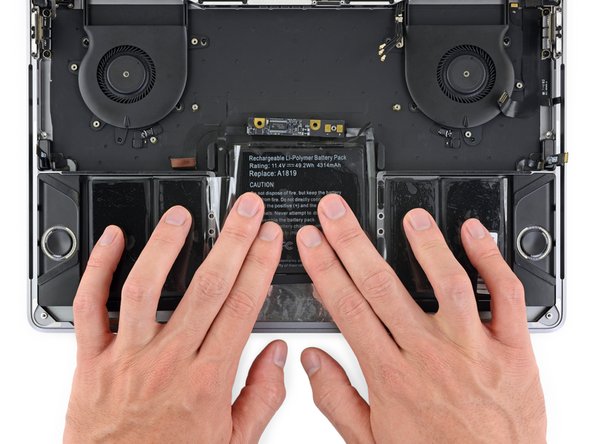

Блок логической платы плотно прилегает, но вы можете облегчить его извлечение, подсунув под левый край палец и слегка приподняв его.
При извлечении логической платы не должно возникать никакого сопротивления. Внимательно проверьте все кабели и при необходимости придерживайте их, чтобы они не зацепились за плату.
Приподнимитесь с левой стороны, чтобы снять блок логической платы.
Шаг 66 Установка логической платы
При повторной установке блока логической платы:
Проверьте выравнивание резиновых демпферов вибрации и при необходимости отрегулируйте их.
Проведите пучок антенного кабеля через зазор между логической платой и радиатором и убедитесь, что он правильно расположен, когда вы опускаете плату на место.
Убедитесь, что кабели не застряли под платой при ее установке. Внимательно проверьте каждое отмеченное место.
Шаг 67 Открутите плату аккумулятора
С помощью драйвера T5 Torx выверните два винта диаметром 3,2 мм из платы аккумулятора.
Шаг 68 Защитите дисплей и клавиатуру
Жидкое средство для удаления клея, входящее в комплект поставки, может повредить дисплей или клавиатуру MacBook Pro.
Чтобы защитить дисплей, поместите между ним и клавиатурой лист алюминиевой фольги и оставьте его на время работы.
Кроме того, с помощью скотча и/или фольги заклейте область под трекпадом. По желанию можно подложить впитывающее полотенце непосредственно под область трекпада, чтобы впитать излишки средства для удаления клея.

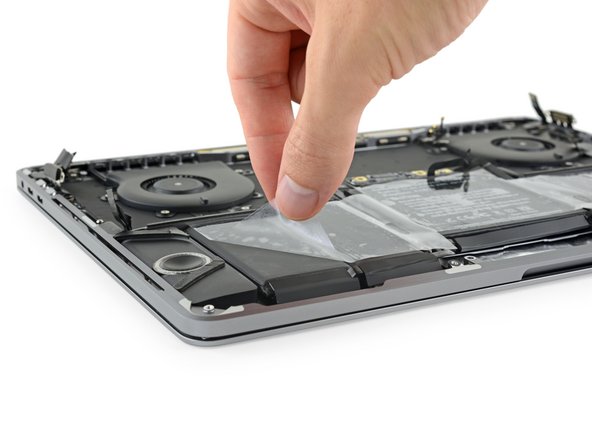

Шаг 69 Защита динамиков
Перед извлечением батареи важно защитить динамики с обеих сторон. Динамики, как и батарея, приклеены, поэтому если жидкое средство для удаления клея попадет под динамики, они могут отклеиться и дребезжать после ремонта.

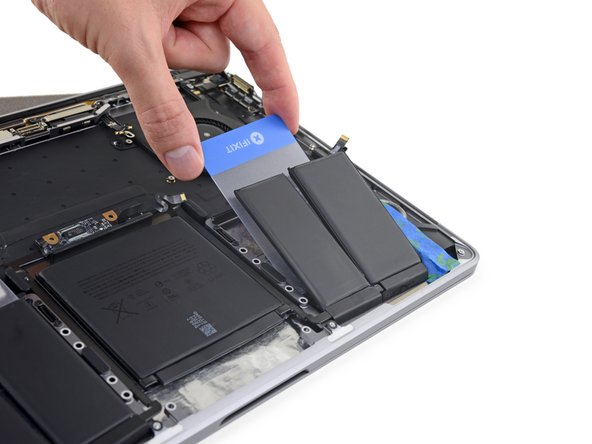

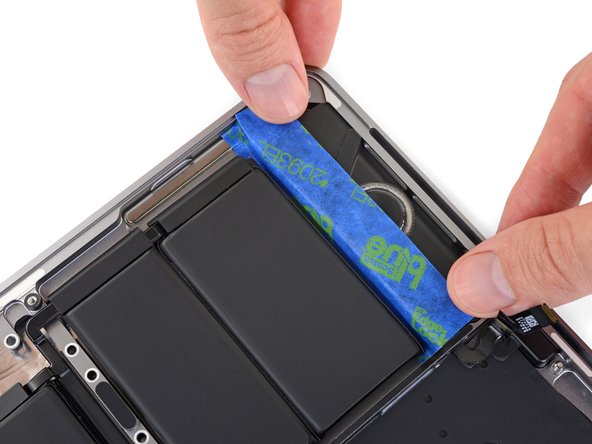

Отрежьте кусок упаковочной или малярной ленты и просуньте один край между батареей и динамиком с левой стороны.
Шаг 70

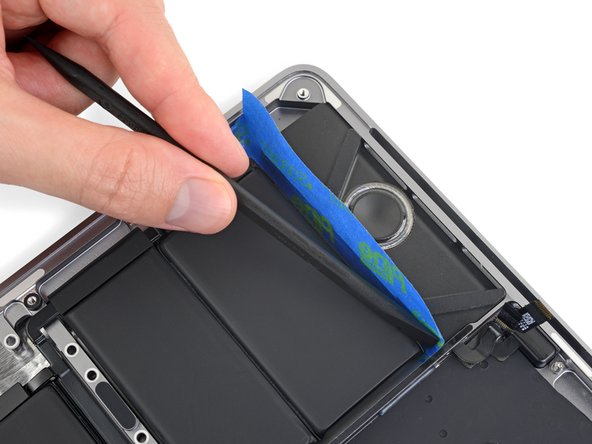

Надавите по всему краю ленты шпателем, чтобы она надежно приклеилась к алюминиевому корпусу MacBook Pro, изолировав динамик от батареи.
Будьте осторожны, чтобы не проткнуть и не проколоть батарею.
Сложите ленту и слегка приклейте ее к динамику, чтобы он не мешал.
Пенопластовые бамперы на верхней части динамика могут порваться при отклеивании ленты. Не прижимайте ленту непосредственно к бамперам.

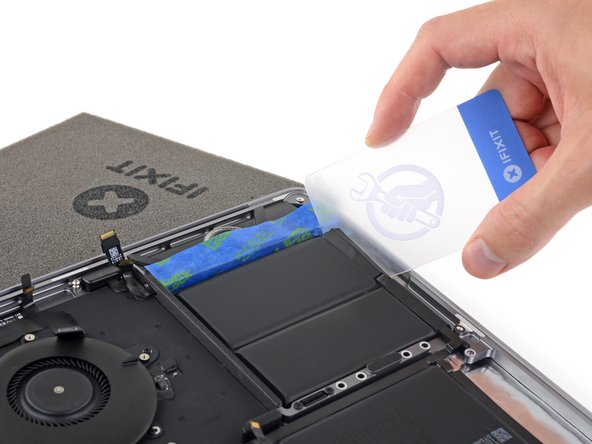

Шаг 71

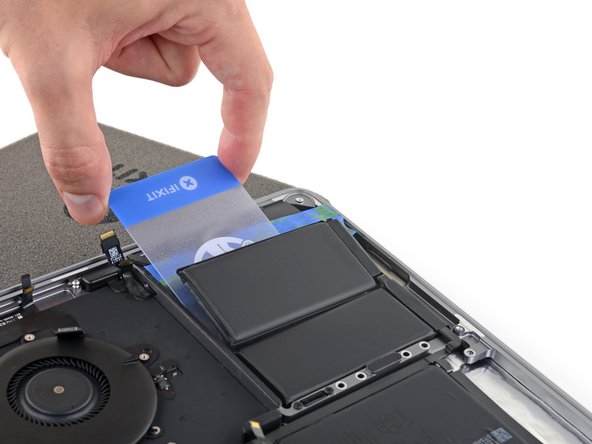

Повторите два предыдущих шага с противоположной стороны, чтобы изолировать другой динамик от батареи.

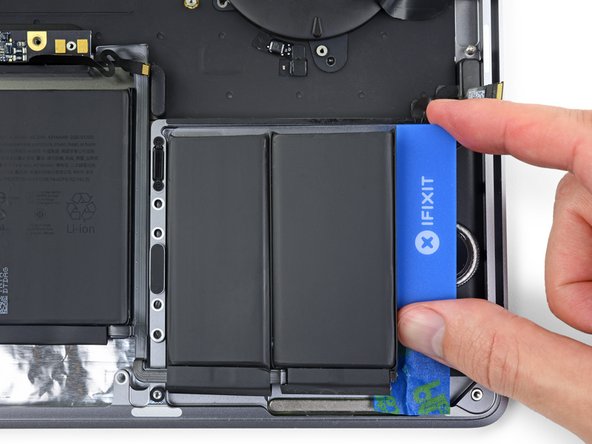

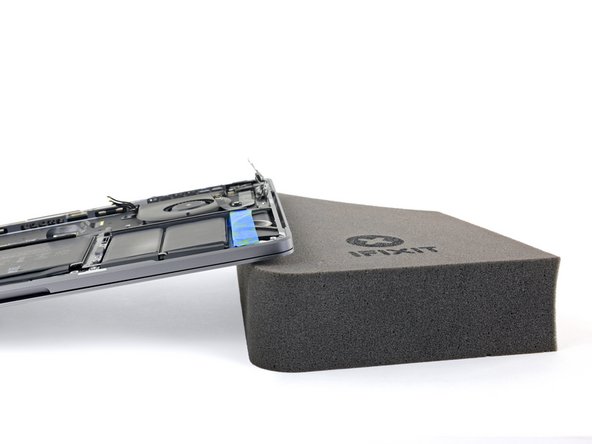

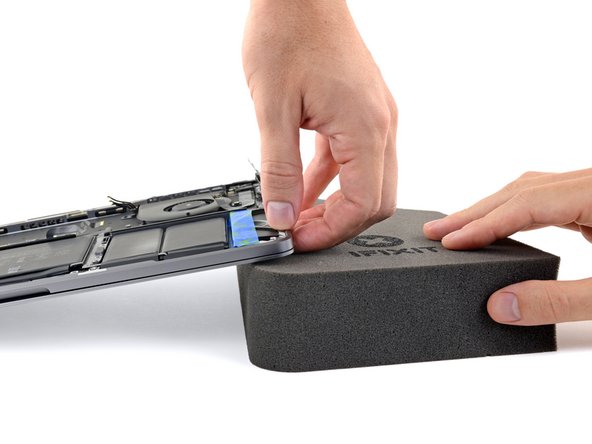

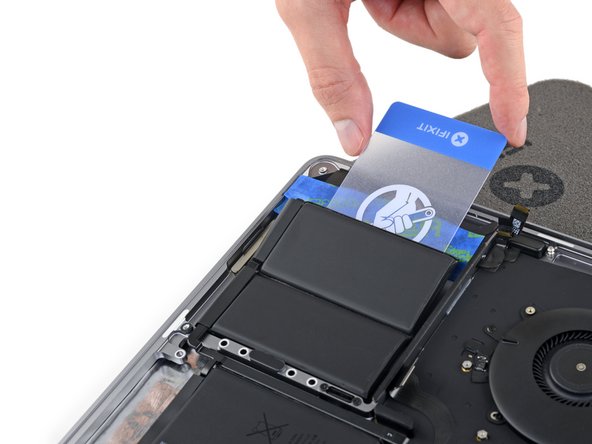

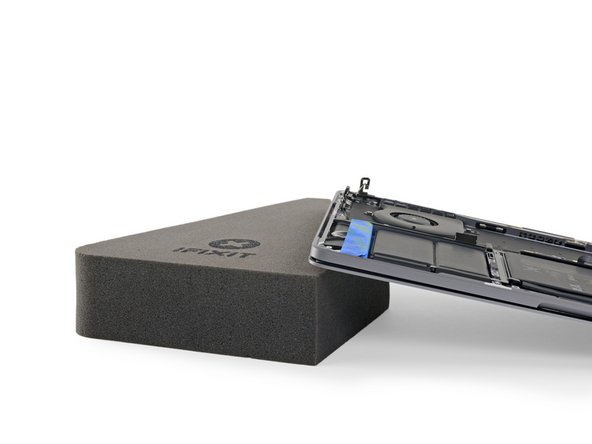

Шаг 72 Приподнимите правый край

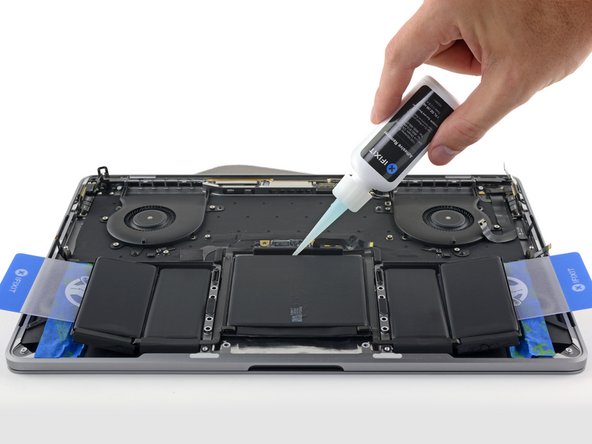

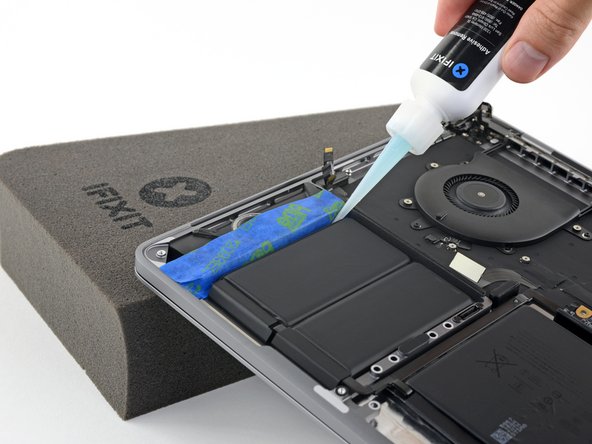

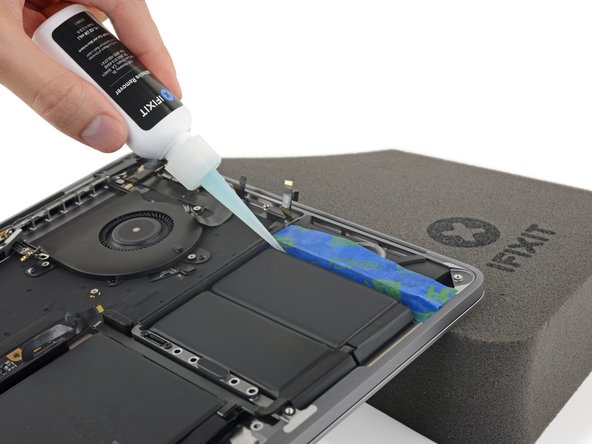

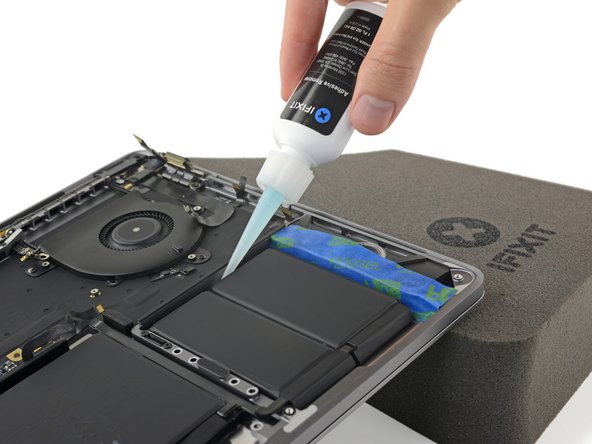

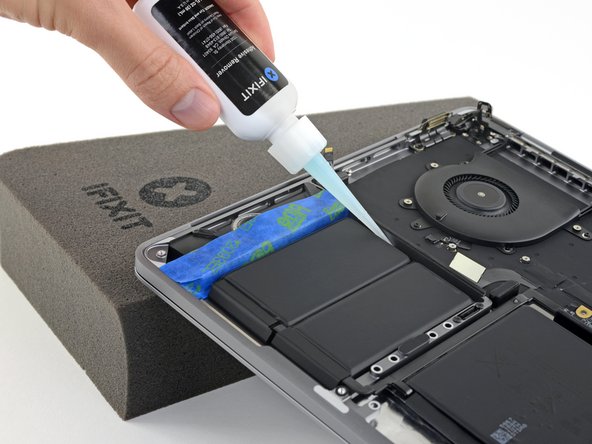

Чтобы контролировать поток средства для удаления клея и направить его в сторону от динамика, приподнимите правый край MacBook Pro на несколько сантиметров с помощью книги или пенопластового блока.
Шаг 73 Защитите глаза и кожу
Теперь, когда ваш MacBook Pro полностью подготовлен, пришло время подготовиться самому.
Средство для удаления клея iFixit содержит ацетон, который является слабым раздражителем для кожи и глаз.
При работе с жидкостью для удаления клея используйте средства защиты глаз. (Средства защиты глаз входят в ваш набор).
Не носите контактные линзы без защиты глаз.
В комплект также входят защитные перчатки. Если вы опасаетесь возможного раздражения кожи, наденьте перчатки прямо сейчас.
Шаг 74 Откройте средство для удаления клея
Снимите черную резиновую пробку с флакона средства для удаления клея.
Покрутите, чтобы ослабить или снять крышку флакона, прежде чем отрезать наконечник аппликатора.
Это разгерметизирует флакон и позволит выровнять давление перед тем, как отрезать наконечник аппликатора. Если пропустить этот шаг, средство для удаления клея может неожиданно выплеснуться при отрезании наконечника.

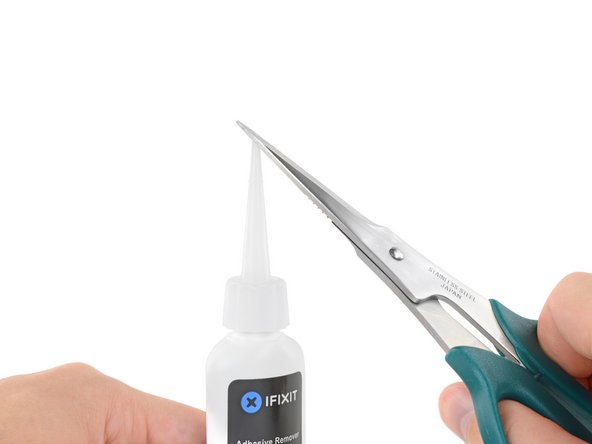

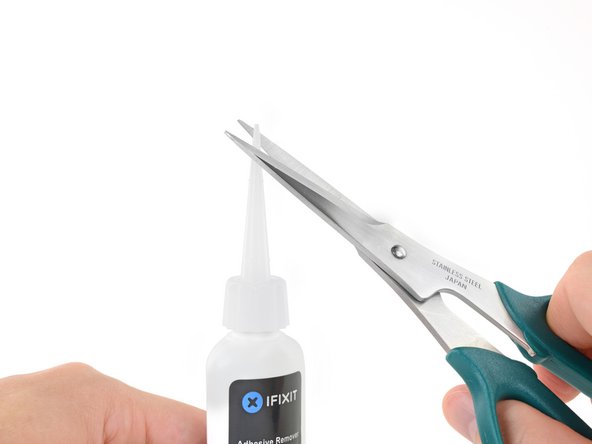

С помощью ножниц отрежьте запечатанный кончик аппликатора.
Обрезав узкий кончик, вы сможете лучше контролировать его и наносить средство для удаления клея в небольших количествах.
Закрутите и плотно закройте крышку флакона, прежде чем продолжить работу.
Шаг 75 Нанесите средство для удаления клея

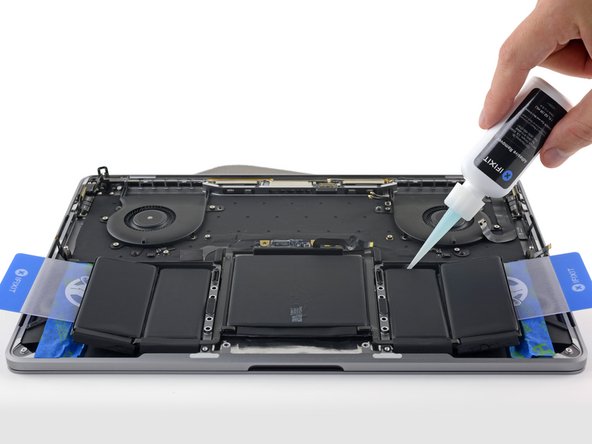

Нанесите несколько капель средства для удаления клея под крайний правый элемент батареи.
Не нужно использовать очень много средства — в маленькой бутылочке содержится более чем в два раза больше растворителя, чем требуется для удаления всех элементов батареи.
Подождите около двух минут, пока средство для удаления клея не проникнет внутрь и не размягчит клей батареи, прежде чем приступать к следующему шагу.
Шаг 76 Отделите внешний правый элемент батареи
Через пару минут вставьте один угол пластиковой карты под крайний правый элемент батареи, начиная с переднего края.
Это не должно потребовать больших усилий. Если у вас возникли проблемы, нанесите больше средства для удаления клея и дайте ему еще 2-3 минуты, чтобы проникнуть внутрь.
Постарайтесь не деформировать батарею. Поврежденная батарея может выпустить опасные химические вещества и/или загореться.
Покачайте карточку из стороны в сторону и подведите ее под элемент батареи.
Приподнимите ее, чтобы полностью отделить клей, но пока не пытайтесь извлечь элемент питания.
Временно оставьте пластиковую карту под элементом, чтобы предотвратить повторное приклеивание, пока вы продолжаете работу.
Шаг 77 Альтернативный вариант: отделите элемент питания с помощью зубной нити
Если вам трудно подвести карточку под какой-либо из элементов батареи, попробуйте просунуть под него кусочек флосса или проволоки. Потяните его из стороны в сторону пилящими движениями, чтобы отделить клей.
Наденьте плотные перчатки или обмотайте нить вокруг пары ручек водителя, чтобы не поранить пальцы.
Шаг 78 Приподнимите левый край
Повторите последние несколько шагов, чтобы отделить крайний левый элемент батареи.

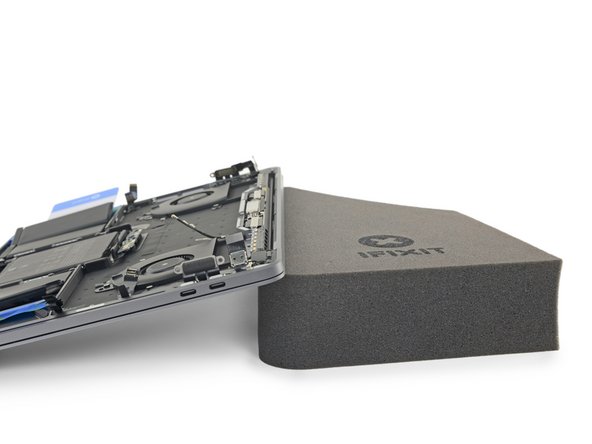

Для начала приподнимите левый край MacBook Pro, чтобы направить поток средства для удаления клея в сторону от динамика.
Шаг 79 Нанесите средство для удаления клея
Нанесите несколько капель средства для удаления клея под крайний левый элемент батареи и подождите около двух минут, пока оно не проникнет внутрь.
Шаг 80 Отделите крайний левый элемент
Подсуньте один угол пластиковой карты под крайний левый элемент батареи и аккуратно отделите клей, удерживающий его на месте.
Временно оставьте пластиковую карту под элементом, чтобы предотвратить повторное приклеивание, пока вы продолжаете работу.
Шаг 81 Приподнимите задний край
Затем приподнимите задний край MacBook Pro, чтобы направить поток средства для удаления клея в сторону от области клавиатуры/логической платы.
Шаг 82 Нанесите средство для удаления клея
Нанесите несколько капель средства для удаления клея под каждый из оставшихся трёх элементов батареи.
В алюминиевом корпусе под этими элементами есть отверстия, поэтому часть средства для удаления клея может вытечь наружу, а не проникнуть под батарею.
Следите за утечками и при необходимости нанесите больше средства для удаления клея на следующих этапах.
Подождите около двух минут, прежде чем продолжить работу.
Шаг 83 Отделите внутренний левый элемент
Оставшиеся два небольших элемента батареи расположены на слегка приподнятой части алюминиевой рамы MacBook.
Засуньте пластиковую карту под крайний левый элемент батареи, который вы уже отделили в предыдущих шагах, а затем аккуратно вставьте её между оставшимся левым элементом батареи и алюминиевым корпусом MacBook Pro.
Шаг 84
С помощью пластиковой карты полностью отделите оставшийся элемент батареи с левой стороны.
Оставьте пластиковую карту на месте, чтобы предотвратить повторное сцепление элементов батареи с левой стороны.
Шаг 85 Отделите внутренний правый элемент
Повторите два предыдущих шага, чтобы отделить оставшийся правый элемент батареи.
Шаг 86 Отделите средний элемент
Последний элемент батареи может быть сложнее удалить. При необходимости нанесите больше средства для удаления клея, чтобы облегчить работу.
Подведите угол одной из пластиковых карт под верхний край большого центрального элемента батареи.
Покачайте карточку из стороны в сторону и задвиньте ее под батарейный отсек, чтобы полностью удалить клей, удерживающий его на месте.
Шаг 87 Извлеките аккумулятор
Извлеките батарею.
Перед установкой новой батареи удалите весь оставшийся клей с корпуса MacBook Pro.
Отделите большие полосы клея с помощью пинцета или пальцев в перчатках.
Соскребите оставшиеся кусочки клея пластиковым инструментом и очистите все участки от клея средством для удаления клея или изопропиловым спиртом. Протирайте в одном направлении (не вперед-назад), пока корпус не станет чистым и готовым к установке нового аккумулятора.
Это может занять довольно много времени, поэтому наберитесь терпения.
Когда все будет готово, аккуратно снимите защитную пленку с динамиков.
Шаг 88 Установка аккумулятора
Дважды проверьте посадку и выравнивание новой батареи, прежде чем приклеивать ее.
Следите за кабелем данных батареи и убедитесь, что он не зажат или не зажат под платой батареи.
Если батарея поставляется с предварительно нанесенным на дно клеем, переверните ее и аккуратно отклейте подложку, чтобы обнажить клей. Если в комплекте с батареей не было клея, используйте тонкую двустороннюю клейкую ленту, например Tesa 61395, чтобы удержать батарею на месте.
Аккуратно расположите батарею и установите ее на место.
Сильно нажмите и удерживайте каждый элемент в течение 5-10 секунд, чтобы закрепить его в нижнем корпусе.
