Введение
В этом руководстве описана процедура замены аккумулятора для ноутбука повышенной прочности Panasonic Toughbook CF-19.
Существует несколько вариантов серии CF-19, включая Mk 1 — Mk 6. Однако процедура замены батареи идентична независимо от номера модели ноутбука. Эта процедура не требует специального инструмента или оборудования.
Шаг 1 Выполните предварительную проверку перед установкой
Проверьте номер детали и технические характеристики сменной батареи. Номер детали для серии CF-19 — CF-VZSU48. В зависимости от страны или местного законодательства после CF-VZSU48 могут следовать другие буквы и/или цифры.
Общая спецификация батареи: номер детали CF-VZSU48, литий-ионная батарея, 10,65 [В], 58 [Втч], 5700 [мАч].
Осмотрите внешний вид сменной батареи. Обратите внимание на следующие моменты;
Внешний вид: Любые повреждения на внешнем пластиковом корпусе, любые утечки внутреннего материала батареи в сборе.
Разъем батареи: Не допускается наличие посторонних предметов на электрическом контакте.
Разъем/розетка аккумулятора должны быть чистыми. Посторонние предметы могут вызвать короткое замыкание, что может привести к возгоранию или взрыву батареи в сборе.
Шаг 2 Найдите отсек для батареи
Найдите батарейный отсек ноутбука. Батарейный отсек ноутбука CF-19 расположен в правой части корпуса, рядом с пользователем.
Шаг 3 Разблокируйте и откройте дверцу батарейного отсека
Найдите защелку на крышке батарейного отсека.
Сдвиньте защелку в правую сторону.
Переместив защелку в правую сторону, сдвиньте ее вниз. Раздастся небольшой звук отпирания.
Чтобы открыть крышку отсека батареи, рекомендуется открыть экран ноутбука.

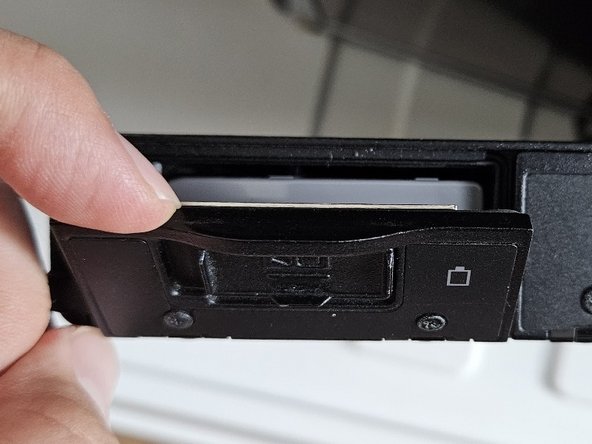

Сдвинув защелку вниз, потяните за верхнюю сторону дверцы отсека батареи.
Шаг 4 Извлечение батареи
Найдите батарею в батарейном отсеке.
Найдите маленький ремешок на батарее.
Цвет маленького ремешка может отличаться в зависимости от его артикула. В примере показан оранжевый цвет, но может быть синий или другой.
Возьмитесь за маленький ремешок и потяните батарею, чтобы полностью отделить и извлечь ее из ноутбука.
Если вы хотите утилизировать извлеченную батарею, следуйте местным правилам.
Если вы не собираетесь сразу же устанавливать сменную батарею, закройте дверцу батарейного отсека и заблокируйте ее. Несоблюдение этого требования может привести к попаданию воды/влаги/посторонних предметов в батарейный отсек и повреждению латопа.
Шаг 5 Установка сменной батареи
Если вы не завершили проверку внешнего вида и электрических контактов сменной батареи, выполните предварительную проверку перед установкой.
Перед установкой сменной батареи осмотрите внутреннюю часть батарейного отсека. Убедитесь в отсутствии посторонних предметов.
Задвиньте батарею внутрь отсека.
При установке электрический контакт батареи выходит на нижнюю сторону.
Корпус батареи прилегает к контуру батарейного отсека. Если для установки батареи требуется чрезмерное усилие, проверьте ее ориентацию.
Шаг 6 Закройте и заблокируйте дверцу батарейного отсека.

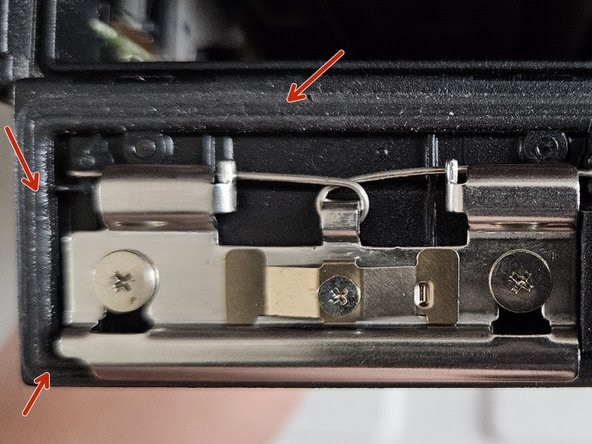

Прежде чем закрыть дверцу батарейного отсека, проверьте уплотнение по краю дверцы. Если уплотнение целое, закройте дверцу.
Уплотнение вокруг дверцы батарейного отсека выполнено из мягкого материала. Если на уплотнении есть повреждения, водо-/пыленепроницаемость будет снижена или нарушена.
Сдвиньте защелку вверх и переместите ее в левую сторону, чтобы полностью заблокировать дверцу батарейного отсека.
