Введение
В этом руководстве описано, как заменить 2 впаянных NiMH AAA аккумулятора в триммере BaByliss T86a.
Оригинальные аккумуляторы имеют емкость 600 мАч, я решил заменить их на аккумуляторы ENELOOP, потому что они долго сохраняют заряд.
Вам нужно искать версию с U-образными паяльными губками. Те, что я купил на местном сайте, имели EAN 8438493102642.
Шаг 1 Начало
Поехали!
Шаг 2
Отщелкните головку триммера
Выкрутите оба винта внутри головки (на фото: левый винт уже выкручен)
Шаг 3
Аккуратно снимите верхнюю часть, пока не увидите вот это. Посмотрите, как закреплена белая вставка в головке (которую вы только что сняли), потому что в какой-то момент она наверняка выпадет 🙂
Шаг 4
Теперь извлеките черную вставку, немного сдвинув ее вверх.
Шаг 5

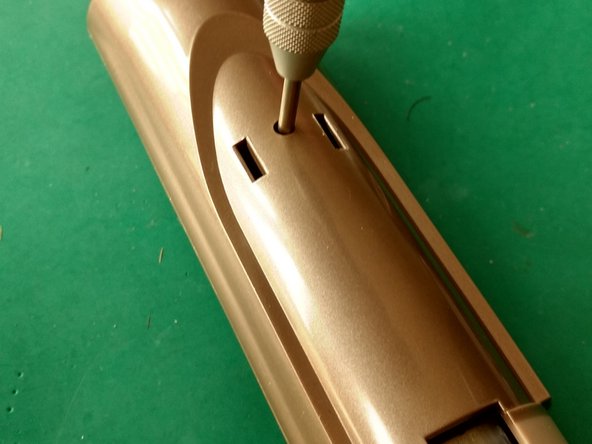

В этом крошечном отверстии прячется еще один винт
Шаг 6
Мы внутри!
Печатная плата вынимается, но сзади есть скользящие контакты, так что не пугайтесь, если триммер внезапно активируется. Просуньте что-нибудь между ними, а затем наклейте на ползунок изоленту, чтобы избежать дальнейшего контакта.
Шаг 7
Открутите двигатель, чтобы получить хороший доступ к нижней части печатной платы.
Шаг 8
Прежде чем начать отпаивать, запишите полярность, чтобы потом не было неприятных ошибок!!!
Припоя много, нагрейте одну сторону и аккуратно вытащите припой, потянув за батарею. Затем сделайте то же самое с другой стороны.
Убедитесь, что отверстия остались открытыми, чтобы мы могли вставить новые позже.
Шаг 9
Прежде чем мы начнем впаивать новые батарейки, нужно сделать еще одну вещь!
Да, вы правильно заметили: губки для пайки новых батареек будут, скорее всего, слишком широкими, поэтому мы их немного подрежем.
Вы работаете с батареями, которые были заряжены на заводе, не замыкайте их!
Шаг 10
ТАДА! Новые батареи вставлены
Шаг 11
Теперь к сборке: просто проделайте все шаги в обратном порядке и обратите на это внимание:
Сначала снова вкрутите мотор.
Удалите ленту, защищающую контакты
Правильно выровняйте печатную плату, прежде чем вставлять ее
Вставляя печатную плату, обратите внимание на светодиод, чтобы он был вставлен в свое отверстие, иначе вы не сможете закрыть корпус должным образом
Когда печатная плата вставлена, проведите быстрый тест, чтобы убедиться, что она работает
Прикрепляя головную часть, убедитесь, что белая вставка установлена правильно: два маленьких отверстия проходят через два штифта в головной части, поэтому отверстия для винтов идеально совпадают. Отцентрируйте подвижную часть вставки и отцентрируйте штифт мотора так, чтобы они fi
Шаг 12
Вот и все! Поздравляем вас с почти новым триммером для<5 euro / dollar
