Шаг 1 Требования
Для разборки я буду использовать набор инструментов iFixIt Protech Toolkit. В нем есть все необходимое и все инструменты, необходимые для разборки.
Шаг 2 Устройство
Вот они, умные часы W8 на базе Android.
Шаг 3 Снятие задней крышки
Первый шаг не требует никаких инструментов.
На задней панели вы можете снять заднюю крышку в левом нижнем углу.
Шаг 4 Извлечение аккумулятора
То, чего мы не видели со времен изобретения iPhone. Съемный и заменяемый аккумулятор
Под батареей вы найдете слот для карты памяти Micro SD (в комплект не входит, я добавил ее сам) и слот для SIM-карты

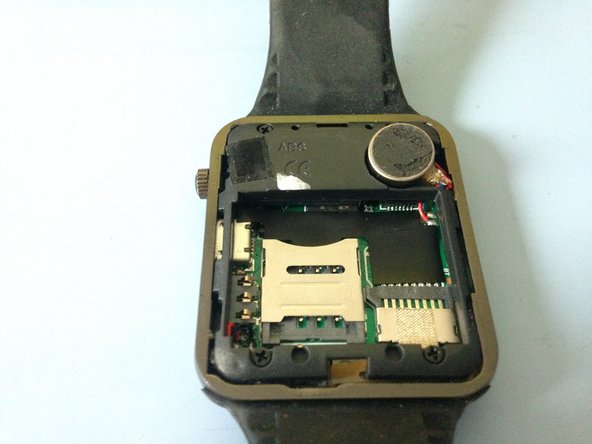

Шаг 5 Снятие вибромотора
Теперь нам нужно снять вибромотор, не обманывайтесь (как я), это НЕ батарея! (Спасибо, что поправил меня, Павел).
Для этого я использовал простой пинцет
Шаг 6 Откручивание винтов
Далее нам нужно удалить 4 винта в углах, они могут быть удалены с помощью головки 00

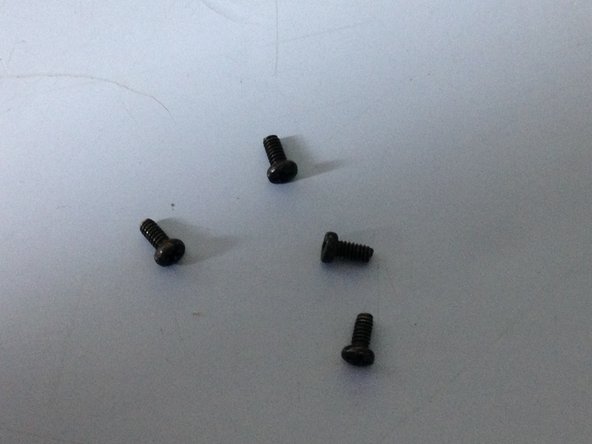

Шаг 7 Удаление винтов (2)
Еще один
А теперь.
Шаг 8 Снятие крышки
Открутив 4 винта, мы можем снять верхний слой.
Внизу и слева сверху находится динамик.
Это то, что они подразумевают под интегрированным аудио?
Шаг 9 Снятие полосок
Теперь мы можем снять ремешок с часов.
Если присмотреться, то внутри полосы находится GSM-антенна (спасибо за подсказку Pawel!).

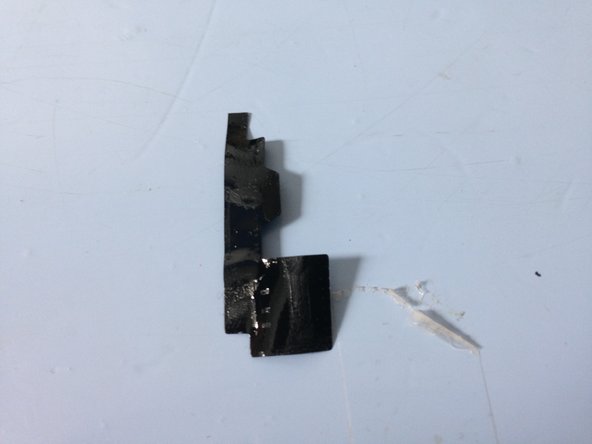

Шаг 10 Пластиковые крышки — наш злейший враг.
Если есть что-то, что не может остановить нас в iFixIt, то это должно быть именно это. Просто воспользуйтесь пинцетом из набора инструментов iFixIt Protech Toolkit, и все готово.
Шаг 11 Отсоединение кабелей и платы
Прежде чем снять плату, необходимо отсоединить 2 кабеля!
Обратите внимание, что эти два кабеля заблокированы, поэтому вам нужно будет просто нажать на замок, чтобы вы могли вытащить кабели, делайте это с точностью и аккуратностью, используя пинцет!
Теперь мы можем вынуть плату!
Шаг 12 Готово!
Вот мы и подошли к концу.
В таком маленьком устройстве так много функций. Сегодня мы узнали много нового.
А еще мы узнали, что камера iPhone 5C не умеет фотографировать с близкого расстояния!
