Шаг 1. Устранение проблемы перегрева iPhone 12 Pro Max
Телефон уже роняли, и экран треснул. После загрузки телефон показывает предупреждение о температуре.
Далее мы разберем телефон для тестирования. Отсоедините гибкие кабели. Извлекаем материнскую плату. В первую очередь проверяем, не деформирована ли материнская плата. Материнская плата не деформирована.
Шаг 2

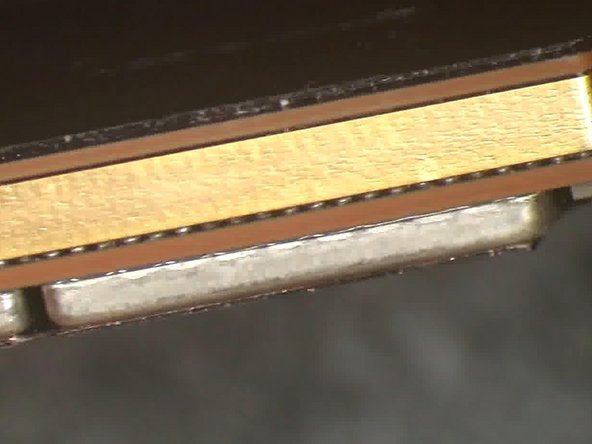

Под микроскопом видно, что материнская плата имеет псевдопайку. Тогда нам нужно отделить материнскую плату.
Отделите пенопластовую и пластиковую части. Положите материнскую плату на нагревательную платформу с температурой 165 °C для нагрева. Так как средний слой iPhone 12 использует среднетемпературную паяльную пасту для пайки, нам нужно помочь нагреву с помощью пистолета горячего воздуха при температуре 330 °C.
Во время нагрева попробуйте поддеть логическую плату лезвием. Если логическая плата отсоединится, снимите ее. Затем снимите сигнальную плату.
Шаг 3
Под микроскопом видно, что на логической плате отсутствуют площадки. Значит, нужно восстановить соединительные площадки. Очистите места соединения с помощью паяльника при температуре 380 °C и фитиля для припоя. Затем очистите соединительные площадки с помощью средства для очистки печатных плат.
Шаг 4
Затем с помощью скульптурного ножа соскоблите отсутствующие площадки, чтобы показать схемы. Пожалуйста, обратите внимание, чтобы не повредить GND при соскабливании.
Очистите площадки для склеивания с помощью средства для очистки печатных плат. Нанесите олово на площадки для склеивания с помощью паяльника.
Затем установите паяльные наконечники. Нанесите немного пастообразного флюса. Нагрейте паяльником для пайки. Очистите площадки для склеивания с помощью средства для очистки печатных плат.
Шаг 5
Нанесите паяльную маску на места соединения. Затем затвердейте с помощью УФ-лампы. После застывания удалите излишки паяльной маски скульптурным ножом, чтобы показать площадки.
Шаг 6

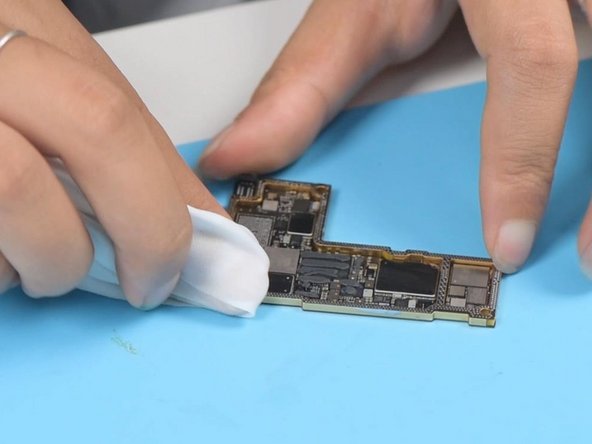

Очистите площадки для склеивания с помощью средства для очистки печатных плат. Затем очистите площадки для склеивания паяльником и фитилем для припоя. Продолжайте чистить площадки для склеивания с помощью салфетки для удаления пыли.
Шаг 7
Далее устанавливаем сигнальную плату. Прикрепите сигнальную плату к держателю. Установите трафарет для восстановления шариков. Равномерно нанесите немного низкотемпературной паяльной пасты. Удалите излишки паяльной пасты.
Отсоедините трафарет для раскатки. Поместите системную плату на нагревательную платформу с температурой 165 °C для нагрева под рекомбинацию. Снимите материнскую плату после того, как она остынет в течение 5 минут.
Установите материнскую плату для тестирования. Подключите экран. Телефон включается нормально. Предупреждение о температуре исчезло.
