Введение
Переключатель переднего/заднего хода — одна из самых чувствительных частей этого устройства. Владельцы этого устройства отмечают, что переключатель может выйти из строя из-за чрезмерного использования. Хотя замена не представляет особой сложности, будьте осторожны с проводами вокруг него.
Если переключатель вперед/назад не работает или отказывается функционировать, воспользуйтесь этим руководством, чтобы заменить его в вашем устройстве.
Шаг 1 Переключатель переднего/заднего хода
Убедитесь, что устройство отключено от источника питания, чтобы избежать поражения электрическим током.
Переверните устройство и открутите четыре 18-миллиметровых винта с помощью отвертки T20 Torx.
Выкрутите четыре винта диаметром 14 мм с помощью отвертки T20 Torx.
Шаг 2
Отверткой T20 Torx выкрутите четыре винта на каждом углу коробки передач.
С помощью пластиковой пробки отодвиньте коробку передач в сборе от основного корпуса.
Шаг 3
Отделите верхнюю половину раковины моллюска от инструмента.
Снимите редуктор в сборе, сдвинув его вперед.
Резкое вытягивание может повредить щетки двигателя. Извлекайте его с осторожностью.
Для облегчения извлечения двигателя может потребоваться сжать втулки.
Шаг 4

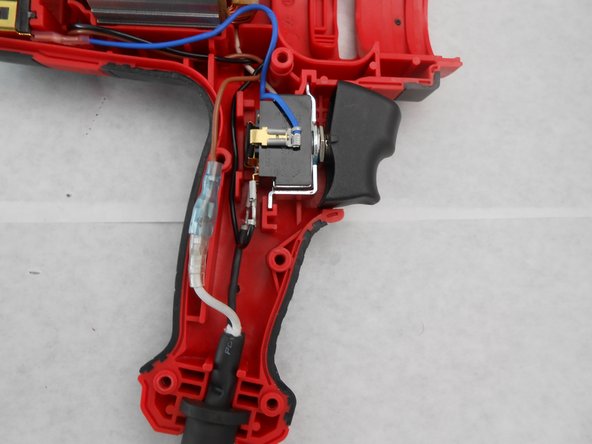

Потяните переключатель вверх, чтобы снять его с пластикового крепления.
К задней части выключателя подсоединены шесть проводов.
Снимите обмотку черного провода возбуждения с выключателя.
Шаг 5
Отсоедините синий провод нижней щетки (вверху справа) от разъема.
Отсоедините черный провод питания переменного тока от выключателя.
Провода не обязательно снимать по порядку, но это поможет свести к минимуму путаницу.
Шаг 6
Переверните выключатель вертикально.
Отсоедините белый провод верхней щетки от разъема.
Подключите все провода и установите новый выключатель обратно в пластиковый корпус.
Убедитесь, что все провода находятся вне корпуса, чтобы не повредить их при сборке.
