Введение
Ну, я нашел эту штуку в утилизации. Все детали казались целыми, и первое, что пришло мне в голову, было: разберите ее на части. Я использовал свой надежный набор инструментов и свой собственный самоучитель, чтобы разобрать эту штуку до основания, даже дойдя до удаления лазерной сборки!
Искренне ваш,
Джессика П. Фоукс
Шаг 1 Внешние характеристики
Судя по всему, это обычный Blu-Ray-плеер Samsung, способный воспроизводить 1080p с понижением разрешения для DVD-дисков, плюс несколько умных функций.
Шаг 2 Здесь ничего нет, сэр.
Ни снизу, ни спереди нет ничего, что могло бы намекнуть на то, как вскрыть эту #!@$% штуку! (Ругательства в стиле «сделай сам». Пусть начнутся игры)
Шаг 3 Задние входы/выходы
Похоже, что здесь есть HDMI, Ethernet и коаксиальный «цифровой аудиовыход». А еще он питается от кофе.
Безопасность превыше всего, малыши!
Шаг 4 Расположение винтов
Расположение винтов: Один в центре (над кофе), один над портом HDMI, и все. Пожалуйста, скажите мне, если есть третий, я не могу вспомнить.
Шаг 5 Упс, забыл про это.
Видимо, уже слишком поздно прислушиваться к этим предупреждениям.
Шаг 6 Открываем зверя
Подденьте два внешних края DVD-плеера. Смотрите фотографии для справки.
Я снял верхний пластиковый кожух, чтобы облегчить доступ к нему. Вы можете оставить его на месте. (Если хотите).
Шаг 7 Внутри зверя
Вы только посмотрите на эту компактность! Это просто потрясающе! (Я видел ноутбуки и получше этого).
Вы можете отсканировать этот QR-код. Возможно, это ссылка на ремонт или что-то в этом роде.
Шаг 8 Убийство!
Отсоединяем провод переменного тока. (Могу поклясться, что эта штука вздрагивала, когда теряла питание)
Интересно… Они не использовали центральный штифт. Из соображений безопасности? (Или просто странно?)
Шаг 9 Зацените мой WiFi, чувак!
Извлекаем провод беспроводной передачи данных. (Почему здесь только 5 проводов? В нем спрятан USB-конвертер?)
Шаг 10 Горячая тема
Ну… этого я не ожидал. Радиатор внутри DVD-плеера? Ха.
Забавно, но они поставляют предустановленный радиатор для этой машины, но не для Raspberry Pi.
Шаг 11 Извлечение карты WiFi + щита
Подденьте этот небольшой выступ, чтобы извлечь беспроводную карту. Здесь нет проводной антенны (она находится на плате), поэтому вы можете буквально выдернуть ее.
Есть несколько серебристых винтов, удерживающих пластиковый экран. Открутите их, после чего вы сможете отсоединить щит. (Это должно быть довольно очевидно).
Шаг 12 Извлечение внутренностей…
Металлический корпус, прочь! Все буквально из заводской упаковки, и это выглядит странно. Например, почему платы двух разных цветов(?).
Шаг 13 ОШИБКА: НЕ ПОДКЛЮЧЕН КАБЕЛЬ
Биксби: «Сэр, мы обнаружили аномалии отсутствующего кабеля в устройстве чтения дисков с первичными данными. Пожалуйста, подтвердите подключение».
Кто-нибудь понял, к чему я клоню? (FRIDAY в «Гражданской войне»)
Шаг 14 «Съемный носитель» был удален.
Это много кабелей? Как узнать, где что находится?
Лазерная сборка выглядит подозрительно. Похоже, я буду его вскрывать!
Было бы здорово, если бы я загрузил DVD, пока эта штука работает. Представьте себе турбулентность от диска…
Этот серый кружок — слот «ручного извлечения». На случай, если ваш DVD застрял и вы не можете его извлечь. Хотя если снять верхнюю часть, то лоток легко вытащить. Когда-то это был привод для ПК?
Шаг 15 Теперь он мой
Я решил отсоединить радиатор по двум причинам: 1) Я хочу посмотреть, что это за процессор. 2) Возможно, его можно будет использовать для моего RPi.
Шаг 16 «Другое» сердце этой машины
Судя по всему, это не процессор Exynos. Я разочарован. По крайней мере, это MediaTek…
ПРОЦЕССОР: MediaTek MT8553 ARM (32 бит, 800 МГц одноядерный)Есть также оперативная память DDR3, изготовленная Samsung. (Объем не указан)
Шаг 17 Воспоминания о попутчике печатной платы…
Флеш-память (объем не указан, вероятно, около 2 ГБ)
Неизвестный чип TI.

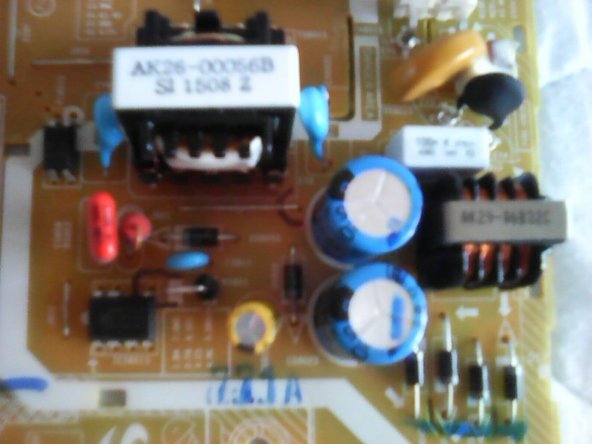

Шаг 18 Газ, газ, газ!
Это один крошечный блок питания. Серьезно, я думаю, что он меньше, чем зарядное устройство для ноутбука!
Да, он меньше, чем зарядное устройство моего Lenovo. Ух ты…
Здесь есть распиновка для этой маленькой микросхемы. Ха.
Шаг 19 Что это за штука!?
Эта странная белая масса откололась. Я предполагаю, что это какая-то эпоксидная смола, но зачем?
Шаг 20 Удаление фронтальных коммуникаций…
Интересно… это похоже на заголовок RPi! Интересно, есть ли там…
Ага. Есть распиновка. Будь я проклят.
Шаг 21 ИК-бластер
Вот часть входов/выходов на передней панели. Порт USB находится на другой стороне. (USB 2.0 тип A)
Шаг 22 Теория
Почему они не спроектировали его таким? Я немного в тупике.
Шаг 23 Перестаньте «давить на мои кнопки»!
Все кнопки нажимаются спереди, но при этом кнопки на печатной плате нажимаются сверху? Как это работает?
Каждая кнопка на самом деле представляет собой небольшой рычаг, поэтому, когда вы нажимаете на нее в одну сторону, она слегка поворачивается, чтобы нажать на настоящую кнопку.
Шаг 24 Готово!
Все, плеер Blu-Ray мертв, и больше никогда не сможет воспроизводить фильмы. Вам не обязательно разбирать его до конца, как это сделал я.
Инструменты, показанные на рисунке, являются примером того, что я использовал, вам не нужно быть столь же конкретным.
Я выкрутил все винты. Будет трудно собрать все обратно без скотча…
