Введение
В этом руководстве мы заменим двигатель в орбитальной шлифовальной машине Rigid R2601. Эта деталь часто подвергается повреждениям, поскольку является подвижной и может перегореть, сделав шлифовальную машину бесполезной. Прежде чем приступить к выполнению данного руководства, отключите шлифовальную машину от сети и выключите ее.
Шаг 1 Верхняя крышка
Выкрутите четыре винта M3,5 x 16 мм из верхней крышки, используя отвертку Torx T10.
Шаг 2
Снимите верхнюю крышку.
Шаг 3 Подшипник
Переверните шлифовальную машину так, чтобы основание было обращено к вам.
Выкрутите четыре винта 6,4 мм из нижней части основания с помощью отвертки Torx T-25.
Шаг 4
Снимите основание.
Шаг 5
Выкрутите 10-миллиметровый винт из центра подшипника с помощью отвертки Torx T-20.
Шаг 6
Снимите подшипник.
Шаг 7 Тормоз

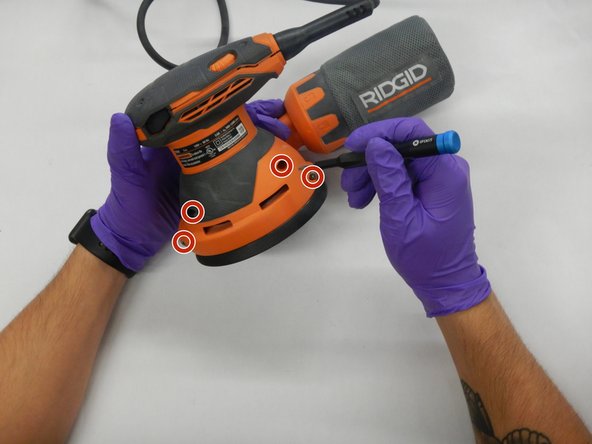

Отверткой Torx T20 выверните четыре винта диаметром 16 мм с боковой стороны шлифовальной машины.
Шаг 8

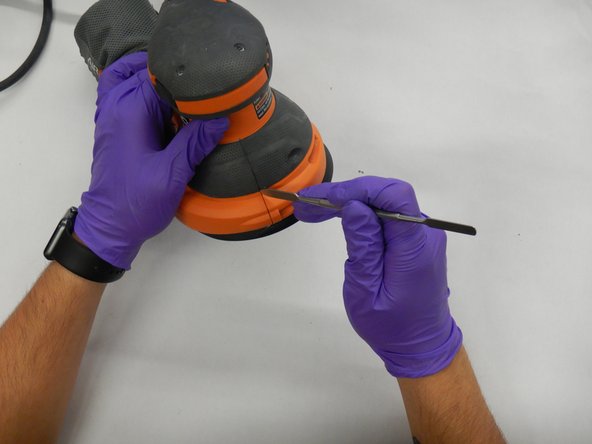

С помощью металлической лопатки откройте пластиковый корпус шлифовальной машины.
Шаг 9

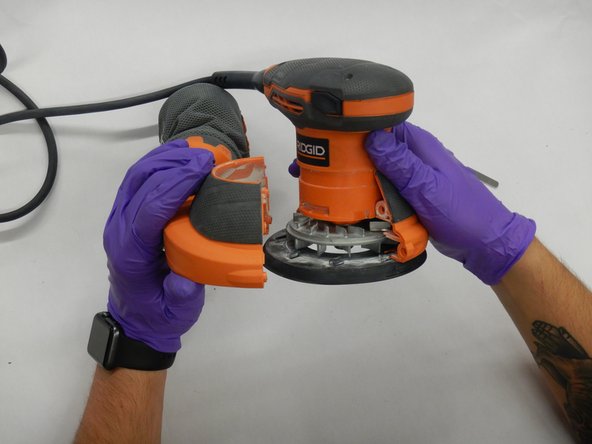

Снимите пластиковый корпус.
Шаг 10
Извлеките тормоз из паза в корпусе.
Шаг 11 Сборка двигателя
Снимите металлический маховик.
Шаг 12
Поверните шлифовальную машину так, чтобы верхняя часть была обращена к вам.
Снимите выключатель питания.
Шаг 13
С помощью отвертки T20 Torx выверните четыре винта 11,11 мм из корпуса двигателя.

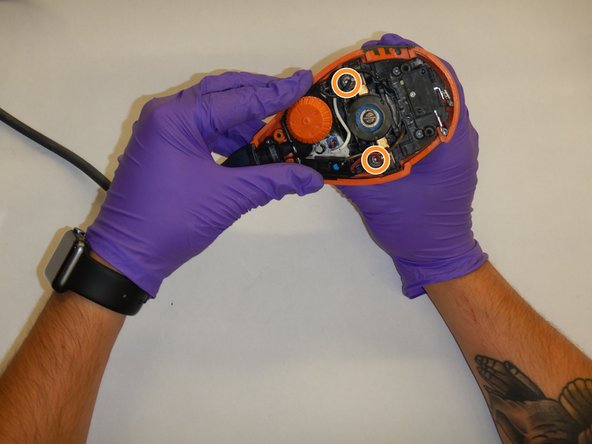

С помощью отвертки T25 Torx открутите два винта 12,7 мм рядом с проводами.
Шаг 14
С помощью плоской отвертки 2,5 мм ослабьте, но не удаляйте винты, удерживающие проводку, идущую к регулятору скорости.
Шаг 15
Снимите провода.
Шаг 16
Снимите корпус двигателя.
Шаг 17
Снимите двигатель.
