Прокомментированный How To для разборки Samsung NaviBot SR8981 (VCR8981L3B-XEG) на составные части.
Способ в ответе szantaiimre на следующей странице помог мне очень много, с небольшими корректировками (тот же производитель, другая модель, но достаточно близко)!
Демонтаж SR8875
Шаг 1 Извлеките контейнер для пыли

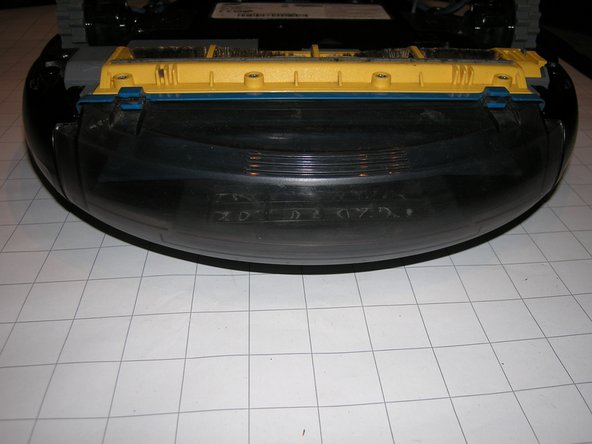

Сначала снимите контейнер для сбора пыли с SR8981.
Шаг 2 Извлеките батарею
Открутите батарейный отсек в местах, отмеченных зеленым цветом, и откройте крышку.
Синяя стрелка указывает на соединение между батареей и корпусом. Как только оно будет устранено, батарею можно будет извлечь из устройства.
Примечание: оранжевой стрелкой отмечен интерфейс USB, через который можно сменить операционную систему или обновить ее.
Шаг 3 Снимите крышку чистящей щетки

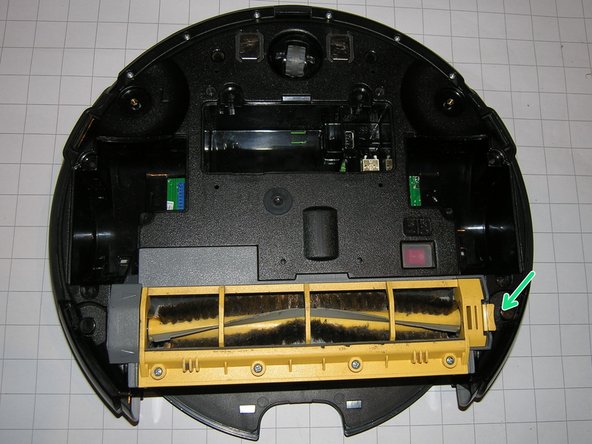

Откройте и снимите крышку щетки на крепежном зажиме (зеленая стрелка).
Шаг 4 Разберите щетку для чистки

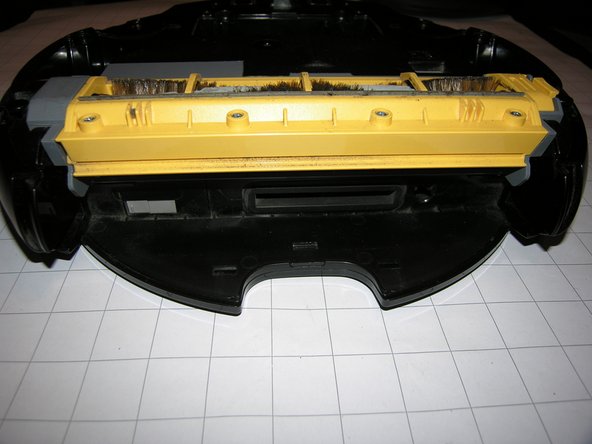

Щетка легко вынимается из хранилища справа, а затем снимается вправо.
Шаг 5 Снимите боковые панели
На первом рисунке показан вид сбоку.

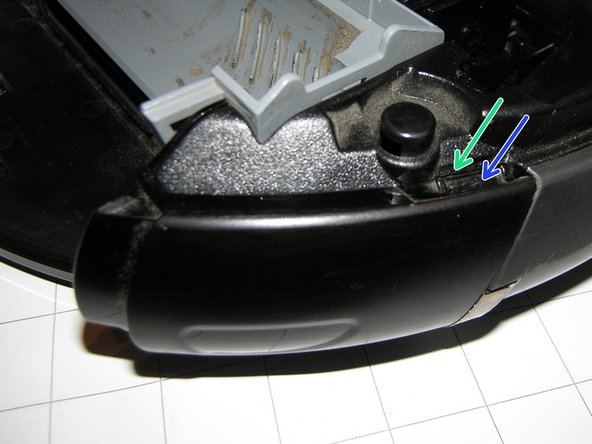

Вторая фотография: Пластиковый кронштейн (зеленая стрелка) боковой части необходимо аккуратно поддеть за пластиковый носик (синяя стрелка). После этого боковую часть можно потянуть назад.

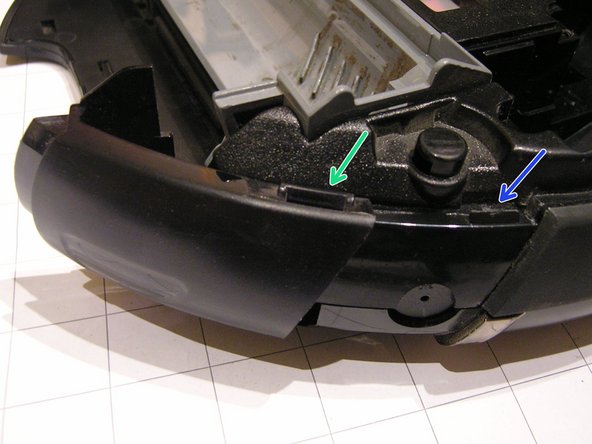

Третья фотография: Боковая панель отведена назад, теперь хорошо видны пластиковый кронштейн (зеленая стрелка) и пластиковый носик (синяя стрелка).
Шаг 6 Демонтаж верхней панели крышки
Открутите винты слева (первое изображение) и справа.

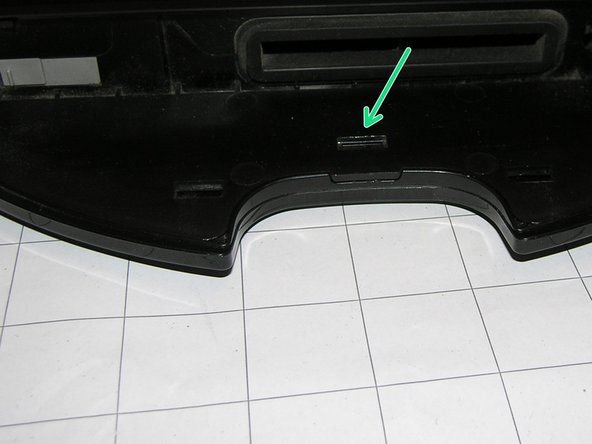

Второе изображение: осторожно ослабьте пластиковый захват и подденьте пластину крышки.
Третья фотография: NaviBot без защитной пластины
Шаг 7 Снимите промежуточный уровень
Открутите отмеченные винты (зеленые стрелки) и снимите промежуточный уровень.
Шаг 8 Крышка переднего датчика
Для демонтажа крышки переднего датчика необходимо открутить шесть винтов снизу (второе изображение).
Шаг 9 Отсоедините материнскую плату
Выкрутите винты, указанные зелеными стрелками.
Примечание: Как видно по оранжевой метке, я пронумеровал разъемы, расположение которых на коннекторе и разъеме не объясняется. В результате их легче переназначить впоследствии.

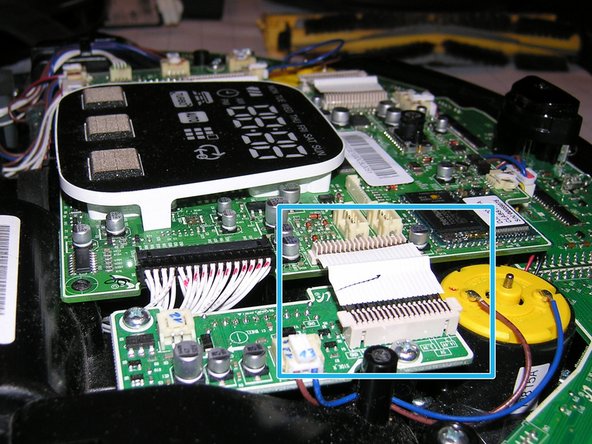

Освободите штекерные соединения (рис. 2). Внимание: особенно трудно открыть жесткие кабельные соединения (рис. 3), которые можно повредить без должной осторожности.
Шаг 10 Разберите плату датчика
После откручивания четырех передних винтов можно также снять переднюю плату трехстороннего датчика.
