Введение
Этот автомобиль содержит порт для зарядки, разъем для наушников и задний динамик.
Самый простой способ заменить любой из компонентов на этой плате — просто заменить всю плату. В противном случае вам придется отпаять неисправный компонент и припаять новый.
Эту замену можно выполнить без извлечения аккумулятора, но из-за особенностей заменяемых деталей настоятельно рекомендуется извлечь аккумулятор, прежде чем приступать к замене.
Шаг 1 SIM-карта
Поверните устройство на бок так, чтобы кнопки были направлены от вас.
Используя инструмент для извлечения SIM-карты, вставьте узкий конец в отверстие для извлечения.
Сильно надавливайте на отверстие, пока лоток SIM-карты не выскочит достаточно далеко, чтобы его можно было захватить пальцами.
Шаг 2
Потяните лоток пальцами.
Извлеките SIM-карту.
Шаг 3 Датчик отпечатков пальцев
Выкрутите один винт T2 с боковой стороны телефона рядом с лотком SIM-карты.
Шаг 4
Вставьте пластиковый инструмент для открывания в пространство, где раньше находился лоток SIM-карты.
Аккуратно отделите заднюю панель от рамки телефона, пока не услышите щелчок при отделении задней панели.
Шаг 5
Вставьте пластиковый инструмент для открывания в пространство, образовавшееся между задней панелью телефона и рамкой.
Проведите пластиковым инструментом вдоль внешней стороны телефона, под задней панелью, чтобы отделить остальные зажимы, удерживающие заднюю панель на рамке.
Шаг 6
Поверните заднюю панель на бок, стараясь не повредить ленточный кабель датчика отпечатков пальцев.
С помощью пластикового инструмента для открывания отделите датчик отпечатков пальцев от задней панели телефона.
При сборке прикрепите датчик отпечатков пальцев к задней панели телефона кусочком обычного скотча.
Отложите телефон в сторону.
Шаг 7
Открутите 6 серебристых винтов диаметром 2,9 мм с задней панели телефона с помощью биты JIS #000.
Открутите 11 черных винтов диаметром 3,5 мм с помощью той же биты JIS #000.
Шаг 8
Переверните телефон экраном вверх.
Вставьте инструмент для открывания между экраном и серебристой окантовкой, которая его окружает.
Проведите пластиковым инструментом по периметру телефона, чтобы отделить клипсы, которыми отделка крепится к рамке.
Шаг 9
Переверните телефон экраном вниз.
Поднимите часть обшивки с телефона и отложите в сторону.
Шаг 10
С помощью пластикового инструмента для открывания отделите разъем ленты отпечатков пальцев от материнской платы.
Шаг 11 Плата порта зарядки
Подденьте антенный разъем в правой верхней части платы порта зарядки с помощью палочки.
Шаг 12
С помощью пластикового инструмента для открывания подденьте и извлеките основной разъем карты, расположенный в верхней левой части карты.
Шаг 13

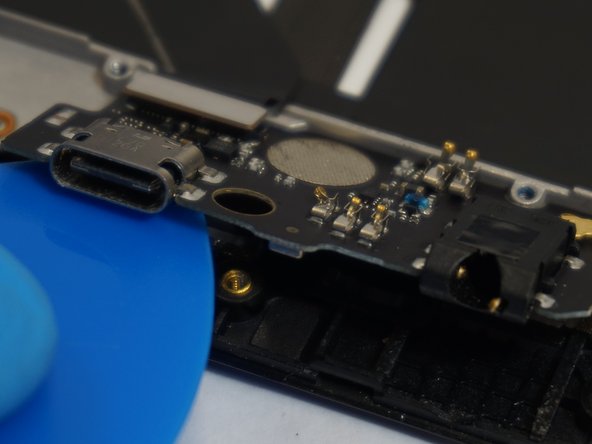

С помощью пластикового инструмента для открывания, лопатки или кирки отделите нижний край карты от телефона.
Поднимите нижний край карты достаточно высоко, чтобы можно было подхватить ее пальцами, и просто снимите ее с телефона.
