Введение
В этом руководстве представлен пошаговый план разборки радио-будильника Impuls LED. Цена радио-часов относительно невысока, на bol.com она составляет 16,95 евро. Руководство составлено 5 студентами факультета промышленного дизайна в TU Delft.
Шаг 1 Разборка радио-будильника Impuls LED
Отверткой Phillips 1 открутите 4 винта основания в нижней части.
Шаг 2
Откройте верхнюю часть и снимите прозрачную пластиковую крышку.
Шаг 3
Открутите 4 винта с печатной платы.
Желательно использовать 3 руки, так как вам придется выполнять 3 действия: закручивать винты, держать верхнюю часть и держать нижнюю часть.
Шаг 4
Снимите/отсоедините 4 пластиковые кнопки.
Существует 4 различных типа кнопок.
Шаг 5
Открутите 2 винта системы настройки радио.
Шаг 6
Снимите шестеренку, защищающую крышку.
Шаг 7
Поднимите маленькую шестеренку.
Шаг 8
Поднимите стойку с гибким штифтом.
Шаг 9
Снимите держатель гибкой штифтовой стойки.
Шаг 10
Открутите 3 винта большой печатной платы.
Шаг 11
Снимите заднюю сторону корпуса.
Шаг 12
Снимите серую двойную шестеренку.
Шаг 13
Снимите корпус переключателя.
Шаг 14
Переверните большую печатную плату.
Шаг 15
Открутите 2 винта на задней стороне печатной платы в черном корпусе редуктора.
Шаг 16
Снимите черный корпус редуктора.
Шаг 17
Открутите 2 винта электромагнита.
Шаг 18
Поднимите электромагнит.
Шаг 19
Открутите крышку измерителя POT.

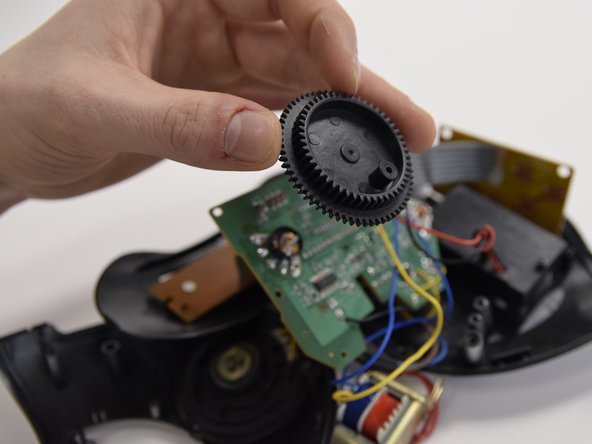

Шаг 20
Снимите большую черную двойную шестеренку.
Шаг 21
Удалите горячий клей с антенны.
Шаг 22
Удалите все электрические компоненты путем пайки.
