Шаг 1 Распаковка
Простая картонная коробка, изготовленная в основном из переработанных материалов.
Шаг 2 Держатель паяльника
Сам держатель довольно тяжелый, очень устойчивый, сделан из толстого цветного металла. Большая кнопка на задней стороне освобождает вставку, в которой находится губка для чистки.
Кроме того, на подробном снимке самого держателя есть пять силиконовых элементов, которые позволяют точно очистить паяльный наконечник. Силикон выдерживает высокие температуры.
Шаг 3 Разборка рукоятки — часть 1

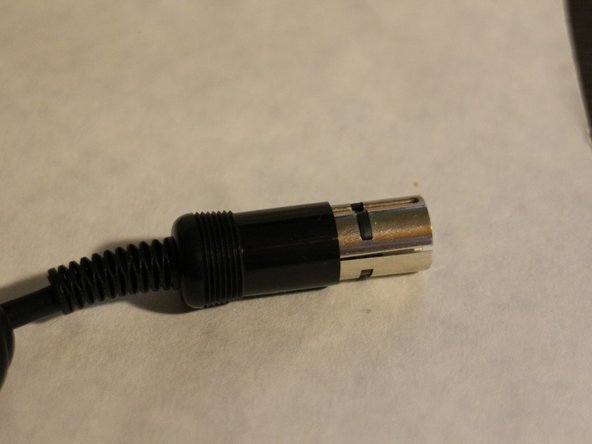

Сама рукоятка, заканчивающаяся авиационным коннектором на 5 наконечников. Механизм завинчивания отсутствует, поэтому коннектор будет шататься в гнезде.

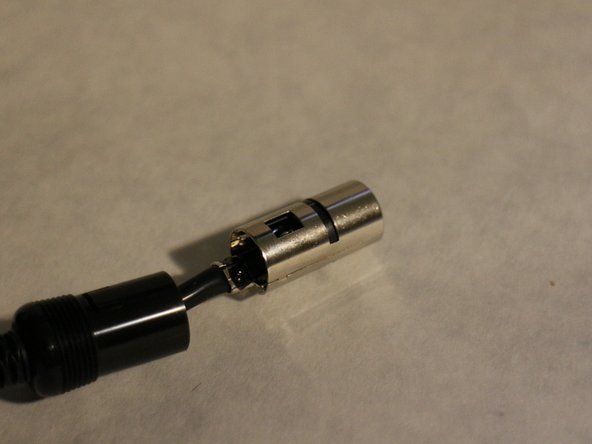

Его можно легко разобрать, чтобы заглянуть внутрь и посмотреть, как подключены кабели.
Шаг 4 Разборка рукоятки — часть 2

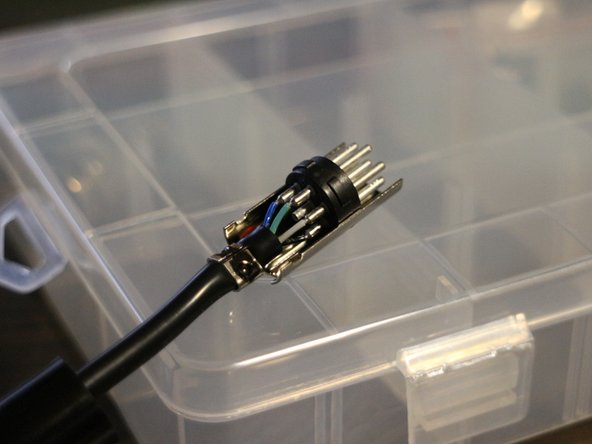

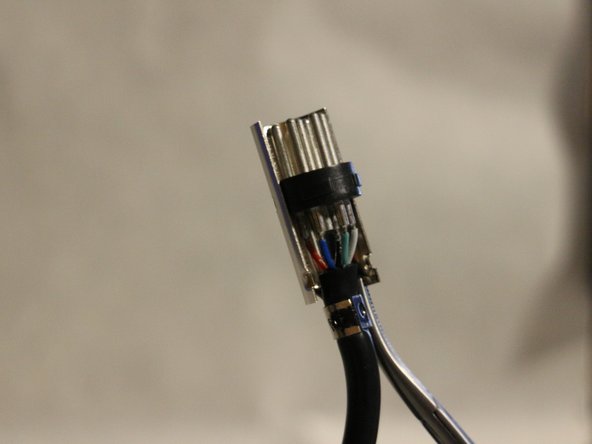

Внутри разъема находятся 5 кабелей разного цвета.
Против часовой стрелки, зеленый снизу: Черный, серый, зеленый (земля), синий, красный.
Шаг 5 Разборка рукоятки — часть 3

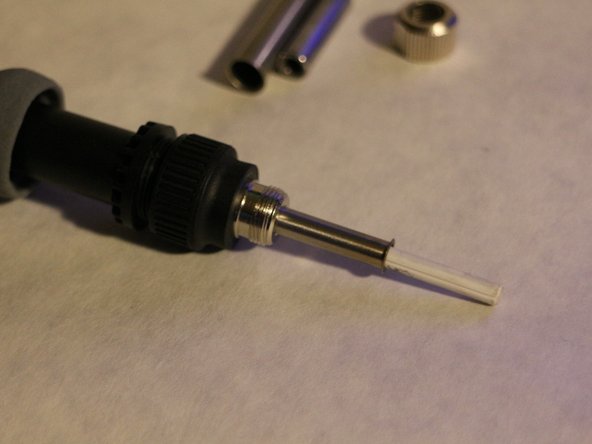

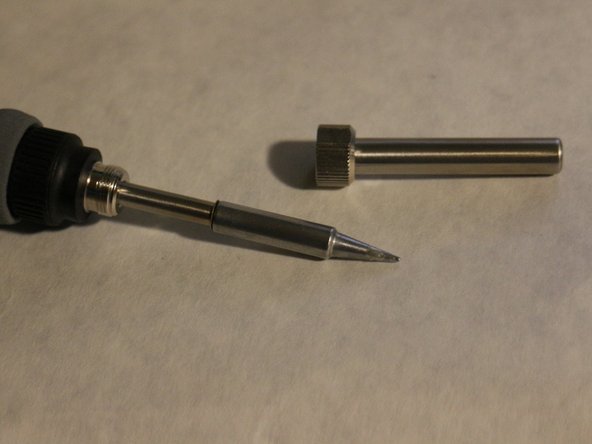

Открутите и снимите держатель наконечника, сам наконечник легко опустится вниз и откроет керамический нагревательный элемент под ним.
Шаг 6 Разборка рукоятки — часть 4

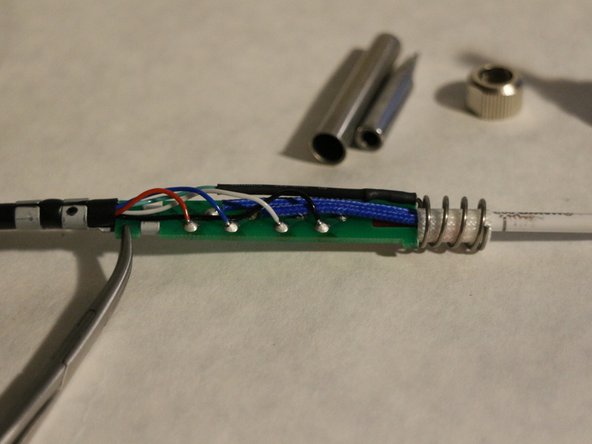

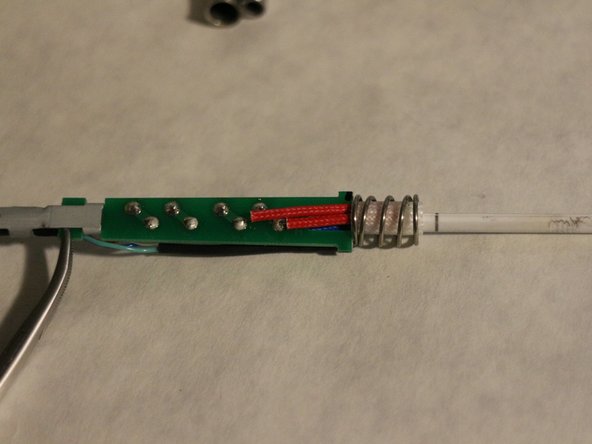

Открутив вторую часть, можно аккуратно вытащить печатную плату, на которой расположены нагревательные элементы керамики. К ней подключается питание 26 В, датчик температуры, а также заземление, которое соединяется с внешним наконечником с помощью металлической пружины, заземляя наконечник и делая его безопасным с точки зрения ESD.
Кабель заземления также имеет термоусадочную изоляцию, чтобы избежать возможного касания с другими кабелями, находящимися под напряжением.
Шаг 7 Разборка станции — часть 1
Станция довольно тяжелая, большая часть ее веса приходится на многовольтовый трансформатор, скрывающийся внутри. Внешний пластиковый корпус изготовлен из высококачественной смеси PC+ABS.

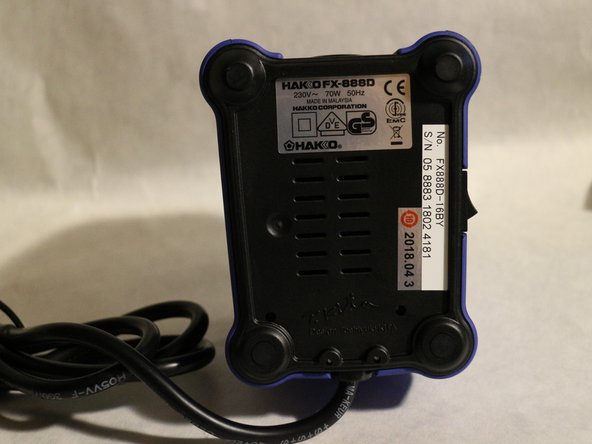

Нижние ножки покрыты четырьмя резиновыми дисками.
Шаг 8 Разборка станции — часть 2
Когда ножки будут сняты, откроются четыре винта PH1, которые легко выкрутить.

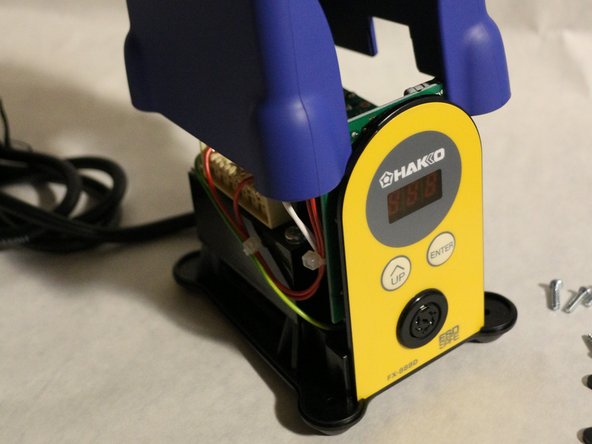

После удаления винтов верхнюю синюю пластиковую оболочку можно приподнять, чтобы открыть внутренности.
Большая часть внутренностей заполнена тремя компонентами: Трансформатор, переключатель и основная печатная плата.
Шаг 9 Разборка станции — часть 3

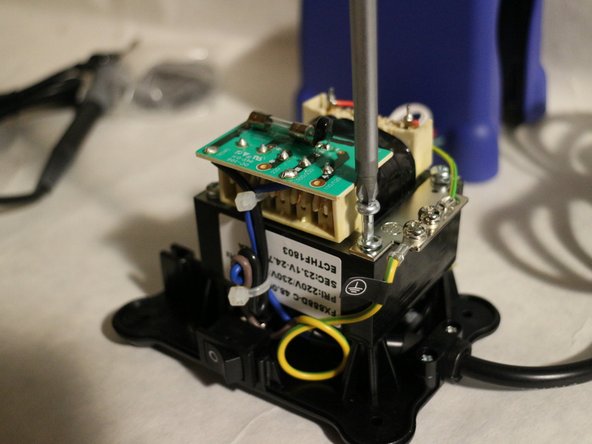

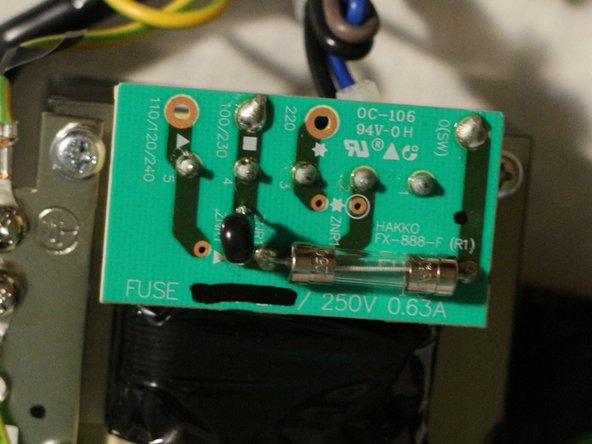

К трансформатору прикреплена небольшая печатная плата, предназначенная для механизма предохранителя.
Судя по всему, трансформатор рассчитан на несколько напряжений, включая напряжение США, Великобритании и Японии. Поэтому его можно модифицировать под другое напряжение.
Шаг 10 Разборка станции — часть 4
Основная печатная плата держится на 3 винтах PH2, их мы и открутим.
На лицевой стороне печатной платы находится 3-разрядный дисплей и две кнопки переключения. Он питается переменным напряжением 26 В, что означает, что печатная плата должна преобразовать его в постоянное напряжение, используемое микросхемами и дисплеем.
Сама печатная плата не совсем чистая, но коррозии не видно. Большая часть грязи — это неочищенный паяльный флюс с завода.
На другой стороне находится большинство компонентов, три заметные микросхемы и большой MOSFET.
IC1: 358 633
IC2: RSF100FCA, 1652KN400, Япония (MCU 16-bit RL78 CISC 4KB Flash 24-Pin HWQFN EP, производство Renesas Electronics)
ИС3: 9C733
Мосфет: GTAO6-600c GK00D VU, CHN, 742
Шаг 11 Переключатель

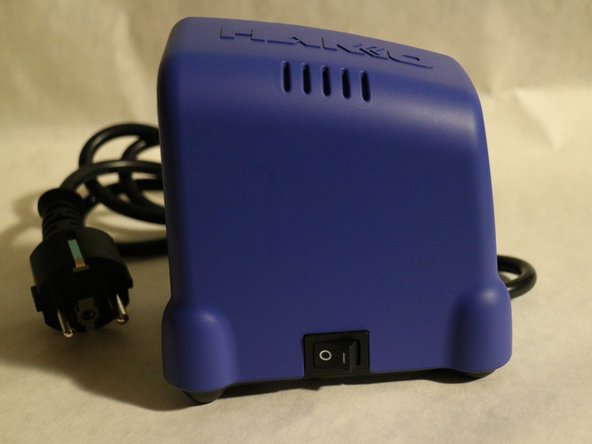

Главный выключатель, который включает и выключает станцию, переключает сетевое напряжение, поступающее на трансформатор. Провод под напряжением (коричневый) — это тот, который переключается.
Шаг 12 Разъем
Интересной особенностью разъема является то, что земля подключена к двум разным контактам, а другой контакт соединен небольшим резистором. Как ни странно, на другом разъеме подключен только один контакт, что приводит к странной избыточности.
Цветовая маркировка на кабеле выглядит следующим образом:
Кабель 1: Красный
Контакт 2: синий
Контакт 3: зеленый (земля)
Контакт 4: белый
Контакт 5: Черный
Контакт 6: Не подключен
