Шаг 1 Разборка роллифта Bosch Rolllift K12
Внимание: Как и при любой другой разборке, существует риск аннулирования гарантии.
Снимите устройство и отсоедините источник питания. Если крышка еще не открыта, нажмите на кнопки сбоку, чтобы снять блокировку и открыть крышку. Отсоедините защелки на другом конце.
Шаг 2
Извлеките аккумулятор (закрепив его резинкой) и отсоедините штекер. Отсоедините штекер блока питания. Потяните колесо управления вверх.
Шаг 3
Поднимите боковую пластиковую часть вверх и выведите ее из направляющих.
Шаг 4

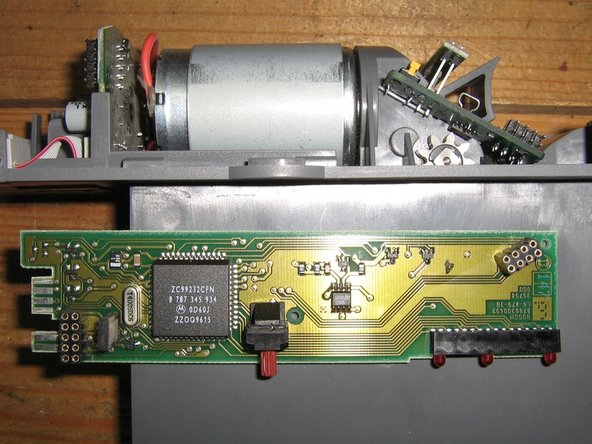

Расположенная за ней печатная плата подключена к штыревым разъемам в местах, отмеченных стрелками. Осторожно потяните ее на себя. Убедитесь в отсутствии статического электричества во время этого шага. Храните печатную плату в месте, защищенном от статического электричества.
Шаг 5
Печатная плата с кнопками управления и светодиодами дисплея крепится одним винтом. Ослабьте этот винт с помощью крестовой отвертки PH0 и отсоедините плату.
Шаг 6
Винты в верхней части (диагональные стрелки) имеют разные размеры. Открутите их крестовыми отвертками PH0 и PH2.
На изогнутой стороне есть защелки. Нажмите на них рукой и поднимите всю крышку вверх.
