Разборка Bluetooth-наушников Technics EAH-AZ70 (Япония)

Введение

Взгляд внутрь наушников Technics EAH-AZ70 (Япония) / EAH-AZ70W (за пределами Японии) Bluetooth

Шаг 1. Разборка Bluetooth-наушников Technics EAH-AZ70 (Япония)

Особенности:

Высочайший уровень двойного гибридного шумоподавления. Несколько микрофонов MEMS

Динамик с мембраной PEEK с графеновым покрытием для ровного, чистого и элегантного звучания

Устойчивая связь в местах скопления людей

Отличное качество звука при звонках

Около 6,5 часов работы в режиме воспроизведения и до 20 часов работы с зарядным устройством

Bluetooth® 5.0

Емкостное сенсорное управление

Шаг 2

Что находится в коробке

Наушники / зарядный чехол

Кабель USB ‘C’

Резиновые насадки для наушников с разными размерами ушей

Руководство пользователя

Шаг 3

Зарядный кейс с наушниками

Вид наушников крупным планом

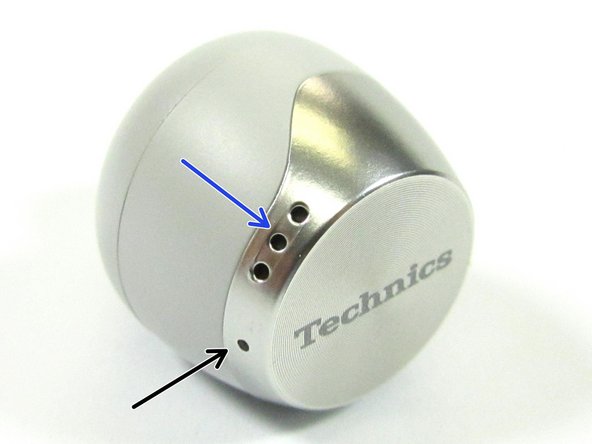

Шаг 4

Вид сбоку на наушники

Интерфейс зарядного устройства

Интерфейс USB

Звуковой порт динамика

Микрофоны MEMS

Вентиляционное отверстие динамика

Вентиляционный порт

Пространственный вентиляционный порт динамика

Шаг 5

Вид на наушники со снятым резиновым вкладышем

Вентиляционный порт

Шаг 6

Поскольку корпус наушников Technics склеен, единственным способом проникнуть внутрь было разрезать наушники.

Это разрушительная разборка

Нож Razsor был использован для разрезания наушников Technics вдоль шва на наушниках. Затем был использован инструмент Jimmy Tool для вскрытия наушников. Пинцет и инструмент Pick Tool были использованы для извлечения электроники из корпуса.

После открытия мы впервые видим внутреннюю часть наушников.

Двусторонний вспененный скотч использовался для крепления основной печатной платы к батарее и к печатной плате сенсорного датчика / антенны. Эту ленту пришлось отрезать. Затем денатурированный спирт был использован для удаления клея с печатной платы и батареи.

Двусторонняя вспененная лента

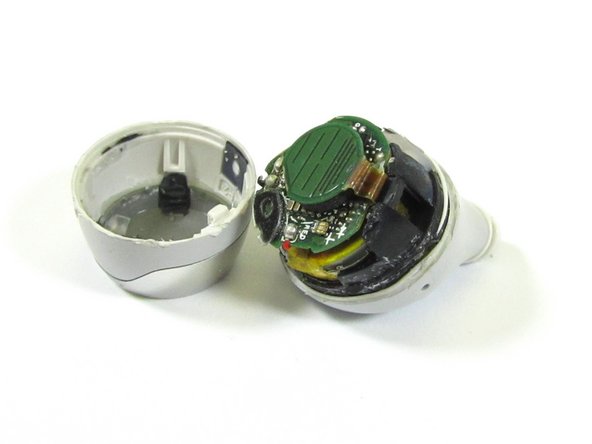

Шаг 7

Открыв наушники, мы можем увидеть основную печатную плату, аккумулятор, динамик и т.д.

Батарея

Основная печатная плата

Динамик

Звуковая камера динамика

Сенсорный датчик и антенна

Шаг 8

Сначала я не был уверен насчет шариков припоя. Затем я понял, что они используются для крепления контактов USB и интерфейса питания на внешней стороне наушников к внутренней печатной плате.

Мне пришлось использовать паяльник, чтобы удалить шарики припоя, чтобы можно было снять плату внутреннего интерфейса. Мне также пришлось удалить припой с проводов динамиков, чтобы освободить внутреннюю плату.

Внутренняя печатная плата интерфейса питания и USB для наушников

Шаг 9

На внутренней печатной плате также был закреплен МЭМС-микрофон, который, судя по всему, контролировал динамик наушников, поскольку был обращен внутрь.

Чтобы освободить МЭМС-микрофон, мне пришлось снять внешнюю панель с надписью «R» с помощью бритвенного ножа. После того как микрофон MEMS был освобожден, можно было вытащить схему интерфейсной платы.

Интерфейс USB и питания (зарядное устройство)

Звуковые порты

Внутренняя печатная плата интерфейса питания и USB для наушников

МЭМС-микрофон из пластикового хомута в наушниках

Микрофон MEMS отделился от интерфейсной платы, когда его сняли со стороны камеры динамика

Шаг 10

На внутренней интерфейсной плате с верхней и нижней стороны мало что можно было увидеть. Был один компонент ИС, который нельзя было пересечь. Если вы случайно знаете этот компонент, пожалуйста, оставьте комментарий ниже

Неизвестный компонент

Шаг 11

Идентификация ИС на печатной плате полного сгиба датчика/зарядки:

Вам может потребоваться увеличить изображение, чтобы увидеть текст.

Шаг 12

Далее крышка звуковой камеры динамика была удалена с помощью инструмента Pick Tool и пинцета. Нож для бритвы был использован, чтобы срезать клей, удерживающий динамик на месте.

На динамике не было никаких опознавательных знаков

Сняв динамик, мы можем увидеть звуковую камеру и звуковые порты

Шаг 13

Вид на аккумулятор крупным планом

Li-Ion 3,7 В, 0,32 Втч

Батарея, похоже, от VDL Electronics Co, Шэньчжэнь, Китай

Шаг 14

Вид крупным планом на антенну/сенсор со стороны основной печатной платы

Группа DSP — гибридный кодек активного шумоподавления (ANC) C2A1A и цифровой процессор аудиосигнала (DSP)

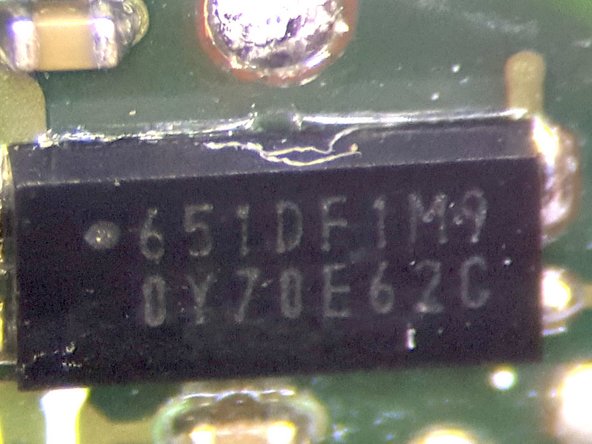

651DF1M9 — не удалось найти номер детали, но в ходе поиска в Интернете выяснилось, что это может быть интегрированная микросхема управления аккумулятором

W25Q32JWUUIMTR- SPI FLASH 32Mb

Порт микрофона MEMS

Шаг 15

Крупный план некоторых компонентов на стороне антенны/сенсора касания основной печатной платы

Группа DSP — гибридный кодек активного шумоподавления (ANC) C2A1A и цифровой процессор аудиосигнала (DSP)

Winbond-W25Q32JWUUIMTR SPI FLASH 32Mb

Шаг 16

Вид основной печатной платы со стороны батареи крупным планом

AIROHA AB1552 — ARM Cortex M4/Bluetooth 5.0 Dual Mode

913 MPS1 MEMS микрофон. В наушниках используются три МЭМС-микрофона с таким артикулом

Не удалось найти номер детали. Если вы знаете эту деталь, пожалуйста, оставьте комментарий ниже. 2D штрих-код на детали читается как STM9135G15JAS011

Кристаллический генератор

Неизвестный компонент. Помечен как B2A. Пожалуйста, оставьте комментарий, если вы случайно знаете этот компонент.

Неизвестный компонент. Помечен как SV4CP 240. Пожалуйста, оставьте комментарий, если вы случайно знаете этот компонент. Отделен от печатной платы во время демонтажа
