Введение
В этом руководстве вы узнаете, как разобрать верхнюю часть (блок GPS-навигации) и переднюю панель, насколько мне было удобно и я был уверен, что смогу собрать ее обратно, не повредив блок или его калибровку.
Шаг 1 Навигационный блок
Выкрутите три 6-миллиметровых винта T9 Torx, крепящих крышку.
Слегка ослабьте резиновую ручку, так как она давит на крышку.
Сдвиньте крышку на 1-2 мм вверх и снимите ее с устройства.
Шаг 2
С помощью пассатижей отсоедините кабель, соединяющий GPS с радиоприемником.
Шаг 3

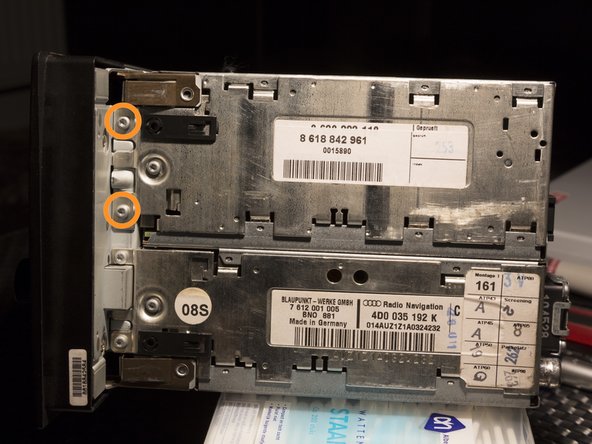

Выкрутите два 6-мм винта T9 Torx с левой стороны устройства.
Выкрутите два винта T9 Torx диаметром 6 мм с правой стороны устройства.
Теперь блок GPS/CD-ROM можно отделить от радиоприемника.
Шаг 4 Снятие верхней крышки

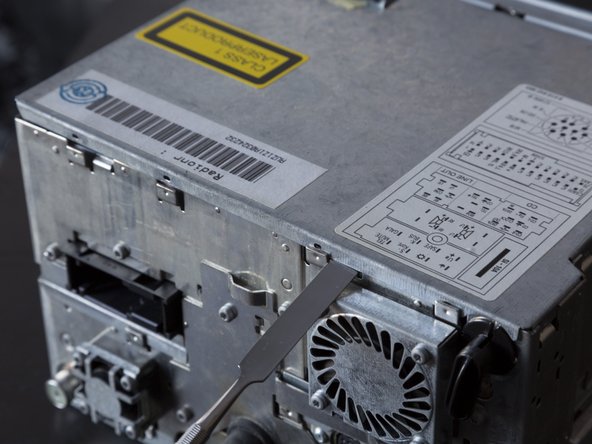

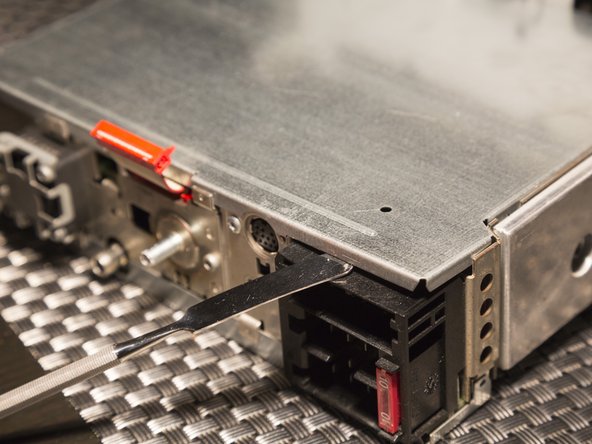

С помощью плоского края металлической лопатки и/или отвертки с плоской головкой подденьте верхнюю крышку.

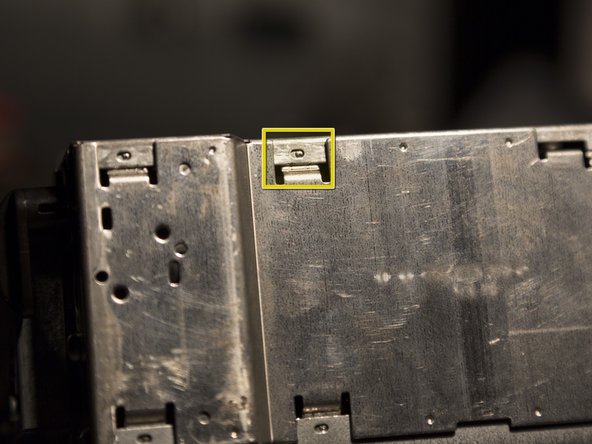

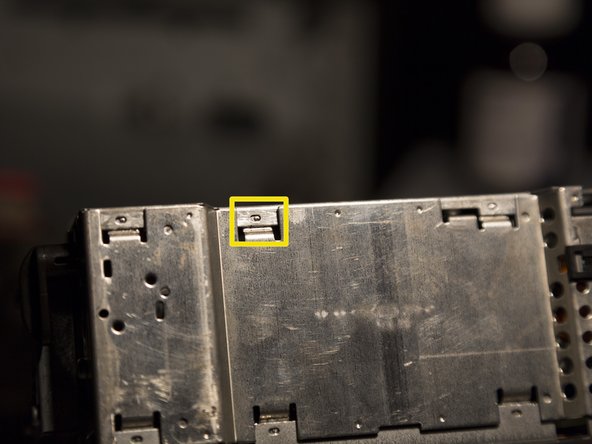

Закрывая крышку, убедитесь, что она полностью зафиксирована, как показано на третьем рисунке.
Шаг 5
Выкрутите пять 6-миллиметровых винтов T9 Torx с верхней стороны устройства.
Шаг 6

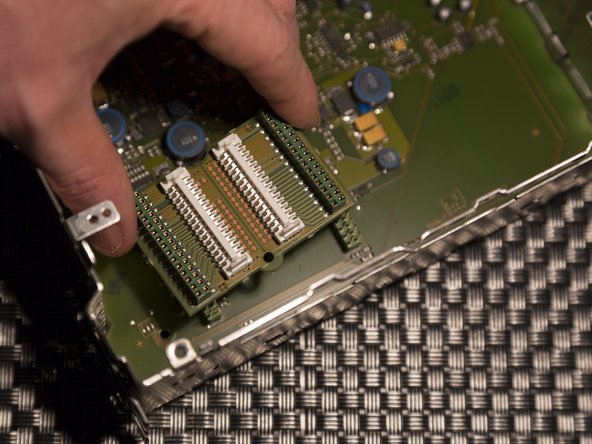

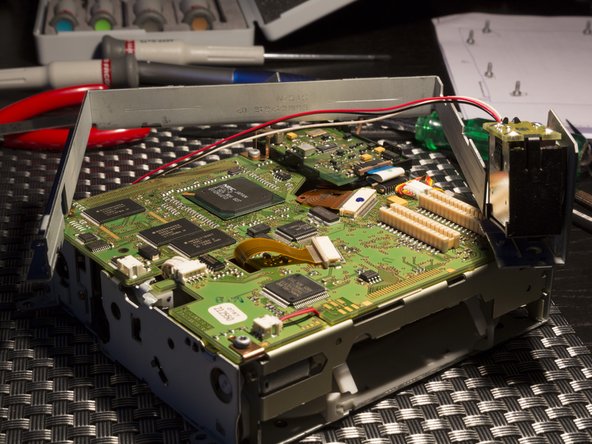

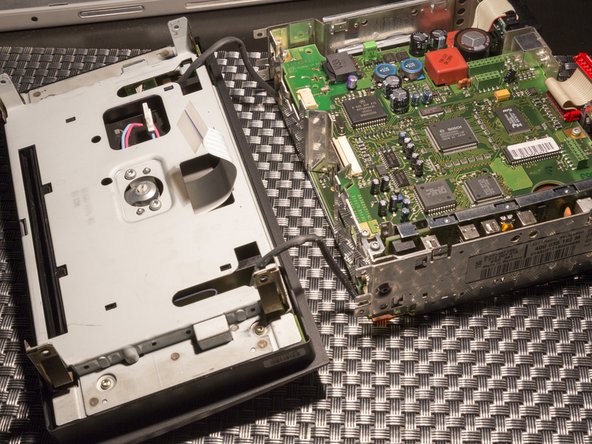

CD-ROM нужно вытащить прямо вверх. Может потребоваться некоторое усилие, поскольку устройство подключено к логической плате в нижней части корпуса с помощью платы с разъемами (см. третье фото). Плата может выйти вместе с блоком CD-ROM или остаться подключенной к логической плате.
С левой стороны можно вытащить блок пальцами.
С правой стороны можно использовать плоскую отвертку. Необходимое усилие, скорее всего, согнет металлическую отвертку.
После отсоединения переверните блок CD-ROM и положите его рядом с корпусом с логической платой.

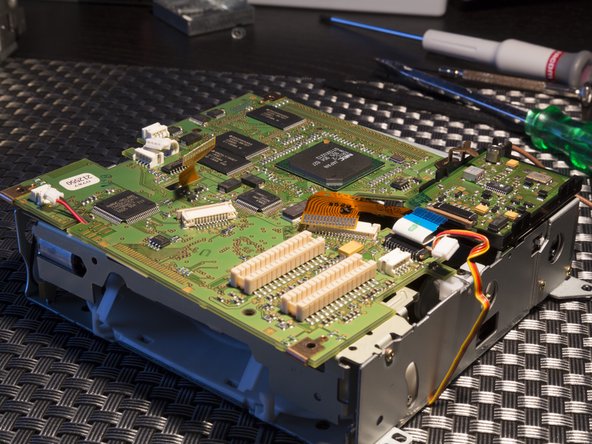

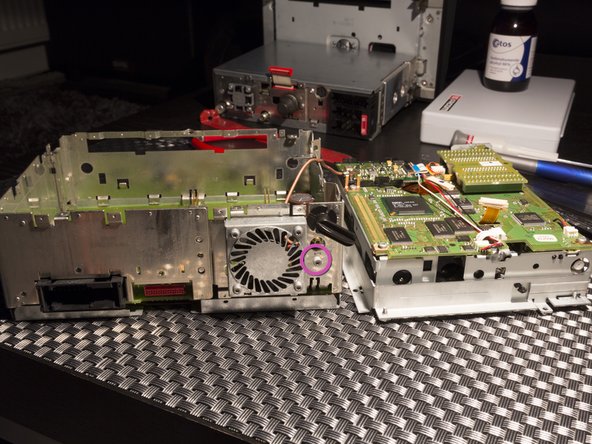

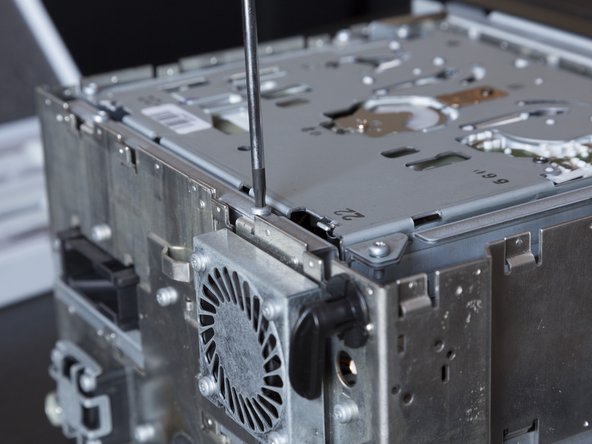

Коричневый кабель все еще будет подключен, поэтому, чтобы отсоединить разъем от корпуса, выкрутите один винт T9 Torx, расположенный рядом с вентилятором охлаждения (см. второе фото).
Шаг 7
Если плата разъемов все еще подключена к блоку CD-ROM:

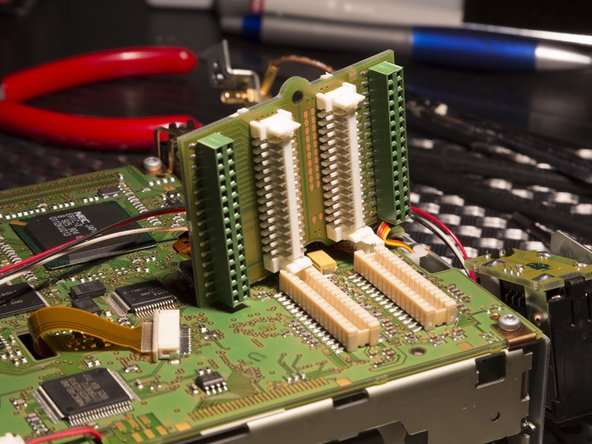

Снимите плату разъема, подцепив ее двумя пальцами с обеих сторон и подтолкнув вверх.

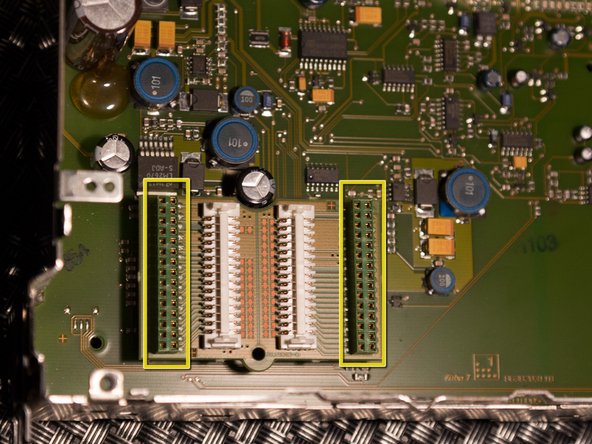

При сборке установите плату разъема на логическую плату внутри корпуса. Надавите на нее, чтобы контакты разъема были видны на поверхности платы.
При сборке убедитесь, что обе логические платы (одна в корпусе и одна на блоке CD-ROM) до конца вставлены в плату разъемов.
Шаг 8
С помощью пластиковой лопатки отсоедините кабель, соединяющий (как предполагается) блок калибровки углов с логической платой привода CD-ROM.

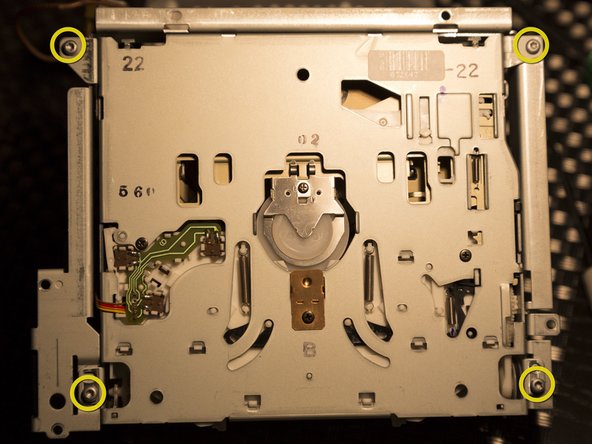

Переверните блок, чтобы открутить четыре 6-миллиметровых винта T9 Torx.
Теперь блок CD-ROM отделен от окружающего кронштейна.
Шаг 9
С помощью пластиковой лопатки откройте три пластиковых разъема и выньте ленточные кабели, не применяя силу.
Отсоедините три других разъема от логической платы, используя при необходимости пассатижи.
Выкрутите четыре 6-миллиметровых винта T9 Torx по углам логической платы.
Теперь плату можно смело извлекать из привода CD-ROM.
Шаг 10
Переверните блок CD-ROM обратно.
Выкрутите один крестообразный винт золотого цвета, расположенный в центре.
Шаг 11 Снятие дискового зажима
Рекомендуется взять старый компакт-диск и вставить его наполовину в привод CD-ROM, пока он не будет виден через отверстие, отмеченное на первом рисунке. Это предотвратит падение детали, которую нужно снять на этом шаге, внутрь устройства с риском повредить лазер.
Металлическая пластина сдвигается вперед, как показано на первом рисунке.

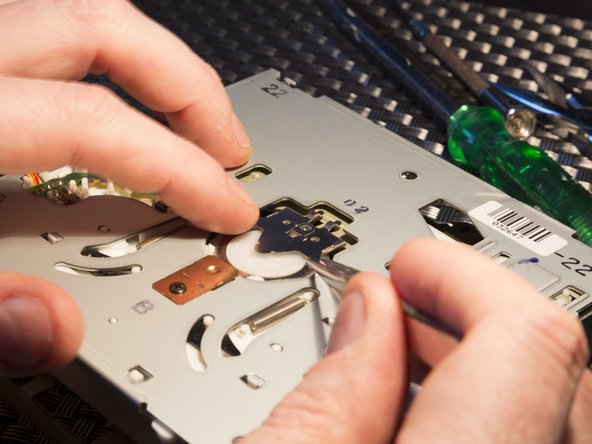

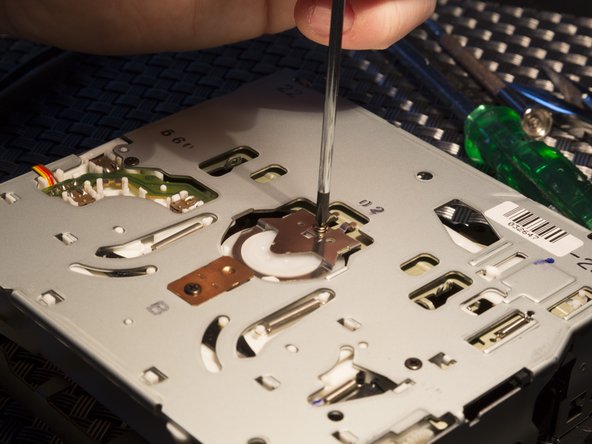

С помощью пинцета очень осторожно подденьте металлическую пластину, а затем приподнимите и снимите ее вместе с белым пластиковым диском.
Я не стал разбирать устройство дальше этого уровня, поскольку дальнейшая разборка может нарушить калибровку лазера и повредить устройство.
Шаг 12 Разборка радио/тюнера RNS-D
Начните со снятия верхней крышки.
С помощью плоского края металлической лопатки и/или отвертки с плоской головкой подденьте верхнюю крышку.
Закрывая крышку, убедитесь, что она полностью зафиксирована, как показано на третьем рисунке.
Шаг 13

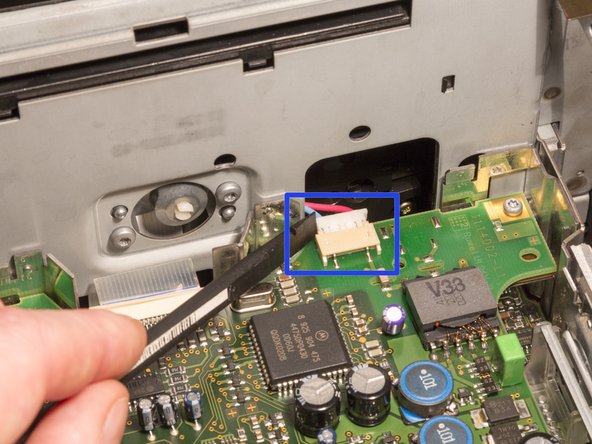

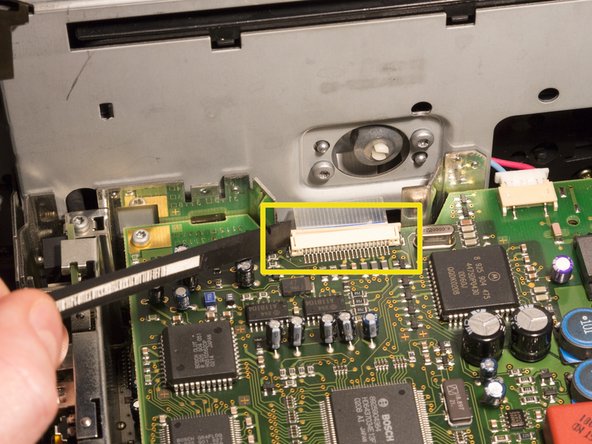

С помощью пробки откройте зажим, фиксирующий плоский кабель. Кабель можно оставить, так как в этот момент его трудно извлечь из разъема.
С помощью пробки отсоедините кабель питания экрана.
Шаг 14
Выкрутите два 6-мм винта T9 Torx с левой стороны устройства.
Выкрутите два винта T9 Torx диаметром 6 мм с правой стороны устройства.
Шаг 15

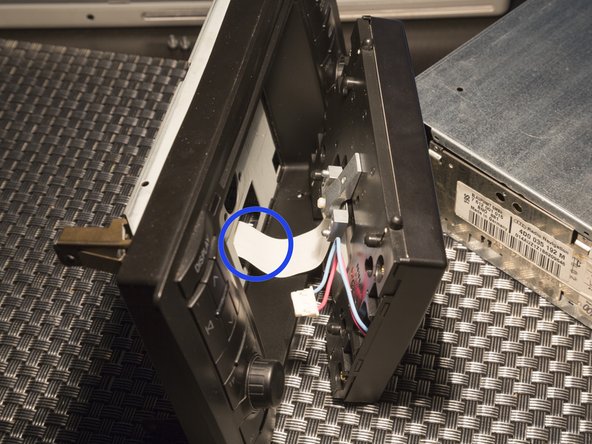

Аккуратно отделите переднюю часть от блока радиостанции настолько, чтобы можно было вытащить плоский кабель за откидную крышку.

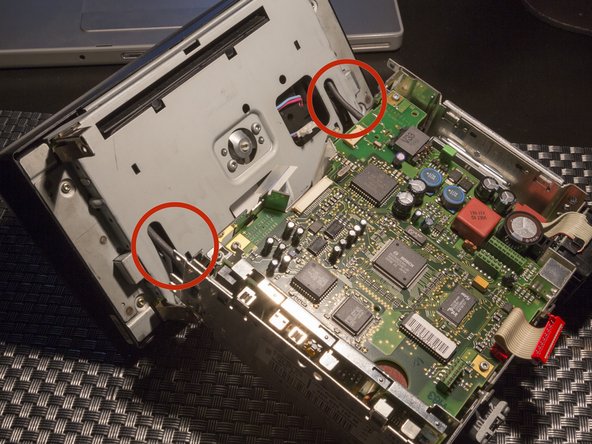

Медленно откиньте переднюю часть, не забывая о двух черных кабелях в рукавах.
Два черных кабеля находятся слева и справа внизу и имеют достаточную длину, чтобы можно было сложить переднюю часть, не отсоединяя их. Но убедитесь, что сложенный кабель вытащен из-за металлической пластины при откидывании передней панели от устройства.
Шаг 16
Осторожно вытащите два черных провода из разъема. Использовать пассатижи практически невозможно, поэтому вытаскивайте их, потянув за кабель в рукаве. Делайте это очень осторожно.
При сборке убедитесь, что эти два кабеля вставлены в разъем до конца.
Шаг 17 Снятие ЖК-экрана
Выкрутите два винта T10 Torx диаметром 4 мм.
Экран может выпасть после откручивания этих двух винтов, поэтому будьте осторожны.
При снятии экрана направляйте плоский кабель через металлическую пластину.
Шаг 18 Снятие металлической опорной пластины
Выкрутите четыре винта T9 Torx диаметром 6 мм.
Осторожно снимите металлическую пластину, направляя два провода через отверстия.
Шаг 19 Снятие поворотных кнопок
С помощью пассатижей отсоедините разъем от платы.
Переверните переднюю панель и снимите резиновую ручку поворотной кнопки.

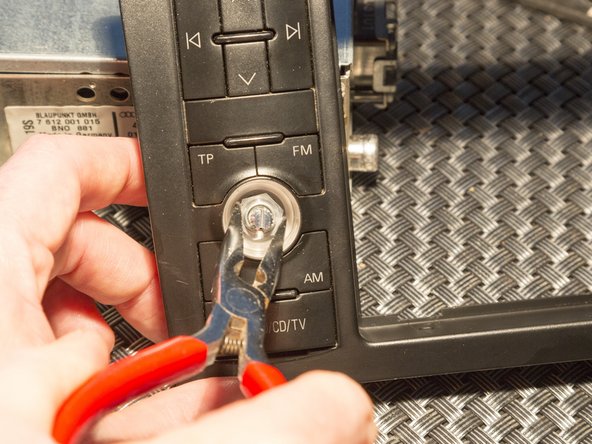

Открутите 11-миллиметровую гайку с помощью плоскогубцев или торцевого ключа, если у вас есть достаточно длинный.
Шаг 20
Теперь вы можете снять блок поворотной кнопки с задней панели.
Повторите ту же процедуру для поворотной кнопки с правой стороны.
Шаг 21 Снятие логических плат кнопок

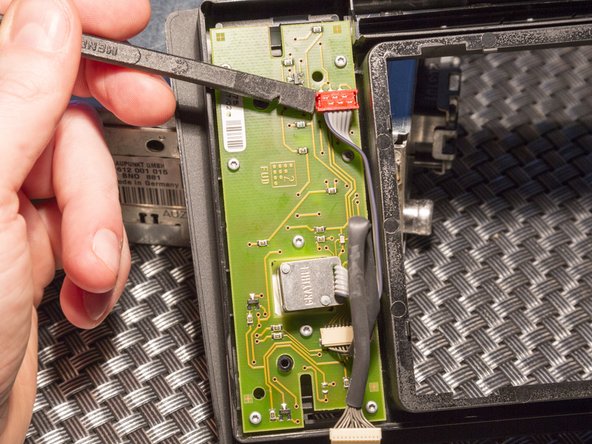

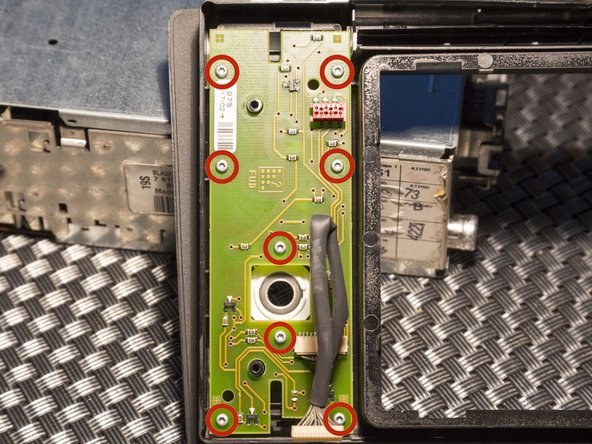

Выкрутите восемь винтов 6 мм T6 Torx из левой боковой логической платы.
Выкрутите восемь винтов 6 мм T6 Torx из правой боковой логической платы.

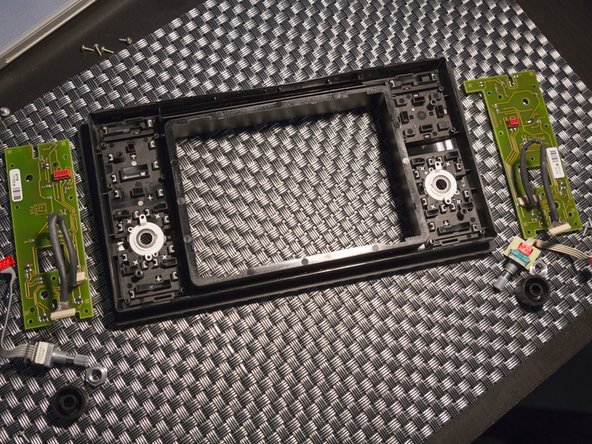

Снимите платы логики с передней панели устройства.
