Введение
В этом руководстве показаны шаги, необходимые для полной разборки беспроводной мыши VicTsing MM057.
Шаг 1 Разборка беспроводной мыши VicTsing MM057 2.4G
Беспроводная мышь VicTsing MM057 2.4G.
Шаг 2
Подденьте и снимите крышку батарейного отсека и USB-ключ.
Мышь
USB-ключ
Крышка батарейного отсека
Шаг 3
Открутите три винта. Два винта находятся под клейкими накладками на передней панели мыши. Третий винт находится под крышкой батарейного отсека.
Расположение винтов
Шаг 4
Аккуратно разберите корпус. Остерегайтесь соединительных кабелей между платами.
Розетка между платами

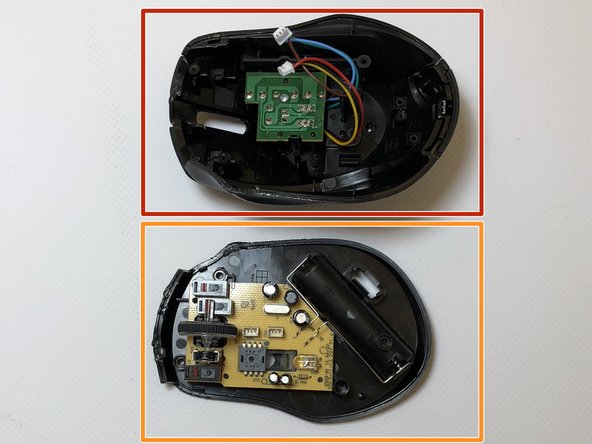

Шаг 5
Отсоедините кабели от платы к плате, сжав боковые стороны розеток на основании.
Верхняя часть
База
Шаг 6
Отделите провода подключения батареи от шасси базы и снимите плату базы и оптическую линзу.
Плата основания
Оптическая линза
Шасси базы
Шаг 7
Снимите колесо прокрутки.
Колесо прокрутки
Сверху вниз: правый щелчок, щелчок колеса, поворотный энкодер колеса и приводы левого щелчка
Кристаллический генератор (12 МГц)
Слева направо: оптический приемник и красный светодиод
Шаг 8
Нижняя сторона базовой печатной платы.
Микроконтроллер (с эпоксидным покрытием)
Антенна Bluetooth
Оптический приемник (нижняя сторона)
Шаг 9
Выкрутите винт из центральной части верхней печатной платы.
Расположение винта
Шаг 10
Отделите верхнюю печатную плату от верхнего шасси.
Верхнее шасси
Верхняя печатная плата
Шаг 11
Кнопка выбора режима
Боковые кнопки
Светодиодный индикатор состояния
