Шаг 1 Разборка Samsung SGH-A777
Samsung SGH A777
Шаг 2
Снимите черную крышку, сдвинув ее вверх.
Извлеките SIM-карту (не показана) и аккумулятор.
Шаг 3 Снятие задней крышки
Выкрутите шесть винтов с крестообразной головкой. Запомните их расположение.
С помощью инструмента для извлечения SIM-карты или другого небольшого предмета снимите нижнюю крышку антенны. См. фото 2. Подденьте инструмент в правом нижнем углу и подденьте его.
С помощью пробки аккуратно снимите крышку антенны. Выкрутите два винта.
Шаг 4 Снимите заднюю крышку
С помощью пробки аккуратно подденьте заднюю крышку.
Шаг 5 Снимите боковые кнопки
С помощью пальцев или пробки снимите две боковые кнопки. Запомните их положение. Они должны легко отсоединиться.

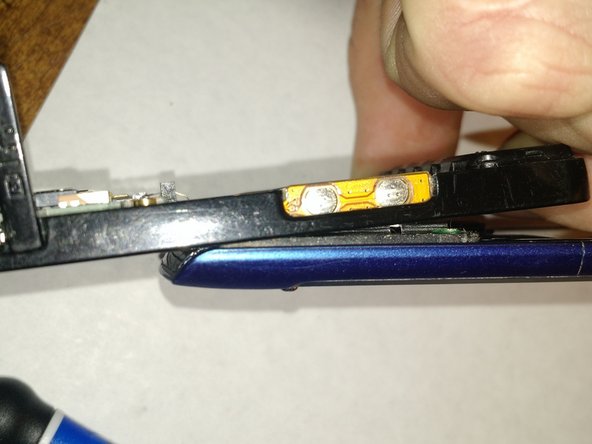

Шаг 6 Открутите дополнительные винты
Открутите два винта вокруг камеры.
Открутите два винта вокруг верхней части аккумуляторного отсека.
Отделите черную среднюю панель от телефона.
Будьте осторожны, так как экран соединен ленточным кабелем.
Шаг 7
Снимите наклейку с номером модели Samsung.
Сдвиньте металлический выдвижной механизм вверх.
Выкрутите два винта.
Шаг 8 Отделение экрана в сборе
Осторожно переверните материнскую плату. Переверните ее снизу вверх.
Отсоедините ленточный кабель с помощью палочки.
Шаг 9 Снятие задней панели экрана
Подденьте снизу с помощью пассатижей. Снимите крышку. Для этого потребуется некоторое усилие и гитарный медиатор.
Шаг 10 Снимите камеру в сборе
Снимите дочернюю плату и поднимите небольшой синий гибкий кабель с задней панели ЖК-дисплея.
Удалите достаточно синей наклейки, чтобы отсоединить оранжевый гибкий кабель. Подденьте коричневый разъем и снимите его.
Снимите камеру в сборе.

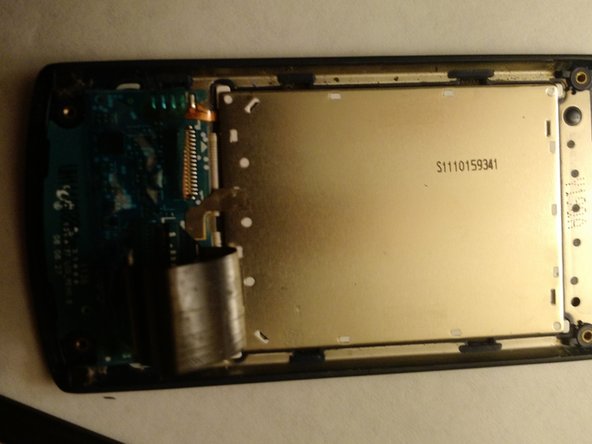

Шаг 11 Снимите ЖК-дисплей
С помощью гитарного медиатора осторожно подденьте защитную пластину ЖК-дисплея с боков.
Будьте осторожны, чтобы не расколоть ЖК-дисплей. Не прикасайтесь к ЖК-дисплею!
Шаг 12 Чтобы заменить объектив:
Подденьте края объектива с помощью пробки. Осторожно снимите и прикрепите с помощью 3M.
Шаг 13 Чтобы снять материнскую плату:
Подденьте маленький коричневый разъем и отсоедините оранжевый гибкий кабель.
