Введение
В этом руководстве вы сможете быстро заглянуть внутрь Samsung GT-E2120 (он же E2120). В нем показано, как разбирается телефон, и вы сможете быстро заглянуть внутрь. Разборка не должна использоваться в качестве руководства по разборке.
Шаг 1 Разборка Samsung GT-E2120
Перед началом работы всегда полезно заземлиться, чтобы исключить риск поражения током.
Шаг 2
Большим пальцем надавите на заднюю панель устройства в направлении вниз, чтобы открыть заднюю крышку.
Извлеките аккумулятор вместе с sim-картой и картой Micro-SD.
В этот телефон можно установить карту Micro-SD емкостью до 2 Гб, которая отлично подходит для хранения музыки. В нем даже есть FM-радио!
Шаг 3
Далее, используя отвертку Philips, открутите пять винтов с задней стороны устройства.
Шаг 4
На этом шаге с помощью маталлового шпателя освободите зажимы внизу, вверху и по бокам телефона.
Эти зажимы находятся в местах, отмеченных красным цветом.
Работая сверху вниз, аккуратно подденьте корпус, и зажимы легко отсоединятся.
Шаг 5

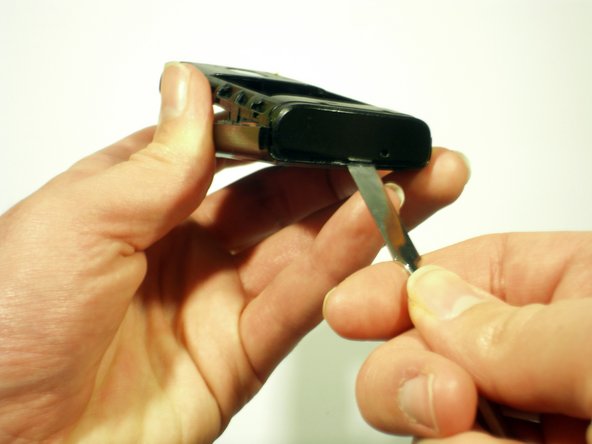

Когда вы доберетесь до нижней части телефона, снять нижние зажимы будет немного сложнее.
Это можно сделать немного проще, если использовать заостренный конец пассатижей, чтобы поддеть корпус.
Когда корпус будет слегка приподнят, вы сможете поддеть клипсу и снять ее.
Будьте осторожны, чтобы не повредить материнскую плату!
Шаг 6
На этом изображении показаны две половинки, разделенные на части.
Камера, расположенная в синем квадрате, — это цветная камера с разрешением VGA 640X480.
Шаг 7
Осторожно поднимите микрофон с кронштейна и аккуратно снимите материнскую плату.
Шаг 8
Затем просто вынимается клавиатура.
Телефон оснащен цветным экраном 65K CSTN с разрешением 128X128.
